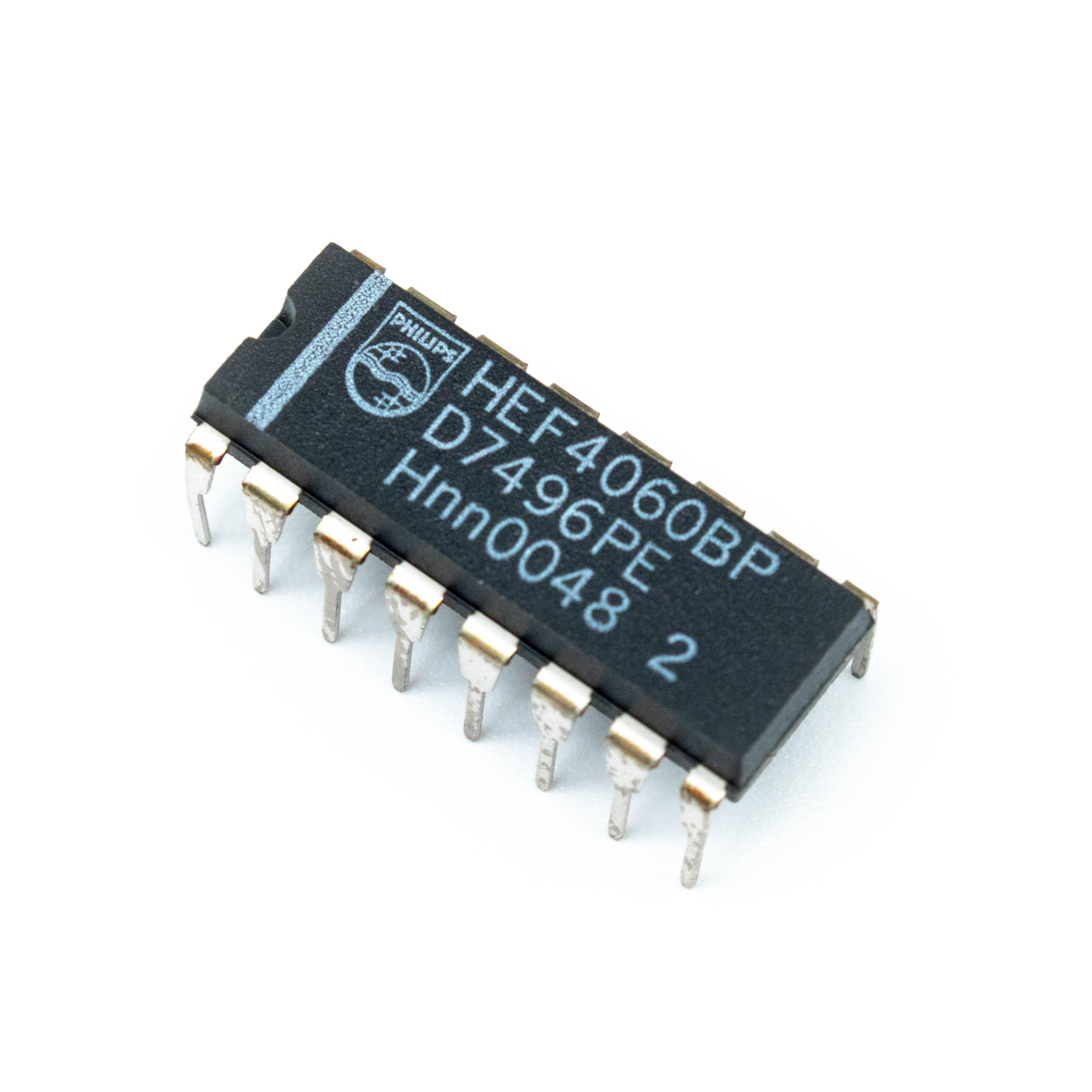

آی سی HEF4060BP

HEF4060BP یک آی‌سی دیجیتال از خانواده CMOS (تکنولوژی مکمل فلز-اکسید-نیمه‌هادی) است که توسط شرکت NXP Semiconductors طراحی و تولید شده است. این تراشه به عنوان یک شمارشگر باینری 14 مرحله‌ای با قابلیت تقسیم فرکانس و اسیلاتور داخلی شناخته می‌شود و به دلیل عملکرد قابل اعتماد، مصرف انرژی پایین و انعطاف‌پذیری بالا، در کاربردهای متنوع الکترونیکی مورد استفاده قرار می‌گیرد. این آی‌سی با پکیج DIP-16 (Dual Inline Package) عرضه می‌شود که نصب و استفاده از آن را در پروژه‌های مختلف آسان می‌کند.
مشخصات فنی کلیدی HEF4060BP

نوع آی‌سی: شمارشگر باینری 14 مرحله‌ای با اسیلاتور داخلی
تکنولوژی ساخت: CMOS
ولتاژ کاری: 3 تا 15 ولت
فرکانس اسیلاتور: تا 30 مگاهرتز (بسته به ولتاژ تغذیه)
خروجی‌ها: 10 خروجی شمارشگر (Q4 تاAscension Q12 تا Q14) و 3 خروجی مستقیم (Q0 تا Q2)
مصرف انرژی: بسیار پایین، مناسب برای کاربردهای کم‌مصرف

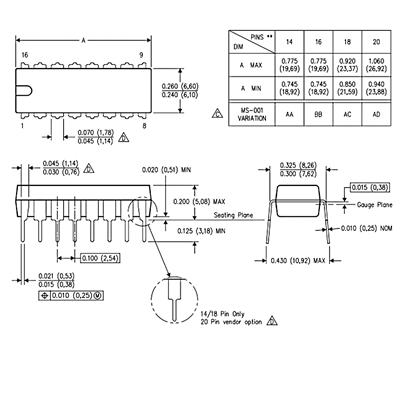

پکیج: DIP-16
دمای کاری: -40 تا +85 درجه سانتی‌گراد
ویژگی‌های خاص:

اسیلاتور داخلی با قابلیت تنظیم فرکانس از طریق مقاومت و خازن خارجی
قابلیت ریست (Reset) برای بازنشانی شمارشگر
مقاومت بالا در برابر نویز و تداخل الکترومغناطیسی

کاربردهای HEF4060BP
HEF4060BP به دلیل طراحی چندمنظوره، در پروژه‌ها و دستگاه‌های مختلفی استفاده می‌شود، از جمله:

تایمرهای دیجیتال: برای تولید پالس‌های زمانی دقیق در فواصل مشخص.
تقسیم‌کننده فرکانس: در مدارات فرکانس بالا برای کاهش فرکانس سیگنال.
مدارات اسیلاتور: تولید سیگنال‌های کلاک برای میکروکنترلرها و سایر مدارات دیجیتال.
کنترل‌کننده‌های صنعتی: در سیستم‌های اتوماسیون و کنترل فرآیند.
پروژه‌های آموزشی: به دلیل سادگی و انعطاف‌پذیری، گزینه‌ای محبوب برای دانشجویان و علاقه‌مندان به الکترونیک.

مزایای استفاده از HEF4060BP

مصرف انرژی پایین: ایده‌آل برای دستگاه‌های باتری‌محور.
انعطاف‌پذیری بالا: قابلیت تنظیم فرکانس اسیلاتور و تعداد مراحل شمارش.
سازگاری گسترده: عملکرد پایدار در محدوده وسیع ولتاژ و دما.
هزینه مقرون‌به‌صرفه: قیمت مناسب نسبت به کارایی ارائه‌شده.

نحوه عملکرد
HEF4060BP شامل یک اسیلاتور داخلی است که با اتصال مقاومت و خازن خارجی، فرکانس مشخصی تولید می‌کند. این فرکانس به شمارشگر باینری 14 مرحله‌ای وارد شده و در هر مرحله، فرکانس ورودی به نصف کاهش می‌یابد. خروجی‌های Q4 تا Q14 امکان دسترسی به فرکانس‌های تقسیم‌شده را فراهم می‌کنند، در حالی که خروجی‌های Q0 تا Q2 مستقیماً به اسیلاتور متصل هستند. این ویژگی، HEF4060BP را به ابزاری قدرتمند برای تولید سیگنال‌های زمانی و فرکانسی تبدیل کرده است.

پرسش‌های متداول (FAQ)

HEF4060BP برای چه نوع پروژه‌هایی مناسب است؟
این آی‌سی برای پروژه‌هایی که نیاز به شمارش باینری، تقسیم فرکانس یا تولید سیگنال‌های زمانی دارند، مانند تایمرها، اسیلاتورها و مدارات کنترل دیجیتال، بسیار مناسب است. همچنین به دلیل سادگی، برای پروژه‌های آموزشی و دانشجویی نیز کاربرد دارد.
آیا HEF4060BP نیاز به قطعات خارجی دارد؟
بله، برای عملکرد اسیلاتور داخلی، نیاز به اتصال یک مقاومت و یک خازن خارجی به پین‌های مربوطه (پین‌های 9، 10 و 11) است. همچنین، برای پایداری مدار، استفاده از خازن بای‌پس توصیه می‌شود.
تفاوت HEF4060BP با HEF4060BT چیست؟
HEF4060BP نسخه DIP-16 این آی‌سی است که برای نصب دستی و بردهای پروتوتایپ مناسب است. در مقابل، HEF4060BT نسخه SO-16 (SMD) است که برای تولید انبوه و مدارات فشرده‌تر طراحی شده است. عملکرد داخلی هر دو نسخه یکسان است.

خرید HEF4060BP
برای تهیه آی‌سی HEF4060BP با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را با تضمین اصالت کالا و پشتیبانی فنی ارائه می‌دهد. با خرید از E366.ir، می‌توانید پروژه‌های خود را با اطمینان و کیفیت بالا به انجام برسانید.
