دیود زنر 6.8ولت ZENER 6.8V SOD 123 MMSZ5235BT1G
ZENER 6.8V SOD 123 MMSZ5235BT1G
توضیحات
نام قطعه:دیود زنر 6.8ولت ZENER 6.8V SOD 123 MMSZ5235BT1G
نام کارخانهای: MMSZ5235BT1G
ولتاژ زنر (Vz): 6.8 ولت (نامی)
توان اتلاف (Pd): 500 میلیوات
تلرانس ولتاژ: ±5%
جریان نشتی معکوس حداکثر: 3 میکروآمپر در 5 ولت
امپدانس زنر حداکثر (Zzt): 5 اهم در جریان تست 20 میلیآمپر
ولتاژ مستقیم (Vf): 900 میلیولت در 10 میلیآمپر
بازه دمای کاری: 55- تا 150+ درجه سانتیگراد

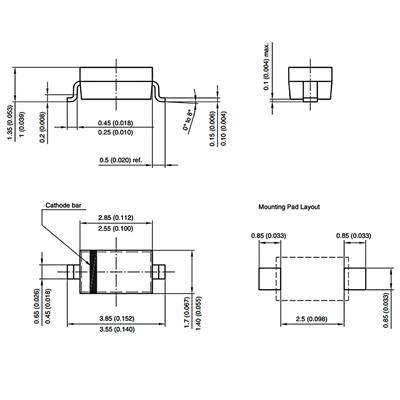

نوع بستهبندی: SOD-123، دو پین، سطحی
سبک نصب: نصب سطحی برای مونتاژ خودکار
برند: ON Semiconductor
پکیج: SOD-123
حداقل: 10 عدد
عنوان گروه: Zener Diodes
توضیحات: دیود زنر 6.8 ولت
نقد و بررسی
دیود زنر MMSZ5235BT1G یک قطعه الکترونیکی با کیفیت بالا از شرکت ON Semiconductor (onsemi) است که برای تنظیم ولتاژ در بستهبندی سطحی (Surface-Mount) طراحی شده است. این دیود به دلیل عملکرد دقیق، ابعاد کوچک و قابلیت اطمینان بالا، در مدارهای الکترونیکی متنوعی که نیاز به کنترل ولتاژ، حفاظت در برابر گذرا یا محدود کردن سیگنال دارند، به کار میرود. در ادامه، به بررسی حرفهای این محصول، ویژگیها، کاربردها و مزایای آن میپردازیم و در انتها سه پرسش متداول (FAQ) و پیشنهاد خرید از سایت E366.ir ارائه میشود.
دیود زنر MMSZ5235BT1G با توان 500 میلیوات و ولتاژ زنر نامی 6.8 ولت (با تلرانس ±5%) در بستهبندی سطحی SOD-123 عرضه میشود. این دیود برای مونتاژ خودکار در خط تولید طراحی شده و با بدنه پلاستیکی قالبگیری شده بدون حفره، دوام و عملکرد بالایی را در شرایط مختلف تضمین میکند. این قطعه انتخابی ایدهآل برای مهندسان و طراحان در پروژههای الکترونیکی پیشرفته است.
مشخصات کلیدی
ولتاژ زنر (Vz): 6.8 ولت (نامی)
توان اتلاف (Pd): 500 میلیوات
تلرانس ولتاژ: ±5%
جریان نشتی معکوس حداکثر: 3 میکروآمپر در 5 ولت
امپدانس زنر حداکثر (Zzt): 5 اهم در جریان تست 20 میلیآمپر
ولتاژ مستقیم (Vf): 900 میلیولت در 10 میلیآمپر
بازه دمای کاری: 55- تا 150+ درجه سانتیگراد
نوع بستهبندی: SOD-123، دو پین، سطحی
سبک نصب: نصب سطحی برای مونتاژ خودکار
گواهی AEC-Q101: مناسب برای کاربردهای خودرویی
ویژگیها و مزایا
تنظیم ولتاژ دقیق: ولتاژ زنر 6.8 ولت با تلرانس ±5%، عملکرد پایداری را در مدارهایی که نیاز به کنترل ولتاژ ثابت دارند، فراهم میکند.
بستهبندی کوچک SOD-123: ابعاد جمعوجور این دیود، آن را برای طراحیهای با فضای محدود، مانند لوازم الکترونیکی قابل حمل و بردهای پرتراکم، ایدهآل میکند.
اتلاف توان بالا: توان 500 میلیوات، قابلیت اطمینان را در کاربردهای با توان متوسط افزایش میدهد.
جریان نشتی پایین: حداکثر جریان نشتی 3 میکروآمپر، اتلاف انرژی را به حداقل میرساند و راندمان مدار را بهبود میبخشد.
بازه دمایی گسترده: عملکرد قابل اعتماد در دماهای 55- تا 150+ درجه سانتیگراد، مناسب برای صنایع خودرو، صنعتی و مصرفی.
گواهی AEC-Q101: مطابق با استانداردهای صنعت خودرو، برای استفاده در الکترونیک خودرویی مناسب است.

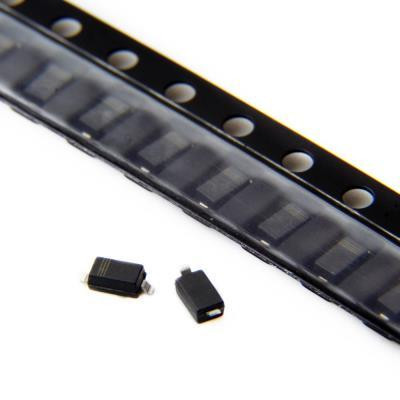

بستهبندی نواری (Tape and Reel): امکان مونتاژ خودکار با دستگاههای Pick-and-Place را فراهم کرده و هزینه و زمان تولید را کاهش میدهد.
کاربردها
دیود MMSZ5235BT1G در صنایع مختلف کاربردهای گستردهای دارد، از جمله:
مدیریت توان: تنظیم ولتاژ در مبدلهای DC-DC، منابع تغذیه و سیستمهای مدیریت باتری.
الکترونیک خودرو: محدود کردن ولتاژ و حفاظت در برابر گذرا در واحدهای کنترل و سیستمهای سرگرمی خودرو.
لوازم الکترونیکی مصرفی: تثبیت ولتاژ در گوشیهای هوشمند، تبلتها و دستگاههای پوشیدنی.
سیستمهای صنعتی: مدارهای حفاظتی در PLCها، حسگرها و تجهیزات اتوماسیون.
مخابرات: تنظیم سیگنال و حفاظت در برابر اضافهولتاژ در دستگاههای ارتباطی.
چرا MMSZ5235BT1G را انتخاب کنیم؟
این دیود زنر به دلیل تعادل بین عملکرد، قابلیت اطمینان و سهولت استفاده، گزینهای برجسته است. بستهبندی SOD-123 و گواهی AEC-Q101 آن را برای کاربردهای خودرویی و پروژههای با قابلیت اطمینان بالا مناسب میکند. امپدانس پایین و جریان نشتی اندک، راندمان بالا را تضمین میکند، در حالی که عملکرد حرارتی قوی، دوام طولانیمدت را در محیطهای سخت فراهم میآورد.
پرسشهای متداول (FAQs)
کاربرد اصلی دیود زنر MMSZ5235BT1G چیست؟
این دیود عمدتاً برای تنظیم ولتاژ و حفظ خروجی پایدار 6.8 ولت در مدارهای الکترونیکی استفاده میشود. همچنین برای حفاظت در برابر گذرا و محدود کردن سیگنال در کاربردهایی که نیاز به کنترل دقیق ولتاژ دارند، مناسب است.
آیا MMSZ5235BT1G برای کاربردهای خودرویی مناسب است؟
بله، این دیود دارای گواهی AEC-Q101 است و مطابق با استانداردهای سختگیرانه صنعت خودرو طراحی شده است. برای استفاده در واحدهای کنترل خودرو و سیستمهای مدیریت توان ایدهآل است.
مزایای بستهبندی SOD-123 برای این دیود چیست؟
بستهبندی SOD-123 به دلیل ابعاد کوچک، امکان طراحی بردهای فشرده را فراهم میکند. این بستهبندی از مونتاژ خودکار سطحی پشتیبانی میکند، هزینه تولید را کاهش میدهد و عملکرد حرارتی مطلوبی را در بازه دمایی گسترده (-55 تا +150 درجه سانتیگراد) ارائه میدهد.
پیشنهاد خرید
برای تهیه دیود زنر MMSZ5235BT1G، پیشنهاد میکنیم از سایت E366.ir خرید کنید. این فروشگاه معتبر، مجموعهای گسترده از قطعات الکترونیکی با کیفیت بالا، قیمت رقابتی و ارسال قابل اعتماد ارائه میدهد. چه برای پروژههای حرفهای و چه برای کاربردهای شخصی، E366.ir انتخابی مطمئن است. به وبسایت E366.ir سر بزنید و همین امروز دیود MMSZ5235BT1G را سفارش دهید!
