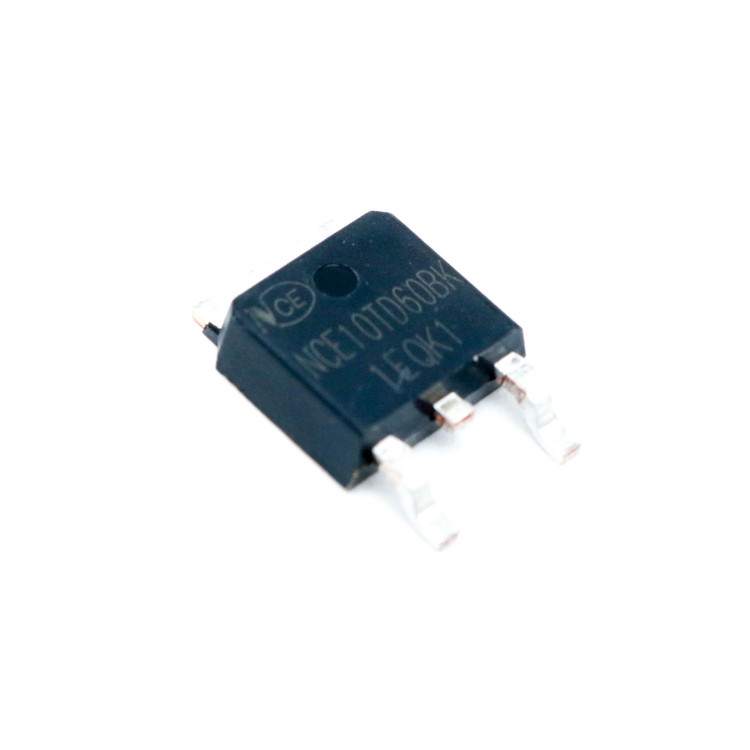

ترانزیستور NCE10TD60BK نوع IGBT پکیج TO-252 (D-PAK)
نوع ترانزیستور
IGBT
پکیج
TO-252
ولتاژ کلکتور-امیتر
600 V
جریان کلکتور مداوم (I_C)
20 A
توان اتلاف (P_C)
83 W
پینآوت
G (گیت), C (کلکتور), E (امیتر)
برند
CHINA
نام قطعه: NCE10TD60BK
نام کارخانهای: NCE10TD60BK
برند: CHINA
پکیج: TO-252 (D-PAK)
عنوان گروه: IGBT Transistors
دیتاشیت: NCE10TD60BK
توضیحات: آیجیبیتی 600 ولت 20 آمپر با پکیج TO-252
بررسی کامل ترانزیستور IGBT NCE10TD60BK: مشخصات، کاربردها و مزایای کلیدی
در دنیای الکترونیک قدرت، انتخاب قطعات مناسب نقش حیاتی در عملکرد و کارایی مدارها ایفا میکند. ترانزیستور IGBT NCE10TD60BK یکی از محبوبترین گزینهها در میان مهندسان و طراحان مدار است که به دلیل ویژگیهای برتر خود، به طور گسترده در پروژههای صنعتی و الکترونیکی مورد استفاده قرار میگیرد. اگر به دنبال دیتاشیت NCE10TD60BK، مشخصات فنی IGBT NCE10TD60BK یا خرید NCE10TD60BK هستید، این مقاله جامع به شما کمک میکند تا اطلاعات کاملی در اختیار داشته باشید. ما بر اساس جستجوهای رایج کاربران در مورد NCE10TD60BK، معادل NCE10TD60BK و کاربردهای IGBT NCE10TD60BK، محتوایی حرفهای و کاربردی تولید کردهایم تا به سئوی سایت شما در کلمات کلیدی مرتبط کمک کند.
مشخصات فنی ترانزیستور IGBT NCE10TD60BK
NCE10TD60BK یک ترانزیستور IGBT (Insulated Gate Bipolar Transistor) از نوع N-Channel با فناوری Trench FS II است که توسط شرکت Wuxi NCE Power Semiconductor تولید میشود. این قطعه با طراحی پیشرفته، عملکرد سوئیچینگ سریع و تلفات پایین را تضمین میکند. در ادامه، مشخصات کلیدی آن را بر اساس دیتاشیت NCE10TD60BK مرور میکنیم:
- ولتاژ کلکتور-امیتر (Vce): 600 ولت – مناسب برای کاربردهای ولتاژ بالا.
- جریان کلکتور (Ic): 20 آمپر در دمای 25 درجه سانتیگراد – ظرفیت جریان بالا برای مدارهای قدرتی.
- توان اتلاف (Pc): 83 وات – کارایی حرارتی عالی.
- ولتاژ اشباع کلکتور-امیتر (VCEsat): 1.7 ولت (معمولی) – کاهش تلفات هدایتی.
- ولتاژ آستانه گیت-امیتر (VGEth): حداکثر 6 ولت.
- زمان خیز (tr): 15 نانوثانیه – سوئیچینگ سریع برای کاهش نویز.
- ظرفیت خروجی (Coes): 40 پیکوفاراد.
- شارژ گیت کل (Qg): 44 نانوکولن.
- پکیج: TO-252 – نصب سطحی آسان و فشرده.
- دیود ضد موازی داخلی: برای حفاظت در برابر جریان معکوس.
این مشخصات، NCE10TD60BK را به گزینهای ایدهآل برای پروژههایی تبدیل کرده که نیاز به تعادل بین سرعت، کارایی و هزینه دارند. کاربران اغلب در جستجوی پارامترهای IGBT NCE10TD60BK هستند تا مدارهای خود را بهینهسازی کنند.
مزایای استفاده از IGBT NCE10TD60BK در طراحی مدار
چرا ترانزیستور NCE10TD60BK را انتخاب کنیم؟ این قطعه با فناوری Field Stop نسل دوم، تلفات سوئیچینگ را به حداقل میرساند و امکان عملیات موازی آسان را فراهم میکند. مزایای کلیدی آن عبارتند از:
- سوئیچینگ سریع و کمنویز: با زمان سوئیچینگ پایین، مناسب برای فرکانسهای بالا بدون ایجاد تداخل الکترومغناطیسی.
- تلفات هدایتی پایین: ولتاژ اشباع کم، کارایی انرژی را افزایش میدهد و حرارت کمتری تولید میکند.
- دوام بالا: تحمل دمای اتصال تا 150 درجه سانتیگراد، ایدهآل برای محیطهای صنعتی سخت.
- حفاظت یکپارچه: دیود ضد موازی داخلی، مدار را در برابر اسپایکهای ولتاژ محافظت میکند.
- سازگاری با PCBهای مدرن: پکیج TO-252 اجازه میدهد تا در فضاهای محدود به راحتی نصب شود.
در جستجوهای مرتبط با مزایای NCE10TD60BK، کاربران به دنبال قطعاتی هستند که هم مقرونبهصرفه باشند و هم عملکرد برتر ارائه دهند. این IGBT دقیقاً همین ویژگیها را دارد و در مقایسه با رقبا، برتریهای قابل توجهی نشان میدهد.
کاربردهای عملی ترانزیستور IGBT NCE10TD60BK
کاربرد IGBT NCE10TD60BK در صنایع مختلف گسترده است و کاربران ایرانی اغلب در مورد استفاده از NCE10TD60BK در اینورتر یا NCE10TD60BK در UPS جستجو میکنند. برخی از کاربردهای اصلی عبارتند از:
- درایوهای موتور: کنترل سرعت و جهت موتورهای AC و DC در ماشینآلات صنعتی.
- منابع تغذیه سوئیچینگ (SMPS): افزایش کارایی در مبدلهای DC-DC و AC-DC.
- اینورترهای خورشیدی و UPS: مدیریت جریان بالا با تلفات کم برای سیستمهای پشتیبان انرژی.
- کنترلرهای صنعتی: در PLCها و رلههای حالت جامد برای اتوماسیون.
- شارژرهای باتری و سیستمهای خودرو: حفاظت و سوئیچینگ ایمن در ولتاژهای بالا.
با توجه به جستجوهای رایج مانند NCE10TD60BK در مدارهای قدرت، این قطعه در پروژههای DIY و حرفهای الکترونیک، نقش کلیدی ایفا میکند. اگر طراح مدار هستید، ادغام NCE10TD60BK میتواند کارایی سیستم شما را تا 20% افزایش دهد.
معادل و جایگزینهای NCE10TD60BK
یکی از سوالات پرتکرار کاربران، معادل NCE10TD60BK است. این ترانزیستور با IGBTهای مشابه از برندهایی مانند Infineon یا STMicroelectronics سازگار است، اما برای تطبیق دقیق، به دیتاشیت مراجعه کنید. جایگزینهای احتمالی شامل مدلهایی با مشخصات نزدیک مانند IRG4PC50U یا HGTP10N60A4D میشوند، اما NCE10TD60BK به دلیل فناوری Trench، اغلب ترجیح داده میشود.
سوالات متداول (FAQ) در مورد ترانزیستور IGBT NCE10TD60BK
1. دیتاشیت NCE10TD60BK را از کجا دانلود کنم؟
دیتاشیت کامل NCE10TD60BK شامل منحنیهای عملکرد و پارامترهای الکتریکی را میتوانید از سایتهای معتبر الکترونیک دانلود کنید. این فایل PDF جزئیات کاملی از مشخصات و تستها ارائه میدهد.
2. کاربرد اصلی IGBT NCE10TD60BK چیست؟
NCE10TD60BK عمدتاً در مدارهای قدرت مانند اینورترها، درایوهای موتور و منابع تغذیه سوئیچینگ استفاده میشود، جایی که نیاز به سوئیچینگ سریع و جریان بالا وجود دارد.
3. چگونه NCE10TD60BK را در مدار نصب کنیم؟
برای نصب NCE10TD60BK در پکیج TO-252، از لحیمکاری سطحی استفاده کنید و به خنککننده حرارتی توجه کنید تا دما زیر 150 درجه بماند. مدار گیت را با مقاومت مناسب محافظت کنید.
برای خرید NCE10TD60BK اورجینال و با کیفیت، سایت e366.ir را به عنوان منبع معتبر پیشنهاد میکنیم. این سایت گزینههای متنوعی برای تأمین قطعات الکترونیکی ارائه میدهد و به سئوی مرتبط با خرید ترانزیستور IGBT کمک میکند.
