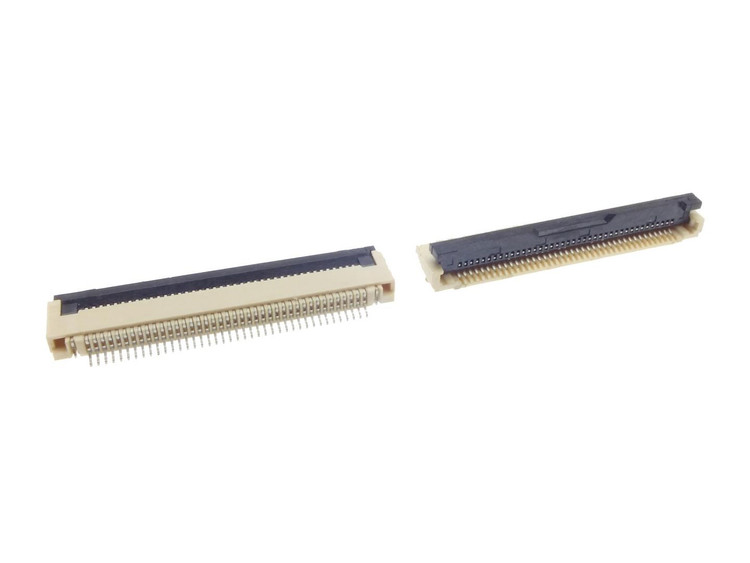

کانکتور اف پی سی 30پین FPC 30P 0.5MM TOP SLIDING

معرفی حرفه‌ای کانکتور FPC 30 پین 0.5 میلی‌متری با مکانیزم اسلایدی بالا
کانکتور FPC (Flexible Printed Circuit) 30 پین با گام 0.5 میلی‌متری و مکانیزم اسلایدی بالا (Top Sliding) یکی از پیشرفته‌ترین و کاربردی‌ترین قطعات الکترونیکی برای اتصال مدارهای چاپی انعطاف‌پذیر (FPC) یا کابل‌های تخت انعطاف‌پذیر (FFC) به بردهای مدار چاپی (PCB) است. این کانکتور به دلیل طراحی فشرده، قابلیت اطمینان بالا و سهولت استفاده، در صنایع مختلف از جمله الکترونیک مصرفی، خودروسازی، پزشکی و ارتباطات کاربرد گسترده‌ای دارد.
ویژگی‌های کلیدی کانکتور FPC 30 پین 0.5 میلی‌متری

طراحی کم‌حجم و با گام 0.5 میلی‌متری: این کانکتور با گام (Pitch) 0.5 میلی‌متری امکان اتصال تعداد زیادی پین (30 پین) را در فضایی محدود فراهم می‌کند، که برای دستگاه‌های مدرن با محدودیت فضا ایده‌آل است.
مکانیزم اسلایدی بالا (Top Sliding): مکانیزم اسلایدی این کانکتور امکان نصب و جداسازی آسان کابل FPC/FFC را فراهم می‌کند. این ویژگی باعث افزایش سرعت مونتاژ و کاهش خطای انسانی در فرآیند تولید می‌شود.
اتصال ایمن و پایدار: قفل اسلایدی تضمین‌کننده اتصال محکم و مقاوم در برابر لرزش و شوک‌های مکانیکی است، که برای کاربردهای حساس مانند تجهیزات پزشکی و خودروسازی بسیار حیاتی است.
جریان و ولتاژ مناسب: این کانکتور معمولاً جریان نامی 0.5 آمپر در هر پین و ولتاژ تا 50 ولت را پشتیبانی می‌کند، که برای انتقال سیگنال‌های دیجیتال و آنالوگ با کیفیت بالا مناسب است.
سازگاری با استاندارد RoHS: این محصول با رعایت استانداردهای زیست‌محیطی و بدون استفاده از مواد مضر تولید شده و برای بازارهای جهانی مناسب است.
مقاومت در برابر دما: این کانکتور می‌تواند در دماهای عملیاتی بین -40 تا +130 درجه سانتی‌گراد عملکرد قابل اعتمادی داشته باشد، که آن را برای محیط‌های سخت مناسب می‌سازد.

کاربردهای کانکتور FPC 30 پین

الکترونیک مصرفی: استفاده در گوشی‌های هوشمند، تبلت‌ها، دوربین‌های دیجیتال و لپ‌تاپ‌ها برای اتصال نمایشگرها، ماژول‌های دوربین و سایر اجزای داخلی.
صنعت خودرو: اتصال سیستم‌های ناوبری، نمایشگرهای داخل کابین و ماژول‌های کنترلی.
تجهیزات پزشکی: کاربرد در دستگاه‌های تصویربرداری، مانیتورهای بیمار و تجهیزات تشخیصی.
صنعت ارتباطات: استفاده در روترها، سوئیچ‌ها و تجهیزات شبکه برای اتصال سریع و قابل اعتماد.

مزایای استفاده از کانکتور FPC 30 پین اسلایدی

انعطاف‌پذیری در طراحی: امکان استفاده در بردهای با چگالی بالا و فضاهای محدود.
نصب آسان: مکانیزم اسلایدی بالا نیاز به ابزار خاصی برای نصب ندارد و فرآیند مونتاژ را ساده‌تر می‌کند.
دوام بالا: طراحی مقاوم در برابر چرخه‌های متعدد اتصال و جداسازی، که طول عمر محصول را افزایش می‌دهد.
هزینه بهینه: با توجه به عملکرد بالا و تولید انبوه، این کانکتور گزینه‌ای اقتصادی برای پروژه‌های صنعتی و تجاری است.

سوالات متداول (FAQ)

کانکتور FPC 30 پین با گام 0.5 میلی‌متری برای چه نوع کابل‌هایی مناسب است؟این کانکتور برای کابل‌های FPC و FFC با ضخامت استاندارد 0.3 میلی‌متر و گام 0.5 میلی‌متری طراحی شده است. اطمینان حاصل کنید که کابل مورد استفاده از نوع A-A (تماس در یک سمت) باشد تا اتصال صحیح برقرار شود.

آیا این کانکتور برای کاربردهای با لرزش بالا مناسب است؟بله، مکانیزم قفل اسلایدی این کانکتور اتصال محکمی ایجاد می‌کند که در برابر لرزش و شوک‌های مکانیکی مقاوم است. این ویژگی آن را برای کاربردهای خودروسازی و صنعتی ایده‌آل می‌سازد.

چگونه می‌توان کابل را به این کانکتور متصل کرد؟برای اتصال کابل، ابتدا قفل اسلایدی را به سمت بالا باز کنید، کابل FPC/FFC را با دقت وارد کنید (تماس‌ها رو به بالا باشند)، سپس قفل را به سمت پایین فشار دهید تا کابل محکم شود.

خرید کانکتور FPC 30 پین از فروشگاه معتبر
برای خرید کانکتور FPC 30 پین 0.5 میلی‌متری با مکانیزم اسلایدی بالا با کیفیت تضمین‌شده و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با کیفیت بالا ارائه می‌دهد و با پشتیبانی فنی و ارسال سریع، تجربه خریدی مطمئن را برای شما فراهم می‌کند. اکنون به E366.ir سر بزنید و پروژه‌های خود را با بهترین قطعات به سرانجام برسانید!
