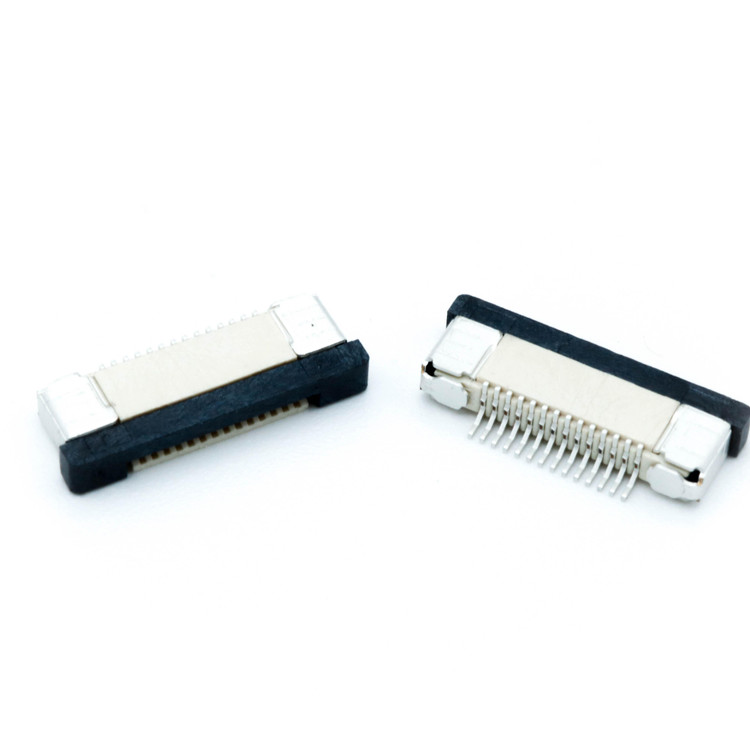

کانکتور اف پی سی 14پین FPC 14P 0.5MM DOWN SLIDING

معرفی حرفه‌ای کانکتور FPC 14 پین 0.5 میلی‌متری با مکانیزم کشویی پایین (Down Sliding)
کانکتور FPC (Flexible Printed Circuit) 14 پین با گام (Pitch) 0.5 میلی‌متر و مکانیزم کشویی پایین (Down Sliding) یکی از محصولات پیشرفته و پرکاربرد در صنایع الکترونیک است که برای اتصال کابل‌های تخت انعطاف‌پذیر (FFC) یا مدارهای چاپی انعطاف‌پذیر (FPC) به بردهای مدار چاپی (PCB) طراحی شده است. این کانکتور با طراحی کم‌حجم، عملکرد بالا و قابلیت اطمینان فوق‌العاده، انتخابی ایده‌آل برای دستگاه‌های الکترونیکی مدرن است که نیاز به اتصالات دقیق و پایدار دارند.
ویژگی‌های کلیدی کانکتور FPC 14 پین 0.5 میلی‌متری

طراحی کم‌حجم و بهینه: با گام 0.5 میلی‌متری، این کانکتور فضای کمی را روی برد اشغال می‌کند و برای کاربردهایی که محدودیت فضا دارند، مانند گوشی‌های هوشمند، تبلت‌ها، دوربین‌های دیجیتال و تجهیزات پزشکی، بسیار مناسب است.
مکانیزم کشویی پایین (Down Sliding): این مکانیزم امکان نصب و جداسازی آسان کابل FPC/FFC را فراهم می‌کند و با قفل محکم، اتصال ایمن و پایداری را تضمین می‌کند.
کیفیت بالای مواد: استفاده از مواد عایق با مقاومت بالا و کنتاکت‌های فلزی با روکش طلا یا نیکل، مقاومت در برابر خوردگی و انتقال سیگنال با کیفیت را تضمین می‌کند.
ظرفیت جریان و ولتاژ مناسب: این کانکتور معمولاً برای جریان‌های تا 0.5 آمپر و ولتاژ تا 50 ولت طراحی شده است، که برای اکثر کاربردهای الکترونیکی کافی است.
پشتیبانی از فناوری SMT: نصب سطحی (Surface Mount Technology) این کانکتور امکان تولید خودکار و دقیق در خطوط مونتاژ را فراهم می‌کند.
دوام بالا: طراحی مقاوم این کانکتور، آن را برای استفاده در شرایط محیطی مختلف و چرخه‌های اتصال مکرر مناسب می‌سازد.

کاربردهای کانکتور FPC 14 پین
این کانکتور به دلیل انعطاف‌پذیری و کارایی بالا در طیف وسیعی از صنایع و محصولات استفاده می‌شود:

الکترونیک مصرفی: گوشی‌های هوشمند، لپ‌تاپ‌ها، تلویزیون‌های LCD، و کنسول‌های بازی.
تجهیزات پزشکی: دستگاه‌های تصویربرداری، مانیتورهای پزشکی و تجهیزات تشخیصی.
صنعت خودرو: سیستم‌های سرگرمی داخل خودرو، ناوبری و دوربین‌های خودرو.
اتوماسیون صنعتی: ربات‌ها، سنسورها و سیستم‌های کنترلی.
دستگاه‌های IoT: گجت‌های هوشمند و دستگاه‌های متصل به اینترنت.

مزایای استفاده از کانکتور FPC 14 پین 0.5 میلی‌متری

انعطاف‌پذیری در طراحی: امکان استفاده در بردهای با چگالی بالا و طراحی‌های پیچیده.
اتصال ایمن: مکانیزم کشویی پایین خطر جدا شدن تصادفی کابل را به حداقل می‌رساند.
کاهش هزینه‌های تولید: سازگاری با فرآیندهای تولید خودکار، هزینه‌های مونتاژ را کاهش می‌دهد.
کیفیت سیگنال: کنتاکت‌های با کیفیت بالا، افت سیگنال و نویز را به حداقل می‌رسانند.

سوالات متداول (FAQ)
1. مکانیزم کشویی پایین (Down Sliding) در کانکتور FPC چیست و چه مزیتی دارد؟
مکانیزم کشویی پایین به طراحی قفل کانکتور اشاره دارد که در آن کابل FPC/FFC از پایین وارد شده و با یک اسلایدر قفل می‌شود. این مکانیزم نصب و جداسازی کابل را آسان‌تر می‌کند و اتصال محکمی را فراهم می‌آورد که در برابر لرزش و جابجایی مقاوم است. این ویژگی برای کاربردهایی که نیاز به اتصال پایدار دارند، بسیار مفید است.
2. آیا این کانکتور برای کاربردهای با دمای بالا مناسب است؟
بله، بسیاری از کانکتورهای FPC 14 پین 0.5 میلی‌متری با مواد مقاوم در برابر دما ساخته می‌شوند و می‌توانند دماهای عملیاتی بین -40 تا +85 درجه سانتی‌گراد (یا بیشتر بسته به مدل) را تحمل کنند. با این حال، باید مشخصات دقیق محصول را بررسی کنید تا از سازگاری با شرایط محیطی پروژه خود مطمئن شوید.
3. تفاوت بین کانکتور FPC و FFC چیست؟
کانکتورهای FPC برای اتصال مدارهای چاپی انعطاف‌پذیر (Flexible Printed Circuits) طراحی شده‌اند، در حالی که کانکتورهای FFC برای کابل‌های تخت انعطاف‌پذیر (Flat Flexible Cables) استفاده می‌شوند. با این حال، بسیاری از کانکتورها، از جمله این مدل، با هر دو نوع کابل سازگار هستند، مشروط بر اینکه گام و تعداد پین‌ها مطابقت داشته باشد.
خرید کانکتور FPC 14 پین از سایت E366.ir
برای تهیه کانکتور FPC 14 پین 0.5 میلی‌متری با مکانیزم کشویی پایین با کیفیت بالا و قیمت مناسب، پیشنهاد ما مراجعه به فروشگاه آنلاین E366.ir است. این وب‌سایت مجموعه‌ای گسترده از قطعات الکترونیکی با تضمین اصالت کالا و پشتیبانی فنی ارائه می‌دهد. با خرید از E366.ir، می‌توانید از خدمات ارسال سریع و مشاوره تخصصی بهره‌مند شوید و پروژه‌های خود را با اطمینان به انجام برسانید.
