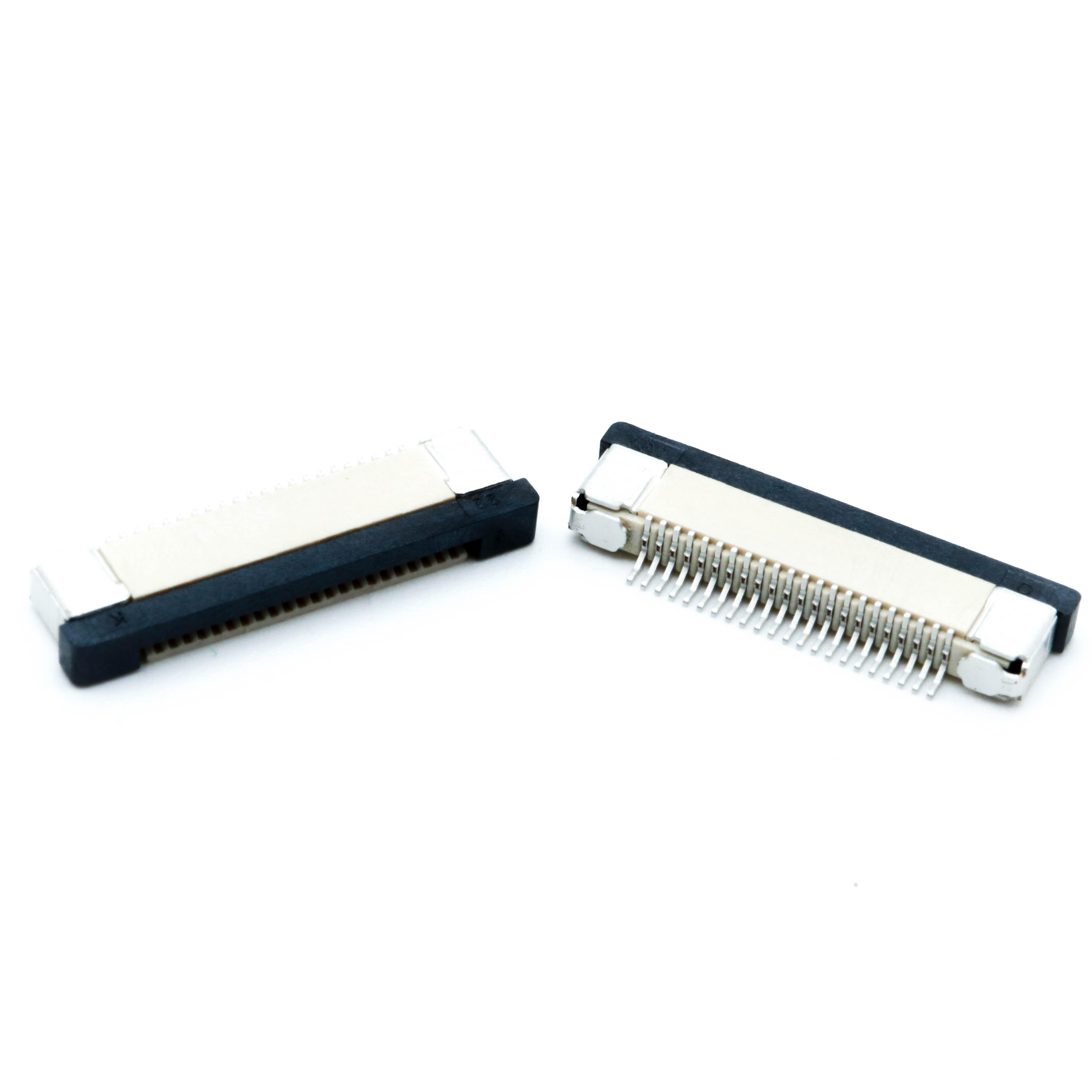

کانکتور اف پی سی 22پین FPC 22P 0.5MM DOWN SLIDING

کانکتور FPC (Flexible Printed Circuit) 22 پین با گام 0.5 میلی‌متر و مکانیزم Down Sliding یکی از پیشرفته‌ترین و پرکاربردترین قطعات الکترونیکی برای اتصال مدارهای انعطاف‌پذیر (FPC) و کابل‌های تخت (FFC) به بردهای الکترونیکی است. این کانکتور به دلیل طراحی کم‌حجم، عملکرد پایدار و قابلیت اطمینان بالا، در صنایع مختلف از جمله الکترونیک مصرفی، تجهیزات پزشکی، خودروسازی و دستگاه‌های هوشمند به طور گسترده‌ای مورد استفاده قرار می‌گیرد.

ویژگی‌های کلیدی کانکتور FPC 22 پین 0.5 میلی‌متر Down Sliding
طراحی کم‌حجم و بهینه: با گام 0.5 میلی‌متر، این کانکتور امکان اتصال تعداد زیادی پین در فضای محدود را فراهم می‌کند، که برای دستگاه‌های مدرن با طراحی فشرده ایده‌آل است.
مکانیزم قفل کشویی (Down Sliding): مکانیزم قفل کشویی این کانکتور، اتصال امن و پایداری را تضمین می‌کند و از جدا شدن تصادفی کابل FPC یا FFC جلوگیری می‌کند. این ویژگی برای کاربردهایی که در معرض لرزش یا حرکت هستند، بسیار حیاتی است.
تماس پایینی (Bottom Contact): طراحی تماس پایینی امکان اتصال مطمئن و بهینه با مدارهای انعطاف‌پذیر را فراهم می‌کند و برای کاربردهایی مانند اتصال نمایشگرها و دوربین‌ها مناسب است.
جریان و ولتاژ نامی: این کانکتور معمولاً توانایی تحمل جریان تا 0.5 آمپر و ولتاژ تا 50 ولت را دارد، که برای اکثر کاربردهای الکترونیکی کافی است.
مقاومت در برابر دما: با قابلیت کارکرد در بازه دمایی گسترده (معمولاً از -40 تا +85 درجه سانتی‌گراد)، این کانکتور برای محیط‌های سخت نیز مناسب است.
نصب سطحی (SMT): طراحی Surface Mount Technology این کانکتور، امکان نصب آسان و سریع بر روی بردهای مدار چاپی را فراهم می‌کند و با خطوط تولید خودکار سازگار است.
کاربردهای کانکتور FPC 22 پین
الکترونیک مصرفی: اتصال نمایشگرهای LCD، OLED و دوربین‌ها در گوشی‌های هوشمند، تبلت‌ها و لپ‌تاپ‌ها.
تجهیزات پزشکی: استفاده در دستگاه‌های تصویربرداری پزشکی و ابزارهای تشخیصی که نیاز به اتصالات دقیق و قابل اعتماد دارند.
صنعت خودرو: اتصال ماژول‌های الکترونیکی در سیستم‌های ناوبری، دوربین‌های عقب و داشبوردهای دیجیتال.
اینترنت اشیا (IoT): مناسب برای دستگاه‌های هوشمند و سنسورهایی که نیاز به اتصالات کم‌حجم و انعطاف‌پذیر دارند.
مزایای استفاده از کانکتور FPC 22 پین Down Sliding
انعطاف‌پذیری در طراحی: این کانکتور به مهندسان اجازه می‌دهد تا با استفاده از کابل‌های انعطاف‌پذیر، طرح‌های خلاقانه‌تری را پیاده‌سازی کنند.
دوام بالا: مواد باکیفیت و طراحی مهندسی‌شده، طول عمر طولانی و عملکرد پایدار را تضمین می‌کند.
نصب و استفاده آسان: مکانیزم کشویی ساده، فرآیند اتصال و جداسازی کابل را سریع و بدون نیاز به ابزار خاص می‌کند.
سوالات متداول (FAQ)
کانکتور FPC 22 پین Down Sliding برای چه نوع کابل‌هایی مناسب است؟
این کانکتور برای کابل‌های FPC و FFC با گام 0.5 میلی‌متر و ضخامت استاندارد (معمولاً 0.3 ± 0.05 میلی‌متر) طراحی شده است. اطمینان حاصل کنید که کابل شما با مشخصات تماس پایینی سازگار باشد.
آیا این کانکتور برای کاربردهای پرسرعت مناسب است؟
بله، این کانکتور می‌تواند برای سیگنال‌های پرسرعت مانند اتصالات دوربین (CSI) یا نمایشگر (DSI) استفاده شود، به شرطی که طراحی برد و کابل با استانداردهای انتقال داده پرسرعت مطابقت داشته باشد.
چگونه می‌توانم از نصب صحیح کانکتور اطمینان حاصل کنم؟
برای نصب صحیح، ابتدا کابل FPC/FFC را به صورت مستقیم و بدون فشار بیش از حد وارد کانکتور کنید، سپس اهرم کشویی را به سمت پایین فشار دهید تا قفل شود. همیشه قبل از نصب، مشخصات فنی کانکتور و کابل را بررسی کنید.
خرید کانکتور FPC 22 پین از E366.ir
برای تهیه کانکتور FPC 22 پین 0.5 میلی‌متر Down Sliding با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با ضمانت اصالت کالا ارائه می‌دهد و با پشتیبانی فنی حرفه‌ای، تجربه خریدی مطمئن را برای شما فراهم می‌کند. همین حالا به E366.ir سر بزنید و کانکتور مورد نیاز خود را سفارش دهید!
