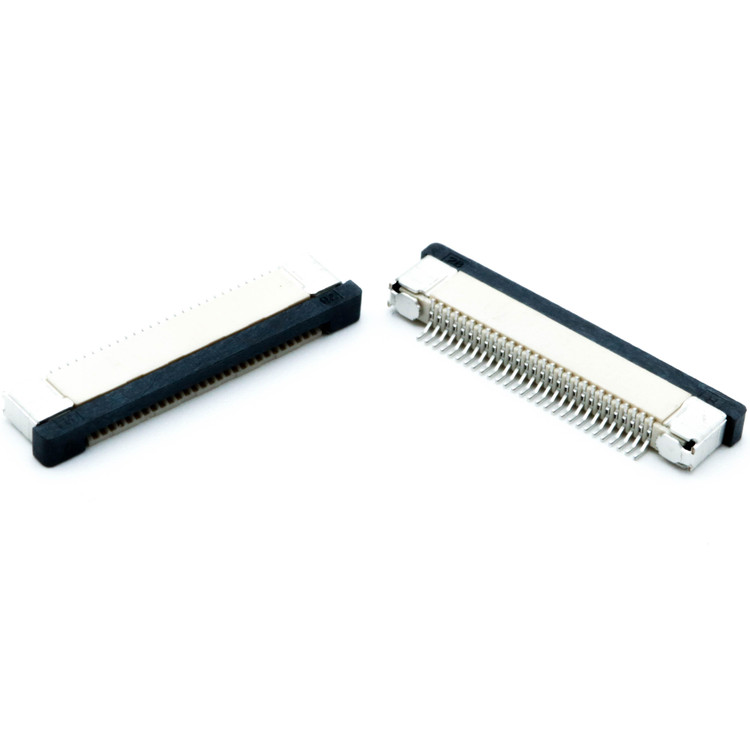

کانکتور اف پی سی 28پین FPC 28P 0.5MM DOWN SLIDING

کانکتورهای FPC (Flexible Printed Circuit) به دلیل طراحی کم‌حجم، انعطاف‌پذیری بالا و قابلیت اطمینان در اتصالات الکتریکی، یکی از پرکاربردترین قطعات در صنایع الکترونیک مدرن هستند. کانکتور FPC 28 پین با گام (Pitch) 0.5 میلی‌متر و مکانیزم قفل کشویی پایین (Down Sliding) یکی از محصولات پیشرفته‌ای است که برای اتصال کابل‌های FPC یا FFC (Flat Flexible Cable) به بردهای مدار چاپی (PCB) طراحی شده است. این کانکتور به دلیل ویژگی‌های فنی برجسته و سازگاری با کاربردهای متنوع، انتخابی ایده‌آل برای پروژه‌های الکترونیکی پیشرفته محسوب می‌شود. در ادامه، بر اساس اطلاعات فنی و دیتاشیت‌های استاندارد این نوع کانکتور، به بررسی ویژگی‌ها، کاربردها و مزایای آن می‌پردازیم.

ویژگی‌های فنی کانکتور FPC 28 پین 0.5 میلی‌متر Down Sliding
گام تماس (Pitch): 0.5 میلی‌متر
این کانکتور با گام 0.5 میلی‌متری، امکان اتصال دقیق و فشرده را فراهم می‌کند، که برای طراحی‌های با فضای محدود بسیار مناسب است.
تعداد پین‌ها: 28
با 28 پین، این کانکتور توانایی انتقال تعداد قابل‌توجهی سیگنال را دارد و برای کاربردهایی با نیاز به اتصالات چندگانه ایده‌آل است.
مکانیزم قفل کشویی پایین (Down Sliding)
مکانیزم قفل کشویی پایین، فرآیند نصب و جداسازی کابل FPC/FFC را آسان‌تر کرده و اتصال ایمن و پایداری را تضمین می‌کند. این مکانیزم با کاهش فشار روی کابل، طول عمر اتصال را افزایش می‌دهد.
نوع نصب: SMD (Surface-Mount Device)
طراحی SMD امکان نصب مستقیم روی سطح برد PCB را فراهم می‌کند، که برای تولید خودکار و مونتاژ با فناوری SMT (Surface-Mount Technology) مناسب است.
جریان و ولتاژ نامی
جریان نامی: معمولاً تا 0.5 آمپر در هر پین
ولتاژ نامی: تا 50 ولت (AC/DC)
این مشخصات، کانکتور را برای کاربردهای کم‌مصرف و سیگنالینگ دیجیتال مناسب می‌سازد.
مقاومت عایقی و تماس
مقاومت عایقی: حداقل 500 مگااهم
مقاومت تماس: حداکثر 20 میلی‌اهم
این ویژگی‌ها نشان‌دهنده کیفیت بالای اتصال و کاهش اتلاف سیگنال هستند.
جنس مواد و پوشش
بدنه: پلاستیک مقاوم در برابر حرارت (LCP یا نایلون)
کنتاکت‌ها: آلیاژ مس با روکش طلا یا قلع برای مقاومت در برابر خوردگی
قفل: پلاستیک تقویت‌شده برای استحکام مکانیکی
تحمل دمایی
دامنه دمایی عملیاتی معمولاً بین -40 تا +85 درجه سانتی‌گراد است، که این کانکتور را برای محیط‌های سخت مناسب می‌کند.
ضخامت کابل سازگار
این کانکتور با کابل‌های FPC/FFC با ضخامت استاندارد 0.3 میلی‌متر سازگار است.
استانداردهای ایمنی و زیست‌محیطی
بسیاری از مدل‌های این کانکتور با استانداردهای RoHS و REACH سازگار هستند و فاقد مواد مضر برای محیط‌زیست می‌باشند.
مزایای کانکتور FPC 28 پین 0.5 میلی‌متر
طراحی کم‌حجم: با ارتفاع کم (معمولاً کمتر از 2 میلی‌متر)، این کانکتور برای دستگاه‌های باریک و جمع‌وجور مانند گوشی‌های هوشمند، تبلت‌ها و لپ‌تاپ‌ها مناسب است.
نصب آسان: مکانیزم قفل کشویی امکان وارد کردن و خارج کردن کابل را بدون نیاز به ابزار خاص فراهم می‌کند.
قابلیت اطمینان بالا: کنتاکت‌های با روکش طلا یا قلع، مقاومت در برابر اکسیداسیون و اتصال پایدار را تضمین می‌کنند.
انعطاف‌پذیری در طراحی: امکان استفاده در زوایای مختلف (راست‌گوشه یا عمودی) و سازگاری با کابل‌های استاندارد FPC/FFC.
کاربرد گسترده: مناسب برای صنایع خودروسازی، پزشکی، مخابرات و الکترونیک مصرفی.
کاربردهای کانکتور FPC 28 پین 0.5 میلی‌متر
این کانکتور به دلیل ویژگی‌های منحصربه‌فرد خود در طیف وسیعی از کاربردها استفاده می‌شود، از جمله:

الکترونیک مصرفی: اتصال نمایشگرهای LCD/OLED، ماژول‌های دوربین و حسگرها در گوشی‌های هوشمند، تبلت‌ها و تلویزیون‌های هوشمند.
صنعت خودرو: استفاده در سیستم‌های ناوبری، نمایشگرهای داخل خودرو و ماژول‌های کنترل الکترونیکی.
تجهیزات پزشکی: اتصال در دستگاه‌های تصویربرداری، مانیتورهای بیمار و تجهیزات تشخیصی.
صنعت مخابرات: استفاده در روترها، سوئیچ‌ها و تجهیزات شبکه برای انتقال سیگنال‌های پرسرعت.
اتوماسیون صنعتی: اتصال در بردهای کنترلی و سنسورهای صنعتی.
چرا از E366.ir خرید کنید؟
برای خرید کانکتور FPC 28 پین 0.5 میلی‌متر Down Sliding، وب‌سایت E366.ir یکی از بهترین گزینه‌هاست. این فروشگاه آنلاین با ارائه محصولات باکیفیت و اصل، پشتیبانی فنی حرفه‌ای و ارسال سریع، تجربه خریدی مطمئن را برای شما فراهم می‌کند. دلایل انتخاب E366.ir عبارتند از:

ضمانت اصالت کالا: تمامی محصولات از برندهای معتبر تأمین شده و دارای گارانتی اصالت هستند.
تنوع محصولات: امکان انتخاب از میان انواع کانکتورهای FPC/FFC با مشخصات مختلف.
پشتیبانی فنی: تیم متخصص E366.ir آماده ارائه مشاوره برای انتخاب محصول مناسب پروژه شماست.
ارسال سریع و مطمئن: تحویل سریع در سراسر ایران با بسته‌بندی ایمن.
قیمت رقابتی: ارائه محصولات با قیمت مناسب و تخفیف‌های دوره‌ای.
برای خرید این کانکتور و مشاهده مشخصات کامل، به وب‌سایت E366.ir مراجعه کنید و از خدمات حرفه‌ای این فروشگاه بهره‌مند شوید.
سوالات متداول (FAQ)
کانکتور FPC 28 پین 0.5 میلی‌متر Down Sliding برای چه نوع کابل‌هایی مناسب است؟
این کانکتور با کابل‌های FPC و FFC با ضخامت 0.3 میلی‌متر و گام 0.5 میلی‌متر سازگار است. اطمینان حاصل کنید که کابل انتخابی شما با این مشخصات مطابقت داشته باشد.
آیا این کانکتور برای کاربردهای خودرو مناسب است؟
بله، این کانکتور به دلیل تحمل دمایی بالا (-40 تا +85 درجه سانتی‌گراد) و مقاومت در برابر لرزش، برای سیستم‌های خودرو مانند نمایشگرها و ماژول‌های کنترلی مناسب است.
چگونه می‌توانم از اصالت کانکتور خریداری‌شده مطمئن شوم؟
خرید از فروشگاه‌های معتبر مانند E366.ir که ضمانت اصالت کالا و پشتیبانی فنی ارائه می‌دهند، بهترین راه برای اطمینان از کیفیت و اصالت محصول است.
این محتوا به‌صورت حرفه‌ای و با تمرکز بر اطلاعات فنی و کاربردی تهیه شده است تا نیازهای کاربران حرفه‌ای و مهندسان الکترونیک را برآورده کند. برای خرید مطمئن، حتماً به E366.ir مراجعه کنید.
