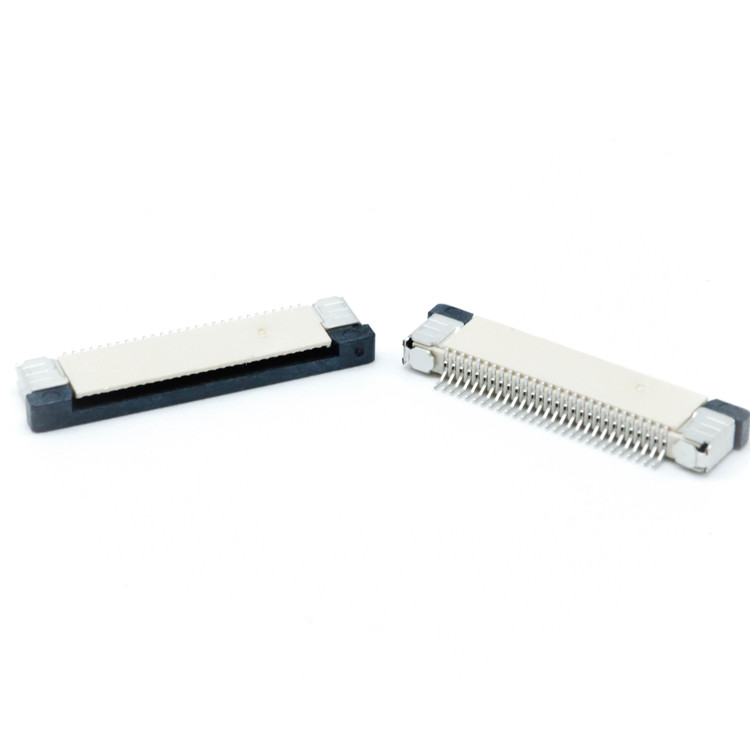

کانکتور اف پی سی 28پین FPC 28P 0.5MM TOP SLIDING

کانکتور FPC (Flexible Printed Circuit) 28 پین با گام (Pitch) 0.5 میلی‌متر و مکانیزم قفل کشویی بالا (Top Sliding) یکی از قطعات پرکاربرد در صنایع الکترونیک مدرن است. این کانکتور به دلیل طراحی کم‌حجم، اتصال ایمن و عملکرد قابل اعتماد، در دستگاه‌های الکترونیکی پیشرفته مانند تلفن‌های هوشمند، تبلت‌ها، دوربین‌های دیجیتال، نمایشگرهای LCD و تجهیزات پزشکی مورد استفاده قرار می‌گیرد. در ادامه، به بررسی ویژگی‌های فنی، مزایا و کاربردهای این محصول بر اساس اطلاعات استاندارد دیتاشیت‌های موجود می‌پردازیم.

ویژگی‌های فنی کانکتور FPC 28 پین 0.5mm Top Sliding
گام (Pitch): 0.5 میلی‌متر
این کانکتور با گام بسیار ریز 0.5 میلی‌متری طراحی شده است که امکان اتصال تعداد زیادی پین در فضای محدود را فراهم می‌کند. این ویژگی برای طراحی‌های فشرده و مینیاتوری ایده‌آل است.
تعداد پین‌ها: 28
با 28 پین، این کانکتور توانایی انتقال سیگنال‌های متعدد را دارد و برای اتصال مدارهای چاپی انعطاف‌پذیر (FPC) یا کابل‌های تخت (FFC) با تعداد کانال‌های بالا مناسب است.
مکانیزم قفل کشویی بالا (Top Sliding)
مکانیزم قفل کشویی در قسمت بالایی کانکتور قرار دارد که امکان插入 و خارج کردن آسان کابل FPC/FFC را فراهم می‌کند. این طراحی، اتصال ایمن و پایداری را تضمین کرده و از جدا شدن ناخواسته کابل جلوگیری می‌کند.
نوع تماس: تماس بالایی (Top Contact)
تماس‌های کانکتور در قسمت بالایی قرار دارند، که برای اتصال به کابل‌های FPC/FFC با تماس‌های رو به بالا مناسب است.
جریان و ولتاژ نامی
جریان نامی: معمولاً تا 0.5 آمپر در هر پین
ولتاژ نامی: تا 50 ولت (AC/DC)
این مشخصات برای اکثر کاربردهای دیجیتال و سیگنال‌های کم‌قدرت کافی است.
مواد سازنده
بدنه: پلاستیک مقاوم در برابر حرارت (معمولاً LCP یا نایلون تقویت‌شده)
تماس‌ها: آلیاژ مس با روکش نیکل و طلا برای مقاومت در برابر خوردگی و بهبود هدایت الکتریکی
قفل: مکانیزم فلزی یا پلاستیکی با دوام بالا
دمای کاری
محدوده دمای کاری معمولاً بین -40 تا +85 درجه سانتی‌گراد است، که این کانکتور را برای استفاده در شرایط محیطی متنوع مناسب می‌سازد.
ارتفاع کم‌حجم
ارتفاع کانکتور معمولاً بین 1.0 تا 2.0 میلی‌متر است، که آن را برای کاربردهای کم‌حجم و بوردهای با فضای محدود ایده‌آل می‌کند.
پشتیبانی از فناوری ZIF (Zero Insertion Force)
این کانکتور از نوع ZIF است، به این معنی که برای插入 و خارج کردن کابل نیاز به نیروی بسیار کمی دارد، که باعث افزایش طول عمر کانکتور و کاهش آسیب به کابل می‌شود.
استانداردهای زیست‌محیطی
مطابق با استانداردهای RoHS و REACH، این محصول فاقد مواد مضر مانند سرب و کادمیوم است و برای استفاده در بازارهای جهانی مناسب است.
مزایای کانکتور FPC 28 پین 0.5mm Top Sliding
طراحی فشرده: مناسب برای دستگاه‌های کوچک و قابل حمل با محدودیت فضا.
اتصال ایمن: مکانیزم قفل کشویی از جدا شدن کابل در شرایط لرزش یا حرکت جلوگیری می‌کند.
نصب آسان: فناوری ZIF امکان نصب و تعویض سریع کابل را فراهم می‌کند.
انعطاف‌پذیری بالا: پشتیبانی از هر دو نوع کابل FPC و FFC.
دوام بالا: مواد باکیفیت و روکش طلا در تماس‌ها، طول عمر و عملکرد پایدار را تضمین می‌کند.
کاربردهای کانکتور FPC 28 پین
این کانکتور در طیف وسیعی از صنایع و دستگاه‌ها کاربرد دارد، از جمله:

الکترونیک مصرفی: تلفن‌های هوشمند، تبلت‌ها، لپ‌تاپ‌ها و دوربین‌های دیجیتال.
نمایشگرها: اتصال LCD، OLED و نمایشگرهای لمسی به بورد اصلی.
تجهیزات پزشکی: دستگاه‌های تصویربرداری، مانیتورهای بیمار و تجهیزات تشخیصی.
صنعت خودرو: سیستم‌های ناوبری، نمایشگرهای داخل کابین و ماژول‌های کنترلی.
اتوماسیون صنعتی: اتصال بوردهای کنترلی در ربات‌ها و تجهیزات صنعتی.
چرا از E366.ir خرید کنید؟
برای خرید کانکتور FPC 28 پین 0.5mm Top Sliding، وب‌سایت E366.ir گزینه‌ای مطمئن و حرفه‌ای است. این فروشگاه آنلاین مزایای زیر را ارائه می‌دهد:

تنوع محصولات: موجودی گسترده از کانکتورهای FPC/FFC از برندهای معتبر.
کیفیت تضمین‌شده: ارائه محصولات اصلی با دیتاشیت و مشخصات فنی کامل.
پشتیبانی فنی: تیم متخصص برای راهنمایی در انتخاب محصول مناسب.
ارسال سریع: تحویل سریع و مطمئن به سراسر کشور.
قیمت رقابتی: عرضه محصولات با قیمت مناسب و تخفیف‌های دوره‌ای.
برای اطمینان از خریدی امن و دریافت محصول باکیفیت، به وب‌سایت E366.ir مراجعه کنید و از خدمات حرفه‌ای این فروشگاه بهره‌مند شوید.

پرسش‌های متداول (FAQ)
آیا این کانکتور با هر دو نوع کابل FPC و FFC سازگار است؟
بله، کانکتور FPC 28 پین 0.5mm Top Sliding با هر دو نوع کابل FPC (مدار چاپی انعطاف‌پذیر) و FFC (کابل تخت انعطاف‌پذیر) سازگار است، به شرطی که گام و تعداد پین‌ها مطابقت داشته باشد.
آیا این کانکتور برای کاربردهای با لرزش بالا مناسب است؟
بله، مکانیزم قفل کشویی این کانکتور اتصال ایمن و پایداری را فراهم می‌کند و از جدا شدن کابل در شرایط لرزش یا حرکت جلوگیری می‌کند.
چگونه می‌توانم از اصالت محصول خریداری‌شده اطمینان پیدا کنم؟
با خرید از فروشگاه معتبر مانند E366.ir، می‌توانید از اصالت محصول و ارائه دیتاشیت و مشخصات فنی کامل اطمینان حاصل کنید.
