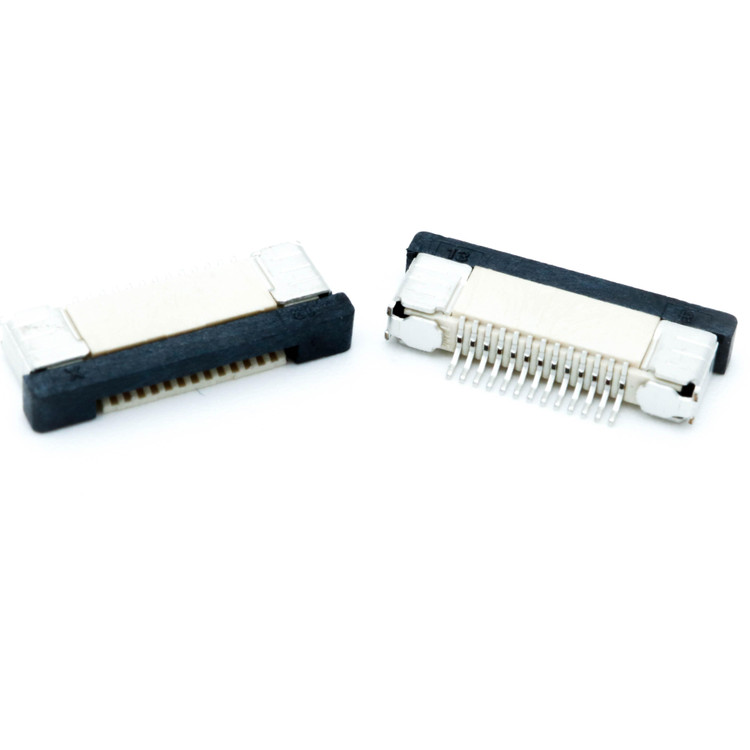

کانکتور اف پی سی 13پین FPC 13P 0.5MM DOWN SLIDING

کانکتورهای FPC (Flexible Printed Circuit) به دلیل طراحی کم‌حجم، انعطاف‌پذیری بالا و قابلیت اطمینان در اتصالات الکتریکی، یکی از پرکاربردترین قطعات در صنایع الکترونیک مدرن هستند. کانکتور FPC 13 پین با گام 0.5 میلی‌متر و مکانیزم Down Sliding به‌طور خاص برای کاربردهایی طراحی شده است که نیاز به اتصال ایمن، کم‌حجم و با کیفیت بالا دارند. این محصول با ویژگی‌های فنی برجسته و سازگاری با استانداردهای صنعتی، انتخابی ایده‌آل برای دستگاه‌های الکترونیکی پیشرفته مانند گوشی‌های هوشمند، تبلت‌ها، دوربین‌ها و تجهیزات پزشکی است.

ویژگی‌های فنی کانکتور FPC 13 پین 0.5 میلی‌متر Down Sliding
بر اساس اطلاعات استاندارد دیتاشیت‌های مرتبط با کانکتورهای FPC مشابه از برندهای معتبر مانند Molex، Hirose و JST، ویژگی‌های کلیدی این کانکتور عبارتند از:

گام تماس (Pitch): 0.5 میلی‌متر
این گام کوچک امکان اتصال تعداد بیشتری پین در فضای محدود را فراهم می‌کند، که برای طراحی‌های فشرده بسیار مناسب است.
تعداد پین: 13
مناسب برای انتقال سیگنال‌های متعدد در کاربردهای پیچیده مانند نمایشگرها، حسگرها و ماژول‌های ارتباطی.
مکانیزم Down Sliding (اسلایدر پایین)
این مکانیزم با حرکت خطی اهرم، اتصال و جدا کردن کابل FPC را آسان‌تر می‌کند.
نیروی نگه‌داری (Retention Force) بالا، اتصال ایمن کابل را تضمین می‌کند.
مناسب برای فرآیندهای مونتاژ خودکار و رباتیک.
نوع نصب: Surface Mount (SMT)
طراحی برای نصب سطحی، که با فرآیندهای تولید خودکار سازگار است.
کاهش زمان و هزینه مونتاژ با استفاده از تکنولوژی Pick-and-Place.
جریان و ولتاژ نامی:
جریان نامی: معمولاً تا 0.5 آمپر در هر پین.
ولتاژ نامی: 50 ولت AC/DC (بسته به مدل خاص).
مناسب برای کاربردهای کم‌مصرف و سیگنالینگ دیجیتال.
محدوده دمای کاری: -25°C تا +85°C
عملکرد پایدار در شرایط محیطی متنوع، از جمله دماهای بالا و پایین.
مواد با کیفیت بالا:
کنتاکت‌ها: فسفر برنز با روکش طلا برای مقاومت در برابر خوردگی و بهبود هدایت الکتریکی.
بدنه: پلاستیک مقاوم در برابر حرارت (مانند LCP یا PA).
مقاومت در برابر ارتعاش و شوک مکانیکی.
پشتیبانی از کابل‌های FPC استاندارد:
سازگار با کابل‌های FPC با ضخامت استاندارد (معمولاً 0.3 میلی‌متر).
امکان استفاده از کابل‌های بدون گوش (Non-Eared) یا با گوش (Eared) برای قفل ایمن‌تر.
ابعاد کم‌حجم:
ارتفاع پروفیل پایین (Low Profile) برای کاربردهای محدود از نظر فضا.
عرض و عمق بهینه برای صرفه‌جویی در فضای PCB.
مزایای کانکتور FPC 13 پین Down Sliding
اتصال ایمن و قابل اعتماد: مکانیزم اسلایدر پایین، کابل را به‌خوبی در جای خود نگه می‌دارد و از جدا شدن تصادفی جلوگیری می‌کند.
انعطاف‌پذیری طراحی: مناسب برای اتصالات افقی و عمودی، با امکان انتخاب کنتاکت‌های بالا، پایین یا دوگانه.
سازگاری با تولید انبوه: طراحی SMT و مکانیزم اسلایدر، این کانکتور را برای خطوط تولید خودکار ایده‌آل می‌کند.
دوام بالا: مقاومت در برابر چرخه‌های اتصال/قطع مکرر (تا چند هزار سیکل بسته به مدل).
کاربرد گسترده: از تجهیزات پزشکی و خودروسازی گرفته تا لوازم الکترونیکی مصرفی.
کاربردها
کانکتور FPC 13 پین 0.5 میلی‌متر Down Sliding در طیف وسیعی از صنایع و محصولات استفاده می‌شود، از جمله:

الکترونیک مصرفی: گوشی‌های هوشمند، تبلت‌ها، لپ‌تاپ‌ها، دوربین‌های دیجیتال.
تجهیزات پزشکی: دستگاه‌های مانیتورینگ، تجهیزات تشخیصی قابل‌حمل.
صنعت خودرو: سیستم‌های اینفوتینمنت، نمایشگرهای داشبورد، واحدهای کنترل.
اتوماسیون صنعتی: ربات‌ها، حسگرها و سیستم‌های کنترل.
چرا از E366.ir خرید کنید؟
برای خرید کانکتور FPC 13 پین 0.5 میلی‌متر Down Sliding، وب‌سایت E366.ir گزینه‌ای مطمئن و حرفه‌ای است. دلایل انتخاب این پلتفرم عبارتند از:

تنوع محصولات: دسترسی به طیف گسترده‌ای از کانکتورهای FPC از برندهای معتبر.
ضمانت اصالت کالا: اطمینان از دریافت قطعات اصلی و باکیفیت.
پشتیبانی فنی: مشاوره تخصصی برای انتخاب محصول مناسب با نیازهای پروژه شما.
ارسال سریع: تحویل به‌موقع در سراسر ایران.
قیمت رقابتی: ارائه محصولات با قیمت‌های مناسب و تخفیف‌های ویژه.
برای خرید این کانکتور و بررسی مشخصات دقیق‌تر، به وب‌سایت E366.ir مراجعه کنید و از خدمات حرفه‌ای این مجموعه بهره‌مند شوید.
سوالات متداول (FAQ)
کانکتور FPC 13 پین 0.5 میلی‌متر Down Sliding برای چه نوع کابل‌هایی مناسب است؟
این کانکتور با کابل‌های FPC استاندارد با ضخامت 0.3 میلی‌متر سازگار است و می‌تواند از کابل‌های با گوش (Eared) یا بدون گوش (Non-Eared) پشتیبانی کند.
آیا این کانکتور برای کاربردهای خودرویی مناسب است؟
بله، با توجه به دمای کاری گسترده (-25°C تا +85°C) و مقاومت در برابر ارتعاش، این کانکتور برای سیستم‌های اینفوتینمنت و کنترل خودرو مناسب است. با این حال، باید استانداردهای خودرویی خاص (مانند AEC-Q100) را بررسی کنید.
چگونه می‌توانم از اصالت کانکتور خریداری‌شده مطمئن شوم؟
خرید از فروشگاه‌های معتبر مانند E366.ir که ضمانت اصالت کالا ارائه می‌دهند، بهترین راه برای اطمینان از کیفیت و اصالت محصول است.
برای اطلاعات بیشتر یا خرید این محصول، به E366.ir مراجعه کنید و از خدمات حرفه‌ای این مجموعه بهره‌مند شوید.
