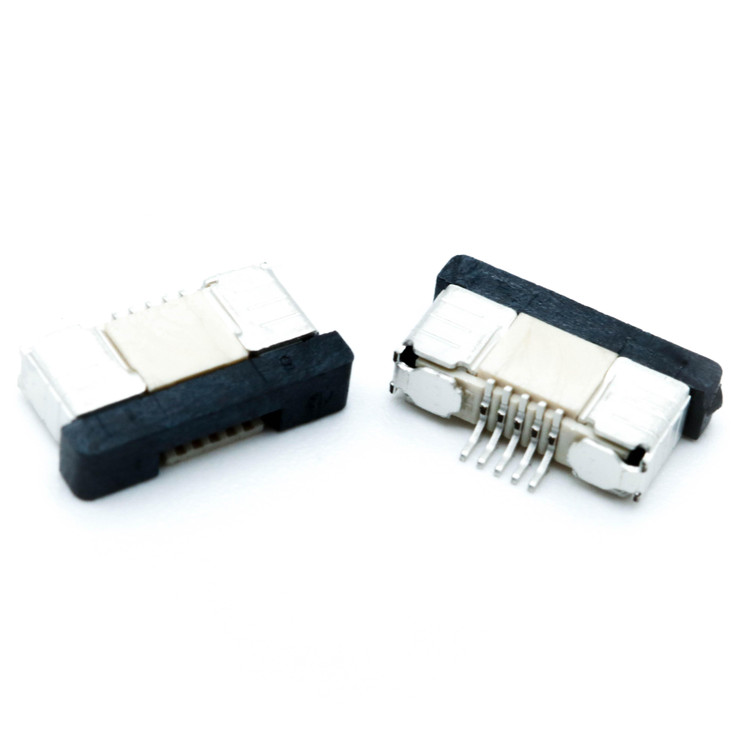

کانکتور اف پی سی 5پین FPC 5P 0.5MM DOWN SLIDING

کانکتورهای FPC (Flexible Printed Circuit) به دلیل طراحی کم‌حجم، انعطاف‌پذیری بالا و قابلیت اطمینان در اتصالات الکتریکی، یکی از پرکاربردترین قطعات در صنایع الکترونیک مدرن هستند. کانکتور FPC 5 پین 0.5 میلی‌متری با مکانیزم کشویی پایین (Down Sliding) به طور خاص برای کاربردهایی طراحی شده است که نیاز به اتصال ایمن و پایدار در فضاهای محدود دارند. این محصول با ویژگی‌های فنی برجسته و طراحی بهینه، انتخابی ایده‌آل برای پروژه‌های حرفه‌ای در حوزه‌های مختلف از جمله الکترونیک مصرفی، تجهیزات پزشکی، خودروسازی و دستگاه‌های IoT است.

در این مقاله، به بررسی ویژگی‌های فنی، مزایا و کاربردهای این کانکتور بر اساس اطلاعات استاندارد دیتاشیت‌های موجود می‌پردازیم و در نهایت، پلتفرم معتبر E366.ir را برای خریدی مطمئن پیشنهاد می‌کنیم.

ویژگی‌های فنی کانکتور FPC 5 پین 0.5 میلی‌متری Down Sliding
بر اساس دیتاشیت‌های استاندارد کانکتورهای FPC با مشخصات مشابه، ویژگی‌های فنی این محصول به شرح زیر است:

تعداد پین‌ها: 5 پین
مناسب برای انتقال سیگنال‌های دیجیتال یا آنالوگ در مدارهای با تعداد کانال محدود.
فاصله بین پین‌ها (Pitch): 0.5 میلی‌متر
این فاصله کم، امکان استفاده در طراحی‌های با چگالی بالا را فراهم می‌کند و فضای مورد نیاز روی برد را به حداقل می‌رساند.
مکانیزم قفل: کشویی پایین (Down Sliding)
مکانیزم کشویی پایین، اتصال ایمن کابل FPC را تضمین می‌کند و با طراحی ارگونومیک، فرآیند نصب و جداسازی را ساده‌تر می‌سازد.
این مکانیزم در مقایسه با سایر روش‌ها مانند ZIF (Zero Insertion Force) یا Flip-Lock، تعادل بهینه‌ای بین استحکام اتصال و سهولت استفاده ارائه می‌دهد.
جریان و ولتاژ نامی:
جریان نامی: معمولاً تا 0.5 آمپر در هر پین.
ولتاژ نامی: تا 50 ولت AC/DC (بسته به سازنده و مدل خاص).
مناسب برای کاربردهای کم‌مصرف و سیگنالینگ.
نوع نصب: SMD (Surface-Mount Device)
طراحی SMD امکان لحیم‌کاری مستقیم روی برد مدار چاپی (PCB) را فراهم می‌کند و با فرآیندهای تولید خودکار سازگار است.
جنس و پوشش تماس‌ها:
جنس پایه: آلیاژ مس با روکش نیکل و طلا.
روکش طلا مقاومت در برابر خوردگی را افزایش داده و کیفیت تماس الکتریکی را بهبود می‌بخشد.
دمای کاری: -40 تا +85 درجه سانتی‌گراد
این محدوده دمایی، کانکتور را برای استفاده در شرایط محیطی متنوع، از جمله کاربردهای صنعتی و خودروسازی، مناسب می‌سازد.
ضخامت کابل FPC قابل پشتیبانی: 0.3 ± 0.05 میلی‌متر
سازگاری با کابل‌های FPC استاندارد با ضخامت معمول.
استحکام دی‌الکتریک: تا 250 ولت AC برای 1 دقیقه
تضمین ایمنی در برابر تخلیه الکتریکی و عملکرد پایدار در شرایط ولتاژ بالا.
مقاومت عایقی: حداقل 100 مگااهم
کاهش نویز و تداخل الکترومغناطیسی (EMI) برای انتقال سیگنال با کیفیت.
مزایای کانکتور FPC 5 پین 0.5 میلی‌متری Down Sliding
طراحی کم‌حجم:
با پهنای کم و ارتفاع پایین (معمولاً کمتر از 2 میلی‌متر)، این کانکتور برای دستگاه‌های با محدودیت فضا مانند گوشی‌های هوشمند، تبلت‌ها و گجت‌های پوشیدنی ایده‌آل است.
اتصال ایمن و پایدار:
مکانیزم کشویی پایین، کابل FPC را به طور محکم در جای خود نگه می‌دارد و از قطع اتصال در اثر لرزش یا حرکت جلوگیری می‌کند.
سهولت در نصب و جداسازی:
طراحی کشویی امکان وارد کردن و خارج کردن کابل را بدون نیاز به نیروی زیاد یا ابزار خاص فراهم می‌کند، که این ویژگی در خطوط تولید انبوه بسیار ارزشمند است.
سازگاری با تولید خودکار:
طراحی SMD و ساختار مناسب برای Pick-and-Place، این کانکتور را برای فرآیندهای SMT (Surface-Mount Technology) بهینه می‌کند.
مقاومت بالا در برابر شرایط محیطی:
با محدوده دمایی گسترده و روکش مقاوم در برابر خوردگی، این کانکتور در محیط‌های سخت عملکرد قابل اعتمادی ارائه می‌دهد.
کاربردهای کانکتور FPC 5 پین 0.5 میلی‌متری
این کانکتور به دلیل ویژگی‌های منحصربه‌فرد خود در صنایع و کاربردهای متعددی مورد استفاده قرار می‌گیرد، از جمله:

الکترونیک مصرفی: اتصال نمایشگرها، دوربین‌ها و حسگرها در گوشی‌های هوشمند، تبلت‌ها و لپ‌تاپ‌ها.
تجهیزات پزشکی: استفاده در دستگاه‌های قابل حمل مانند مانیتورهای ضربان قلب و گلوکزسنج‌ها.
صنعت خودروسازی: اتصال ماژول‌های کنترلی و حسگرها در سیستم‌های infotainment و ناوبری.
اینترنت اشیا (IoT): اتصال ماژول‌های حسگر و ارتباطی در دستگاه‌های هوشمند خانگی.
اتوماسیون صنعتی: استفاده در کنترلرهای صنعتی و رابط‌های HMI (Human-Machine Interface).
چرا از E366.ir خرید کنید؟
برای خرید کانکتور FPC 5 پین 0.5 میلی‌متری با مکانیزم کشویی پایین، فروشگاه آنلاین E366.ir یکی از بهترین گزینه‌هاست. این پلتفرم با ارائه محصولات باکیفیت از برندهای معتبر، تضمین اصالت کالا و پشتیبانی فنی حرفه‌ای، خریدی مطمئن و رضایت‌بخش را برای شما فراهم می‌کند. مزایای خرید از E366.ir عبارتند از:

تنوع محصولات: دسترسی به انواع کانکتورهای FPC و FFC با مشخصات مختلف.
قیمت رقابتی: ارائه قیمت‌های مناسب همراه با تخفیف‌های دوره‌ای.
ارسال سریع: تحویل سریع و مطمئن به سراسر کشور.
پشتیبانی مشتریان: مشاوره فنی قبل و بعد از خرید برای انتخاب محصول مناسب.
برای خرید این کانکتور و بررسی مشخصات بیشتر، کافی است به وب‌سایت E366.ir مراجعه کنید و با اطمینان خاطر سفارش خود را ثبت کنید.
سوالات متداول (FAQ)
کانکتور FPC 5 پین 0.5 میلی‌متری Down Sliding برای چه نوع کابل‌هایی مناسب است؟ این کانکتور برای کابل‌های FPC با ضخامت 0.3 ± 0.05 میلی‌متر طراحی شده است و با اکثر کابل‌های استاندارد FPC سازگار است.
آیا این کانکتور برای کاربردهای صنعتی با دمای بالا مناسب است؟ بله، با محدوده دمایی -40 تا +85 درجه سانتی‌گراد، این کانکتور برای شرایط محیطی سخت، از جمله کاربردهای صنعتی، مناسب است.
چگونه می‌توانم از اصالت کانکتور خریداری‌شده مطمئن شوم؟ با خرید از فروشگاه معتبر E366.ir، اصالت کالا و کیفیت آن تضمین شده است. این پلتفرم محصولات را از برندهای معتبر تأمین می‌کند و پشتیبانی فنی ارائه می‌دهد.
این محتوا با هدف ارائه اطلاعات دقیق و حرفه‌ای درباره کانکتور FPC 5 پین 0.5 میلی‌متری Down Sliding تهیه شده است و با پیشنهاد E366.ir، خریدی مطمئن را برای کاربران تضمین می‌کند.
