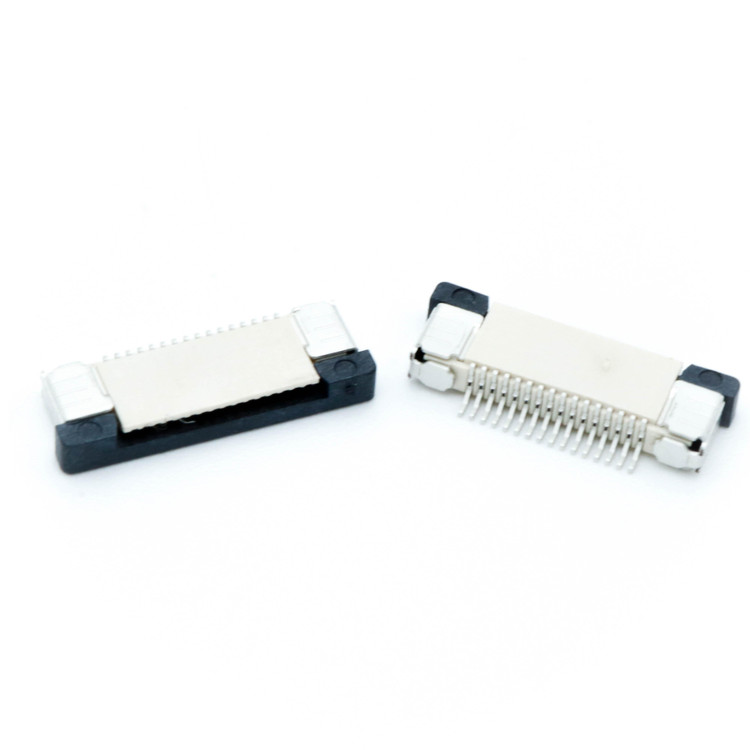

کانکتور اف پی سی 16پین FPC 16P 0.5MM TOP SLIDING

کانکتور FPC (Flexible Printed Circuit) 16 پین با گام (Pitch) 0.5 میلی‌متر و مکانیزم قفل کشویی بالایی (Top Sliding) یکی از پیشرفته‌ترین و پرکاربردترین کانکتورهای مورد استفاده در صنایع الکترونیک مدرن است. این محصول به دلیل طراحی فشرده، عملکرد قابل اعتماد و انعطاف‌پذیری بالا، در دستگاه‌های الکترونیکی با فضای محدود مانند گوشی‌های هوشمند، تبلت‌ها، دوربین‌های دیجیتال، نمایشگرهای LCD و تجهیزات پزشکی به کار می‌رود. در ادامه، ویژگی‌ها، مشخصات فنی و مزایای این کانکتور بر اساس اطلاعات استاندارد دیتاشیت‌ها تشریح شده است.

ویژگی‌های فنی کانکتور FPC 16 پین 0.5mm Top Sliding
گام (Pitch): 0.5 میلی‌متر، که امکان اتصال در فضاهای با چگالی بالا را فراهم می‌کند و مناسب برای طراحی‌های مینیاتوری است.
تعداد پین‌ها: 16 پین، ایده‌آل برای انتقال سیگنال‌های دیجیتال و آنالوگ در کاربردهای مختلف.
مکانیزم قفل: نوع قفل کشویی بالایی (Top Sliding) که اتصال امن و پایداری را تضمین می‌کند. این مکانیزم با حرکت خطی، امکان نصب و جداسازی آسان کابل FPC را فراهم می‌آورد و برای فرآیندهای مونتاژ خودکار مناسب است.
جریان و ولتاژ نامی:
جریان نامی: تا 0.5 آمپر در هر پین
ولتاژ نامی: تا 50 ولت (AC/DC) این مشخصات، کانکتور را برای کاربردهای کم‌مصرف و پرسرعت مناسب می‌سازد.
نوع تماس: تماس بالایی (Top Contact)، که اتصال پایدار با سطح بالایی کابل FPC را تضمین می‌کند.
جنس و پوشش:
بدنه: پلاستیک مقاوم در برابر حرارت (معمولاً LCP یا نایلون تقویت‌شده)
ترمینال‌ها: آلیاژ مس با روکش نیکل و طلا برای مقاومت در برابر خوردگی و بهبود هدایت الکتریکی
دمای کاری: محدوده دمایی -40 تا +85 درجه سانتی‌گراد، که این کانکتور را برای استفاده در محیط‌های متنوع و حتی شرایط سخت مناسب می‌کند.
نوع نصب: نصب سطحی (SMT - Surface Mount Technology)، که با فرآیندهای مونتاژ خودکار سازگار است و دقت بالایی در نصب ارائه می‌دهد.
مقاومت عایقی: حداقل 500 مگااهم، که از نشت جریان و تداخل الکترومغناطیسی جلوگیری می‌کند.
دوام: تا 20 چرخه اتصال/قطع، که نشان‌دهنده عمر مفید بالای کانکتور در کاربردهای پویا است.
مزایای کانکتور FPC 16 پین 0.5mm Top Sliding
طراحی کم‌حجم: با ارتفاع کم (معمولاً کمتر از 2 میلی‌متر)، این کانکتور برای دستگاه‌های باریک و سبک ایده‌آل است.
اتصال امن: مکانیزم قفل کشویی، کابل FPC را به‌خوبی در جای خود نگه می‌دارد و از جدا شدن تصادفی جلوگیری می‌کند.
سازگاری با مونتاژ خودکار: طراحی این کانکتور با فرآیندهای SMT و Pick-and-Place سازگار است، که باعث کاهش هزینه‌های تولید و افزایش دقت می‌شود.
انعطاف‌پذیری در طراحی: پشتیبانی از کابل‌های FPC استاندارد و امکان استفاده در زوایای راست (Right-Angle) یا عمودی.
کیفیت سیگنال بالا: مقاومت کم تماس و پوشش طلا، انتقال سیگنال با کیفیت و بدون افت را تضمین می‌کند.
کاربردها
این کانکتور به دلیل ویژگی‌های منحصربه‌فرد خود در صنایع مختلف کاربرد دارد:

الکترونیک مصرفی: اتصال نمایشگرها، ماژول‌های دوربین و صفحات لمسی در گوشی‌های هوشمند، تبلت‌ها و لپ‌تاپ‌ها.
تجهیزات پزشکی: استفاده در دستگاه‌های نظارتی مانند مانیتورهای ضربان قلب و گلوکز.
صنعت خودرو: اتصال نمایشگرهای داشبورد، سیستم‌های اینفوتینمنت و ماژول‌های حسگر.
اتوماسیون صنعتی: اتصال در سیستم‌های کنترلی و رباتیک با نیاز به چگالی بالای اتصالات.
چرا خرید از E366.ir؟
برای خرید کانکتور FPC 16 پین 0.5mm Top Sliding، سایت E366.ir گزینه‌ای مطمئن و حرفه‌ای است. این فروشگاه آنلاین با ارائه محصولات اصلی و باکیفیت از برندهای معتبر، تضمین اصالت کالا و پشتیبانی فنی، تجربه‌ای امن و رضایت‌بخش را برای مشتریان فراهم می‌کند. مزایای خرید از E366.ir عبارتند از:

تنوع محصولات: دسترسی به طیف گسترده‌ای از کانکتورهای FPC با مشخصات مختلف.
ارسال سریع: تحویل به‌موقع در سراسر کشور.
پشتیبانی حرفه‌ای: مشاوره فنی برای انتخاب محصول مناسب با نیازهای پروژه.
قیمت رقابتی: ارائه محصولات با قیمت مناسب و تخفیف‌های دوره‌ای.
سوالات متداول (FAQ)
آیا کانکتور FPC 16 پین 0.5mm Top Sliding با کابل‌های FPC استاندارد سازگار است؟
بله، این کانکتور با کابل‌های FPC استاندارد با گام 0.5 میلی‌متر و ضخامت معمول (0.3 میلی‌متر) کاملاً سازگار است. اطمینان حاصل کنید که کابل FPC از نظر تعداد پین و جهت تماس (Top Contact) با کانکتور مطابقت داشته باشد.
آیا این کانکتور برای کاربردهای با دمای بالا مناسب است؟
بله، این کانکتور با محدوده دمایی -40 تا +85 درجه سانتی‌گراد طراحی شده و برای محیط‌های با دمای بالا یا پایین مناسب است. با این حال، برای دماهای بالاتر، باید از مدل‌های خاص با مواد مقاوم‌تر استفاده شود.
