دیاک 36ولت 2آمپر LLDB3
نام قطعه: دیاک 36ولت 2آمپر LLDB3
نام کارخانهای: LLDB3
تعداد در بسته: 2500 عدد
برند: CHINA

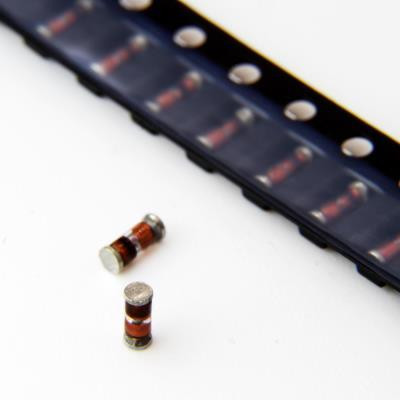

پکیج: SOD-80 (MiniMELF)
عنوان گروه: Diacs
توضیحات: دیود سیداک 36 ولت Trigger Diode ; 36V 2A
دیاک LLDB3 یک قطعه نیمههادی دوجهته از نوع DIAC (Diode for Alternating Current) است که به طور خاص برای کاربردهای تریگرینگ (Triggering) در مدارات کنترل فاز، مانند دیمرهای لامپ، کنترل موتورهای یونیورسال و سایر سیستمهای مبتنی بر تریستور یا ترایاک طراحی شده است. این قطعه با ساختار سهلایه و بستهبندی هرمتیک (Hermetically Sealed) در پکیجهای مختلف مانند MiniMELF یا LL-34 عرضه میشود و به دلیل عملکرد پایدار و محدوده ولتاژ شکست مشخص، گزینهای ایدهآل برای کاربردهای صنعتی و خانگی محسوب میشود.
ویژگیهای فنی کلیدی: بر اساس دیتاشیتهای موجود از تولیدکنندگان معتبر مانند Semtech، Formosa MS، Taiwan Semiconductor و Micro Commercial Components، مشخصات فنی LLDB3 به شرح زیر است:
- ولتاژ شکست (Breakover Voltage - VBO):
- مقدار نامی: 32 ولت
- محدوده: 28 تا 36 ولت
- این محدوده ولتاژ تضمین میکند که دیاک در نقطه مشخصی فعال شده و پالس تریگرینگ را به تریستور یا ترایاک منتقل کند.
- جریان نامی:
- حداکثر جریان پالس: 2 آمپر
- این ظرفیت برای کاربردهای با بار متوسط کافی است.
- جریان نشتی (Leakage Current):
- کمتر از 50 میکروآمپر (در برخی مدلها مانند Semtech)
- این مقدار پایین، اتلاف انرژی را به حداقل میرساند.
- زمان پاسخدهی:
- حدود 2 میکروثانیه (بر اساس دیتاشیت Semtech)
- سرعت بالای سوئیچینگ برای مدارات حساس به زمان ایدهآل است.
- دمای کاری:
- محدوده: -40 تا +125 درجه سانتیگراد
- این بازه گسترده، استفاده در شرایط محیطی متنوع را ممکن میسازد.
- بستهبندی:
- MiniMELF (SOD-80C) یا LL-34
- طراحی سطح نصب (SMD) که نصب آسان و کاهش فضای مورد نیاز روی بورد را فراهم میکند.
- توان نامی:
- 150 میلیوات (در مدلهای Taiwan Semiconductor)
- مناسب برای کاربردهای کممصرف.
کاربردها: دیاک LLDB3 به دلیل ولتاژ شکست ثابت و عملکرد دوجهته، در موارد زیر به کار میرود:
- دیمرهای نوری: تنظیم شدت نور لامپها با استفاده از کنترل فاز.
- کنترل موتور: تنظیم سرعت موتورهای AC یونیورسال.
- مدارات پاور: به عنوان المان تریگر در سیستمهای سوئیچینگ مبتنی بر تریستور.
- منابع تغذیه: در بخشهای تنظیم ولتاژ و جریان.
مزایا:
- پایداری حرارتی: عملکرد قابل اعتماد در دماهای بالا و پایین.
- اندازه کوچک: مناسب برای طراحی مدارات فشرده.
- هزینه اقتصادی: گزینهای مقرونبهصرفه برای تولید انبوه.
- عمر طولانی: به دلیل بستهبندی هرمتیک و مقاومت در برابر رطوبت و گردوغبار.
تحلیل عملکرد: دیاک LLDB3 با رسیدن ولتاژ دو سر آن به محدوده 28 تا 36 ولت، به سرعت وارد حالت رسانایی میشود و جریان را به گیت تریستور یا ترایاک منتقل میکند. پس از فعالسازی، مقاومت داخلی آن به شدت کاهش یافته و پالس مورد نیاز برای سوئیچینگ تولید میشود. این ویژگی، آن را به یک المان کلیدی در مدارات AC تبدیل کرده است که نیاز به هماهنگی دقیق بین ولتاژ و زمان دارند.
مقایسه با رقبا: در مقایسه با دیاکهای مشابه مانند DB3 (با ولتاژ شکست مشابه)، LLDB3 به دلیل تنوع بستهبندی (SMD و هرمتیک) و سازگاری با استانداردهای ROHS، انعطافپذیری بیشتری در طراحی مدارات مدرن ارائه میدهد. همچنین، جریان نشتی پایینتر و زمان پاسخدهی سریعتر، آن را برای کاربردهای حساس به نویز و سرعت مناسبتر میکند.
نتیجهگیری: دیاک LLDB3 با ترکیب ویژگیهای فنی برجسته مانند ولتاژ شکست دقیق، جریان نامی مناسب و بستهبندی مقاوم، یک انتخاب حرفهای برای مهندسان الکترونیک در طراحی مدارات کنترلی است. این قطعه با کارایی بالا و قیمت رقابتی، نیازهای طیف وسیعی از پروژهها را برآورده میکند و بهینهسازی عملکرد سیستم را تضمین میکند.
سوالات متداول (FAQ):
- دیاک LLDB3 در چه نوع مداراتی قابل استفاده است؟
دیاک LLDB3 عمدتاً در مدارات کنترل فاز AC مانند دیمرهای نوری، کنترل سرعت موتورهای یونیورسال و سیستمهای سوئیچینگ مبتنی بر تریستور یا ترایاک استفاده میشود. این قطعه برای کاربردهایی که نیاز به تریگرینگ دقیق دارند، ایدهآل است. - تفاوت LLDB3 با DB3 چیست؟
هر دو دیاک ولتاژ شکست مشابهی (حدود 32 ولت) دارند، اما LLDB3 اغلب در بستهبندی SMD (مانند MiniMELF) عرضه میشود که برای طراحیهای مدرن مناسبتر است. همچنین، برخی مدلهای LLDB3 جریان نشتی کمتری دارند که کارایی را در مدارات حساس افزایش میدهد. - آیا LLDB3 برای محیطهای با دمای بالا مناسب است؟
بله، LLDB3 با محدوده دمای کاری -40 تا +125 درجه سانتیگراد طراحی شده است و به لطف بستهبندی هرمتیک، در شرایط سخت محیطی مانند دمای بالا یا رطوبت زیاد عملکرد پایداری دارد.
