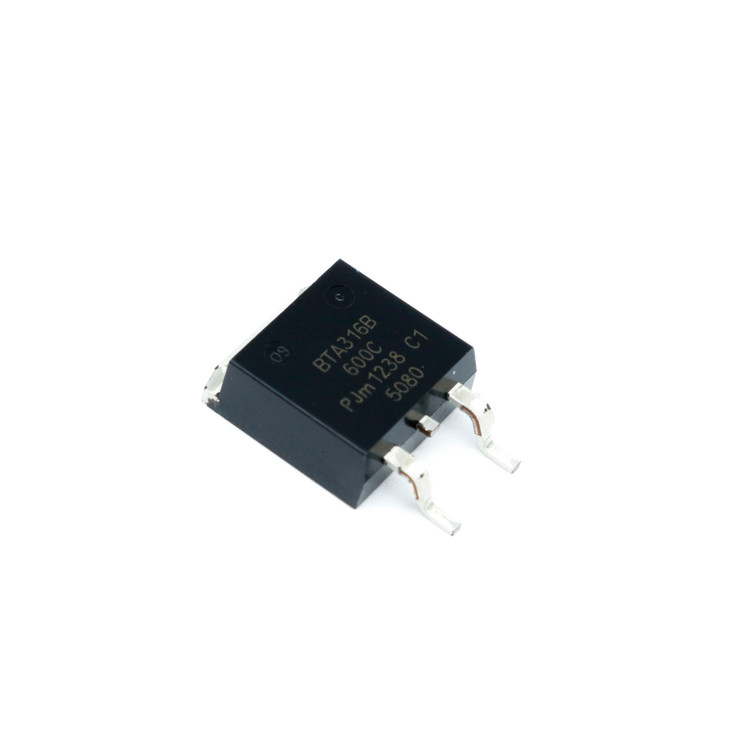

ترایاک BTA316B 600C

BTA316B-600C یک تریاک (Triac) سه‌کوادرانتی با قابلیت بالای کموتاسیون (High Commutation) است که توسط شرکت WeEn Semiconductors طراحی و تولید شده است. این قطعه در پکیج پلاستیکی SOT404 (D2PAK) عرضه می‌شود و برای کاربردهایی که نیاز به تحمل شرایط سخت الکتریکی مانند نرخ بالای تغییرات ولتاژ (dV/dt) و جریان (dI/dt) دارند، ایده‌آل است. در ادامه، به بررسی ویژگی‌های کلیدی، مشخصات فنی و کاربردهای این محصول پرداخته می‌شود.

مشخصات فنی کلیدی

بر اساس دیتاشیت محصول:

• ولتاژ قابل تحمل (V_DRM): 600 ولت، که این قطعه را برای استفاده در شبکه‌های برق AC با ولتاژ استاندارد مناسب می‌کند.
• جریان RMS (I_T(RMS)): 16 آمپر، که نشان‌دهنده توانایی بالای این تریاک در مدیریت بارهای سنگین بدون نیاز به اسنابر (Snubber) است.
• فناوری 3Q: این فناوری امکان عملکرد در سه کوادرانت را فراهم می‌کند و از روشن شدن ناخواسته توسط تغییرات سریع ولتاژ (dV/dt) جلوگیری می‌کند.
• دمای کاری (T_j): حداکثر دمای جانکشن 125 درجه سانتی‌گراد، که عملکرد پایدار در شرایط حرارتی بالا را تضمین می‌کند.
• حساسیت گیت (I_GT): مقدار کم جریان گیت برای تریگر (حداکثر 35 میلی‌آمپر)، که طراحی مدار کنترلی را ساده‌تر می‌کند.

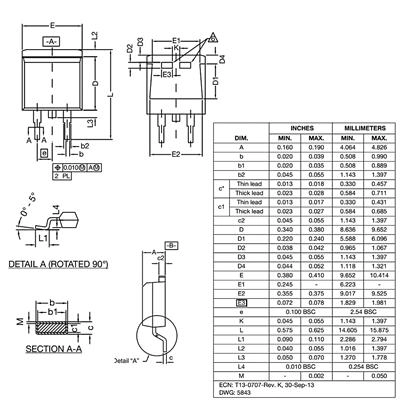

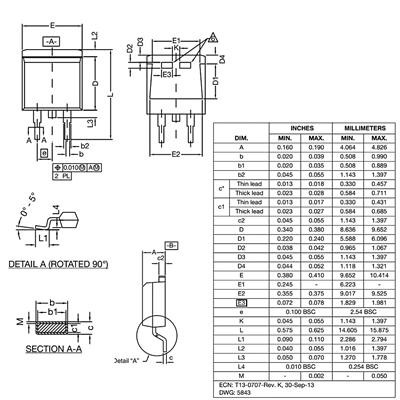

• پکیج: D2PAK (TO-263)، یک پکیج سطحی (Surface-Mount) که نصب آسان و انتقال حرارت بهتری را فراهم می‌کند.

ویژگی‌ها و مزایا

1. قابلیت کموتاسیون بالا: این تریاک می‌تواند جریان RMS کامل را در حداکثر دمای مجاز بدون نیاز به مدار اسنابر کموت کند، که هزینه و پیچیدگی طراحی را کاهش می‌دهد.
2. مقاومت در برابر نویز: فناوری 3Q و طراحی پاسive شده planar، ایمنی بالایی در برابر تریگر شدن کاذب ناشی از نویز یا تغییرات ولتاژ فراهم می‌کند.
3. ولتاژ بالا و پایداری: با تحمل 600 ولت و ساختار مقاوم، برای کاربردهای صنعتی و خانگی با ولتاژ بالا مناسب است.
4. انعطاف‌پذیری در نصب: پکیج D2PAK امکان نصب سطحی را فراهم می‌کند و برای تولید انبوه و طراحی‌های فشرده ایده‌آل است.

کاربردها

BTA316B-600C به‌طور خاص برای محیط‌هایی طراحی شده که نیاز به کنترل بارهای AC با قابلیت اطمینان بالا دارند. از جمله کاربردهای اصلی آن می‌توان به موارد زیر اشاره کرد:

• ترموستات‌های الکترونیکی: مناسب برای سیستم‌های گرمایش و سرمایش که نیاز به سوئیچینگ دقیق دارند.
• کنترل موتورهای پرقدرت: مانند موتورهای موجود در ماشین‌های لباسشویی و جاروبرقی.
• بارهای القایی DC تغذیه‌شده با یکسوساز: مانند موتورهای DC و سولنوئیدها که نیاز به سوئیچینگ مطمئن دارند.

تحلیل حرفه‌ای

BTA316B-600C به دلیل ترکیب منحصربه‌فرد ولتاژ بالا، جریان مناسب و قابلیت کموتاسیون بدون اسنابر، یک انتخاب اقتصادی و کارآمد برای طراحی‌های مدرن است. این قطعه با کاهش نیاز به قطعات جانبی، هزینه تولید را پایین می‌آورد و در عین حال عملکرد قابل اعتمادی را در شرایط سخت ارائه می‌دهد. فناوری 3Q آن را از رقبا متمایز می‌کند، زیرا در بسیاری از تریاک‌های استاندارد، عملکرد محدود به چهار کوادرانت یا نیاز به اسنابر، محدودیت‌هایی را ایجاد می‌کند.

نتیجه‌گیری

BTA316B-600C یک تریاک پیشرفته با طراحی بهینه برای کاربردهای صنعتی و خانگی است که تعادل مناسبی بین عملکرد، قابلیت اطمینان و هزینه ارائه می‌دهد. این محصول با مشخصات فنی برجسته و انعطاف‌پذیری در طراحی، گزینه‌ای ایده‌آل برای مهندسان و طراحان سیستم‌های الکتریکی محسوب می‌شود.

سوالات متداول (FAQ)

1. تفاوت BTA316B-600C با مدل‌های سری B چیست؟
   مدل‌های سری C (مانند BTA316B-600C) نسبت به سری B قابلیت کموتاسیون بهتری در دماهای بالا دارند و بدون نیاز به اسنابر عمل می‌کنند، در حالی که سری B ممکن است در شرایط خاص به مدار محافظ اضافی نیاز داشته باشد.
2. آیا این تریاک برای کنترل بارهای خازنی مناسب است؟
   خیر، این تریاک به‌طور خاص برای بارهای مقاومتی و القایی طراحی شده است. برای بارهای خازنی، باید از مدل‌های خاص یا مدارهای محافظ اضافی استفاده شود.
3. حداکثر توان قابل کنترل با BTA316B-600C چقدر است؟
   با توجه به جریان 16 آمپر RMS و ولتاژ 600 ولت، در یک سیستم AC استاندارد (مثلاً 230 ولت)، این تریاک می‌تواند توانی حدود 3.6 کیلووات را به‌صورت ایمن مدیریت کند، مشروط به رعایت شرایط خنک‌سازی مناسب.
