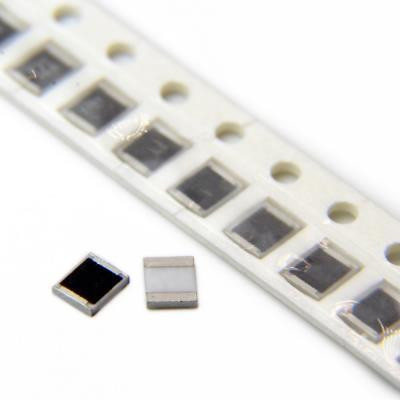

مقاومت اس ام دی 0.22اهم 0.22Ohm smd 1210

مقاومت‌های SMD (Surface-Mount Device) به دلیل اندازه کوچک، نصب آسان بر روی بردهای مدار چاپی (PCB) و عملکرد قابل اعتماد در کاربردهای مختلف، یکی از پرکاربردترین قطعات در صنعت الکترونیک مدرن هستند. مقاومت 0.22 اهم در سایز 1210 یکی از این محصولات است که به طور خاص برای کاربردهایی با نیاز به توان بالا و جریان‌سنجی (Current Sensing) طراحی شده است. در ادامه، ویژگی‌های فنی این محصول را به صورت حرفه‌ای و بر اساس اطلاعات استاندارد دیتاشیت‌ها بررسی می‌کنیم.

مشخصات فنی مقاومت 0.22 اهم SMD 1210

1. مقاومت (Resistance Value):
   • مقدار مقاومت این قطعه 0.22 اهم است که آن را در دسته مقاومت‌های کم اهم (Low Ohmic) قرار می‌دهد. این مقدار پایین برای کاربردهایی که نیاز به اندازه‌گیری دقیق جریان یا محدود کردن آن دارند، ایده‌آل است.
2. اندازه بسته‌بندی (Package Size):

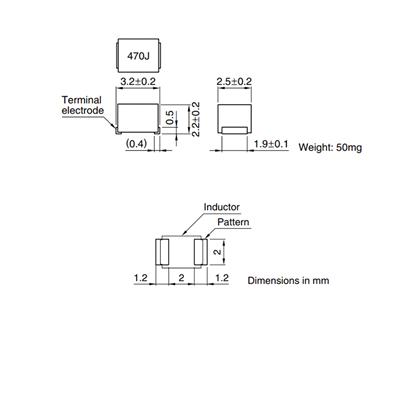

   • سایز 1210 به ابعاد استاندارد 3.2 میلی‌متر طول و 2.5 میلی‌متر عرض (معادل 0.122 اینچ × 0.102 اینچ در واحد امپریال) اشاره دارد. این ابعاد تعادل مناسبی بین توان تحمل بالا و اشغال فضای کم روی PCB ارائه می‌دهد.
3. تلورانس (Tolerance):
   • تلورانس این مقاومت معمولاً در محدوده ±1% یا ±5% است (بسته به سازنده و سری محصول). تلورانس پایین‌تر (±1%) برای کاربردهای دقیق‌تر مناسب‌تر است، در حالی که ±5% برای مصارف عمومی کافی است.
4. توان نامی (Power Rating):
   • توان نامی این مقاومت در سایز 1210 معمولاً 0.5 وات (500 میلی‌وات) است. این توان بالاتر نسبت به سایزهای کوچک‌تر (مثل 0805 یا 0603) آن را برای مدیریت جریان‌های بالاتر مناسب می‌کند.
5. ضریب دمایی مقاومت (TCR - Temperature Coefficient of Resistance):
   • TCR این مقاومت معمولاً در محدوده ±100 ppm/°C تا ±200 ppm/°C قرار دارد. این مشخصه نشان‌دهنده میزان تغییرات مقاومت در برابر دما است و برای کاربردهای حساس به دما اهمیت دارد.
6. فناوری ساخت:
   • این مقاومت معمولاً از نوع Thick Film (فیلم ضخیم) است که هزینه تولید پایین‌تر و پایداری مناسبی را ارائه می‌دهد. در برخی موارد خاص، ممکن است از نوع Thin Film یا Metal Strip نیز باشد که دقت و پایداری بیشتری دارند.
7. حداکثر ولتاژ کاری (Maximum Working Voltage):
   • ولتاژ کاری این مقاومت به توان و مقدار اهمی آن بستگی دارد و از رابطه V=P×R V = \sqrt{P \times R} V=P×R​ محاسبه می‌شود. برای 0.22 اهم و 0.5 وات، حداکثر ولتاژ حدود 0.33 ولت خواهد بود، اما این مقدار باید با دیتاشیت سازنده تأیید شود.
8. کاربردها:
   • این مقاومت به طور گسترده در مدارهای جریان‌سنجی (مانند منابع تغذیه سوئیچینگ)، محافظت از مدارها، و محدود کردن جریان در دستگاه‌های الکترونیکی مانند خودروها (AEC-Q200 compliant)، تجهیزات مخابراتی و سیستم‌های صنعتی استفاده می‌شود.

مزایا و ویژگی‌های برجسته

• اندازه مناسب: سایز 1210 امکان نصب توسط ماشین‌های Pick-and-Place را فراهم می‌کند و فضای کمی را اشغال می‌کند.
• پایداری حرارتی: با توجه به ضریب دمایی مناسب، این مقاومت در شرایط دمایی مختلف عملکرد قابل اعتمادی دارد.
• هزینه-اثربخشی: فناوری Thick Film هزینه تولید را کاهش داده و آن را برای تولید انبوه مقرون‌به‌صرفه می‌کند.
• قابلیت اطمینان بالا: ساختار چندلایه الکترودها و سازگاری با فرآیندهای لحیم‌کاری (Reflow و Wave Soldering) باعث افزایش طول عمر و اطمینان این قطعه می‌شود.

محدودیت‌ها

• محدودیت توان: با وجود توان 0.5 وات، این مقاومت برای کاربردهای با توان بسیار بالا مناسب نیست و ممکن است نیاز به سایزهای بزرگ‌تر (مانند 2512) باشد.
• حساسیت به جریان بالا: در جریان‌های بسیار بالا، باید از اتلاف حرارت مناسب اطمینان حاصل شود تا از آسیب به قطعه جلوگیری شود.

نتیجه‌گیری

مقاومت 0.22 اهم SMD 1210 یک انتخاب عالی برای طراحی‌هایی است که به دقت در اندازه‌گیری جریان، توان متوسط و پایداری در شرایط مختلف نیاز دارند. این قطعه با ترکیب اندازه مناسب، توان قابل قبول و هزینه مقرون‌به‌صرفه، در بسیاری از پروژه‌های الکترونیکی از جمله خودروسازی، IoT و سیستم‌های قدرت کاربرد دارد. برای استفاده بهینه، توصیه می‌شود دیتاشیت سازنده (مانند Vishay، Yageo یا Panasonic) بررسی شود تا مشخصات دقیق با نیاز پروژه تطابق داشته باشد.

سوالات متداول (FAQ)

1. مقاومت 0.22 اهم SMD 1210 در چه نوع پروژه‌هایی بیشتر استفاده می‌شود؟
   • این مقاومت بیشتر در مدارهای جریان‌سنجی (Current Sensing)، منابع تغذیه، و سیستم‌های محافظتی که نیاز به محدود کردن جریان یا اندازه‌گیری دقیق آن دارند، استفاده می‌شود. کاربردهای خودرویی و صنعتی نیز از موارد رایج هستند.
2. آیا این مقاومت برای کاربردهای با دقت بالا مناسب است؟
   • اگر تلورانس آن ±1% یا کمتر باشد و از نوع Thin Film ساخته شده باشد، برای کاربردهای دقیق مناسب است. اما در نسخه‌های Thick Film با تلورانس ±5%، بهتر است در پروژه‌های عمومی استفاده شود.
3. چگونه می‌توان از گرم شدن بیش از حد این مقاومت جلوگیری کرد؟
   • برای جلوگیری از گرمای بیش از حد، باید توان کاری واقعی را زیر مقدار نامی (0.5 وات) نگه داشت، از خنک‌کننده مناسب (مانند هیت‌سینک یا طراحی PCB با مسیرهای حرارتی) استفاده کرد و جریان عبوری را با توجه به دیتاشیت محدود کرد.
