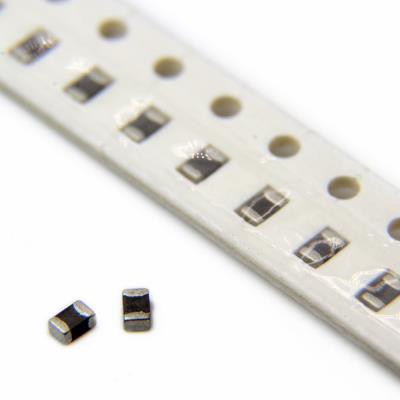

فیلتر 100 نانوفاراد 100NF EMI FILTER 0805

فیلتر EMI (Electromagnetic Interference) با ظرفیت 100 نانوفاراد (100nF) در بسته‌بندی 0805 یکی از اجزای کلیدی در طراحی مدارات الکترونیکی مدرن است که به منظور حذف نویزهای الکترومغناطیسی و بهبود عملکرد سیستم‌های حساس به کار می‌رود. این قطعه در ابعاد استاندارد 0805 (2.0 میلی‌متر طول × 1.25 میلی‌متر عرض) طراحی شده و به دلیل اندازه کوچک و کارایی بالا، در کاربردهای متنوع از جمله تجهیزات مخابراتی، کامپیوترها، و دستگاه‌های قابل حمل استفاده می‌شود. در ادامه، ویژگی‌های فنی این محصول را به صورت حرفه‌ای بررسی می‌کنیم.

مشخصات فنی اصلی

1. ظرفیت خازنی (Capacitance):
   ظرفیت نامی 100 نانوفاراد (0.1 میکروفاراد) این فیلتر را به گزینه‌ای مناسب برای حذف نویزهای فرکانس بالا تبدیل کرده است. این مقدار ظرفیت معمولاً برای فیلتر کردن نویزهای ناخواسته در خطوط تغذیه (Power Lines) یا سیگنال‌های دیجیتال استفاده می‌شود.
2. اندازه بسته‌بندی (Package Size):

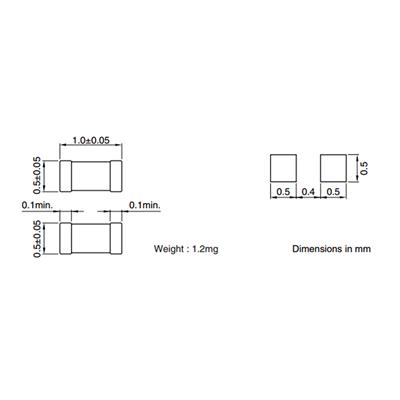

   ابعاد 0805 (معادل 2012 متریک) این قطعه را برای نصب سطحی (SMD - Surface-Mount Device) ایده‌آل می‌کند. این اندازه تعادل مناسبی بین فضای اشغالی روی برد و عملکرد ارائه می‌دهد.
3. ولتاژ نامی (Rated Voltage):
   بسته به سازنده، ولتاژ نامی این فیلتر معمولاً بین 10 تا 50 ولت DC است (به عنوان مثال، در محصولات AVX/Kyocera یا TDK). این محدوده ولتاژ برای کاربردهای کم‌مصرف و مدارات دیجیتال مناسب است.
4. جریان نامی (Rated Current):
   در برخی مدل‌ها (مانند سری‌های EMI فیلترهای سه‌ترمینالی)، جریان نامی تا 250 میلی‌آمپر یا بیشتر (بسته به دیتاشیت خاص) می‌رسد، که برای خطوط تغذیه با بار متوسط کافی است.
5. نوع فیلتر و پیکربندی:
   این فیلتر معمولاً در ساختارهای LC (القایی-خازنی) یا T-type طراحی می‌شود که می‌تواند نویزهای فرکانس بالا (مانند 80 مگاهرتز یا 200 مگاهرتز) را تا 30 دسی‌بل یا بیشتر تضعیف کند. برخی مدل‌ها مانند MEM2012S201RT001 از TDK از سه پد (3-Terminal) برای اتصال استفاده می‌کنند که عملکرد بهتری در حذف نویز نسبت به خازن‌های معمولی ارائه می‌دهد.
6. دمای کاری (Operating Temperature):
   محدوده دمای کاری معمولاً از -40 تا +85 درجه سانتی‌گراد است که این قطعه را برای شرایط محیطی متنوع مناسب می‌سازد.
7. مواد دی‌الکتریک:
   اغلب از مواد سرامیکی مانند X7R یا C0G (NP0) استفاده می‌شود که پایداری حرارتی و فرکانسی بالایی دارند. نوع X7R به دلیل تعادل بین ظرفیت و هزینه، رایج‌تر است.

کاربردها

• فیلتراسیون نویز در خطوط تغذیه (Vcc): این فیلتر برای حذف نویزهای RF و EMI در خطوط برق دستگاه‌هایی مانند کامپیوترهای شخصی، پرینترها و تلفن‌های همراه استفاده می‌شود.
• مدارات دیجیتال: در رابط‌های ورودی/خروجی (I/O) دیجیتال، این فیلتر از تداخل سیگنال‌ها جلوگیری می‌کند.
• تجهیزات مخابراتی: در سیستم‌هایی که به پایداری سیگنال وابسته هستند، مانند تلویزیون‌های دیجیتال و تجهیزات شبکه.

مزایا

• اندازه کوچک و نصب آسان: طراحی SMD امکان استفاده در بردهای با چگالی بالا را فراهم می‌کند.
• عملکرد بالا در فرکانس‌های بالا: توانایی حذف نویز در محدوده فرکانس‌های RF و مایکروویو.
• هزینه بهینه: نسبت به کارایی، این فیلترها مقرون‌به‌صرفه هستند.

محدودیت‌ها

• محدودیت جریان و ولتاژ: برای کاربردهای با جریان یا ولتاژ بالا مناسب نیست.
• وابستگی به دما: در برخی مواد دی‌الکتریک (مانند X7R)، ظرفیت با تغییر دما کمی تغییر می‌کند که باید در طراحی مد نظر قرار گیرد.

تحلیل حرفه‌ای

فیلتر EMI 100nF 0805 به دلیل ترکیب ظرفیت مناسب، اندازه کوچک و توانایی حذف نویز فرکانس بالا، یک انتخاب ایده‌آل برای طراحان مدارات الکترونیکی است. ساختار سه‌ترمینالی در برخی مدل‌ها (مانند محصولات TDK یا Murata) نسبت به خازن‌های دوپایانه معمولی، امپدانس کمتری در فرکانس‌های بالا ارائه می‌دهد و از پدیده‌هایی مانند "رینگینگ" (Ringing) ناشی از امپدانس مدار جلوگیری می‌کند. این ویژگی در کاربردهای حساس مانند خطوط داده و سیگنال‌های پرسرعت حیاتی است.

از منظر طراحی، انتخاب مواد دی‌الکتریک و توجه به مشخصات فرکانسی (مانند فرکانس قطع یا Attenuation) از اهمیت بالایی برخوردار است. برای مثال، در دیتاشیت مدل‌هایی مانند NFA21SL806X1A48L از Murata، تضعیف نویز در فرکانس 80 مگاهرتز به خوبی مشخص شده که برای کاربردهای خاص مانند تلویزیون دیجیتال بسیار مفید است.

سوالات متداول (FAQ)

1. فیلتر EMI 100nF 0805 برای چه نوع نویزهایی مناسب است؟
   این فیلتر برای حذف نویزهای فرکانس بالا (RF و EMI) در محدوده چند مگاهرتز تا چند صد مگاهرتز طراحی شده است. به طور خاص، در خطوط تغذیه و سیگنال‌های دیجیتال که نویزهای ناخواسته باعث اختلال می‌شوند، عملکرد مطلوبی دارد.
2. تفاوت این فیلتر با خازن معمولی 100nF چیست؟
   برخلاف خازن‌های معمولی که تنها به عنوان بای‌پس (Bypass) عمل می‌کنند، فیلترهای EMI (مانند مدل‌های سه‌ترمینالی) با ساختار LC یا T-type، نویز را به صورت فعال‌تر حذف می‌کنند و امپدانس کمتری در فرکانس‌های بالا دارند.
3. آیا این قطعه برای پروژه‌های با ولتاژ بالا مناسب است؟
   خیر، این فیلتر معمولاً برای ولتاژهای پایین (تا 50 ولت DC) طراحی شده است. برای کاربردهای با ولتاژ بالاتر، باید از فیلترهای با ولتاژ نامی بیشتر یا طراحی متفاوت استفاده کرد.
