رزوناتور LR433T2

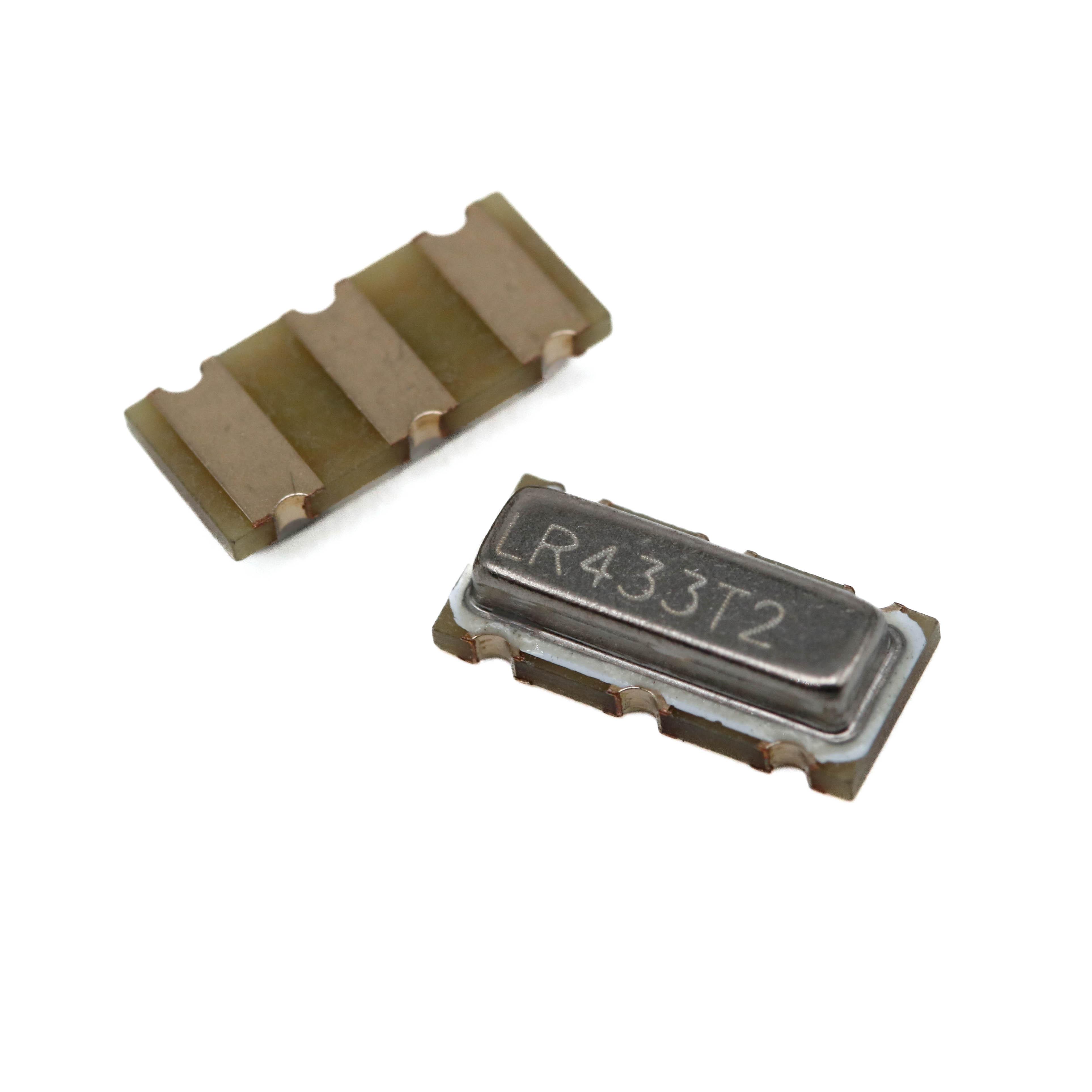

LR433T2 یک رزوناتور موج صوتی سطحی (Surface-Acoustic-Wave Resonator یا SAW Resonator) با طراحی پیشرفته است که توسط شرکت LADDER Electronics تولید شده و به طور خاص برای کاربردهای فرکانس بالا در سیستم‌های انتقال بی‌سیم طراحی شده است. این محصول با فرکانس مرکزی 433.92 مگاهرتز و بسته‌بندی SMD 7.5x3.5 (سطح‌مانت)، گزینه‌ای ایده‌آل برای کاربردهایی نظیر ریموت‌کنترل‌ها، سیستم‌های امنیتی بی‌سیم و فرستنده‌های فرکانس ثابت محسوب می‌شود. در ادامه، ویژگی‌های فنی و مزایای این محصول را به صورت حرفه‌ای بررسی می‌کنیم.

مشخصات فنی کلیدی

1. فرکانس مرکزی: 433.92 مگاهرتز
   • این فرکانس استاندارد در بسیاری از مناطق جهان، از جمله اروپا (بر اساس استاندارد ETSI EN 300 220) و آلمان (FTZ 17 TR 2100)، برای ارتباطات بی‌سیم کوتاه‌برد استفاده می‌شود.
2. نوع بسته‌بندی: SMD 7.5x3.5
   • طراحی کم‌حجم و سبک با ابعاد 7.5 × 3.5 میلی‌متر، امکان نصب آسان روی بردهای مدار چاپی (PCB) را فراهم می‌کند و برای دستگاه‌های کوچک و قابل حمل مناسب است.
3. مقاومت سری پایین (Low Series Resistance)
   • این ویژگی باعث کاهش اتلاف انرژی و افزایش کارایی در سیستم‌های انتقال سیگنال می‌شود.
4. پایداری کوارتزی (Quartz Stability)
   • استفاده از تکنولوژی کوارتز، دقت و پایداری فرکانسی بالایی را در شرایط مختلف دما و محیطی تضمین می‌کند.
5. ساختار مقاوم و هرمتیک (Rugged & Hermetic)
   • بسته‌بندی محکم و مقاوم در برابر عوامل محیطی مانند رطوبت و گردوغبار، طول عمر و قابلیت اطمینان محصول را افزایش می‌دهد.
6. حساسیت الکترواستاتیکی:
   • این قطعه به عنوان یک دستگاه حساس به تخلیه الکترواستاتیکی (ESD) طبقه‌بندی شده و نیاز به رعایت احتیاط‌های لازم در هنگام نصب و استفاده دارد.

کاربردها

LR433T2 به طور خاص برای استفاده در فرستنده‌های فرکانس ثابت با فرکانس 433.92 مگاهرتز طراحی شده است. برخی از مهم‌ترین کاربردهای آن عبارتند از:

• ریموت‌کنترل‌ها: مناسب برای ریموت‌های پرقدرت که در فواصل طولانی عمل می‌کنند.
• سیستم‌های امنیتی بی‌سیم: مانند دزدگیرها و سیستم‌های نظارت از راه دور.
• ارتباطات صنعتی و شخصی: در دستگاه‌هایی که نیاز به انتقال داده بی‌سیم با پایداری بالا دارند.

مزایا

• کارایی بالا: مقاومت سری پایین و پایداری فرکانسی، عملکرد بهینه در انتقال سیگنال را تضمین می‌کند.
• طراحی کم‌حجم: ابعاد کوچک آن، استفاده در بردهای متراکم و دستگاه‌های مینیاتوری را آسان می‌کند.
• انطباق با استانداردهای بین‌المللی: سازگاری با مقررات فرکانسی اروپا و آلمان، این محصول را برای بازارهای جهانی مناسب می‌سازد.
• دوام و استحکام: ساختار هرمتیک و مقاوم، قابلیت اطمینان در شرایط سخت را افزایش می‌دهد.

نحوه عملکرد

LR433T2 یک رزوناتور تک‌پورت (One-Port) و دو ترمیناله است که به صورت دوجهته عمل می‌کند. این بدان معناست که ترمینال‌های آن به جز در چیدمان برد مدار، قابل تعویض هستند. این ویژگی انعطاف‌پذیری بیشتری در طراحی مدار فراهم می‌کند. این قطعه با ایجاد رزونانس در فرکانس 433.92 مگاهرتز، به تثبیت فرکانس در فرستنده‌ها کمک کرده و از انحراف فرکانسی جلوگیری می‌کند.

ملاحظات نصب و استفاده

• برای جلوگیری از آسیب ناشی از تخلیه الکترواستاتیکی، باید از تجهیزات محافظ ESD استفاده شود.
• طراحی PCB باید با توجه به مشخصات پین‌های این رزوناتور انجام شود تا از عملکرد بهینه اطمینان حاصل گردد.

جمع‌بندی

LR433T2 یک انتخاب حرفه‌ای و قابل اعتماد برای طراحان سیستم‌های بی‌سیم است که به دنبال ترکیبی از دقت، کارایی و دوام در یک بسته‌بندی کم‌حجم هستند. این محصول با تکیه بر تکنولوژی SAW و پایداری کوارتزی، نیازهای پروژه‌های مدرن در زمینه ارتباطات بی‌سیم را به خوبی برآورده می‌کند.

سوالات متداول (FAQ)

1. LR433T2 در چه نوع دستگاه‌هایی قابل استفاده است؟
   این رزوناتور برای ریموت‌کنترل‌ها، سیستم‌های امنیتی بی‌سیم و فرستنده‌های فرکانس ثابت با فرکانس 433.92 مگاهرتز مناسب است. کاربردهای آن شامل دستگاه‌های صنعتی، شخصی و خودروها می‌شود.
2. چگونه باید از آسیب الکترواستاتیکی به LR433T2 جلوگیری کرد؟
   این قطعه حساس به ESD است؛ بنابراین، باید در محیطی با تجهیزات محافظ الکترواستاتیکی (مانند مچ‌بند ESD یا میز کار grounded) نصب و استفاده شود.
3. آیا LR433T2 با استانداردهای جهانی سازگار است؟
   بله، این محصول با استانداردهای ETSI EN 300 220 (اروپا) و FTZ 17 TR 2100 (آلمان) سازگار است و برای استفاده در بازارهای بین‌المللی طراحی شده است.
