ترانزیستور G40T120AKLD

G40T120AKLD یک ترانزیستور IGBT (Insulated Gate Bipolar Transistor) پیشرفته است که توسط شرکت‌های معتبر در حوزه نیمه‌هادی‌ها طراحی و تولید شده است. این محصول به طور خاص برای کاربردهایی با ولتاژ بالا و جریان متوسط تا زیاد طراحی شده و به دلیل کارایی بالا، قابلیت اطمینان و عملکرد بهینه در شرایط سخت، در صنایع مختلف مورد توجه قرار گرفته است. در ادامه، به بررسی مشخصات فنی، ویژگی‌ها و کاربردهای این محصول بر اساس اطلاعات دیتاشیت می‌پردازیم.

مشخصات فنی کلیدی

• ولتاژ کلکتور-امیتر (V_CE): 1200 ولت
  این مشخصه نشان‌دهنده توانایی G40T120AKLD در تحمل ولتاژهای بالا است که آن را برای کاربردهای صنعتی و انرژی مناسب می‌سازد.
• جریان کلکتور (I_C): 40 آمپر (در شرایط عملیاتی استاندارد)
  با ظرفیت جریان قابل توجه، این IGBT می‌تواند بارهای سنگین را در سیستم‌های قدرت مدیریت کند.
• جریان پالسی (I_Cpuls): تا 105 آمپر
  این ویژگی امکان مدیریت پالس‌های جریان بالا در زمان‌های کوتاه را فراهم می‌کند، که برای کاربردهای سوئیچینگ سریع حیاتی است.
• ولتاژ گیت-امیتر (V_GE): ±20 ولت
  محدوده ولتاژ گیت گسترده، انعطاف‌پذیری بالایی در کنترل این IGBT فراهم می‌کند.
• زمان تحمل اتصال کوتاه (t_SC): 10 میکروثانیه
  این مشخصه نشان‌دهنده مقاومت بالای محصول در برابر شرایط اتصال کوتاه است.
• دمای عملیاتی (T_j): تا 150 درجه سانتی‌گراد
  توانایی کار در دماهای بالا، این قطعه را برای محیط‌های صنعتی چالش‌برانگیز ایده‌آل می‌سازد.

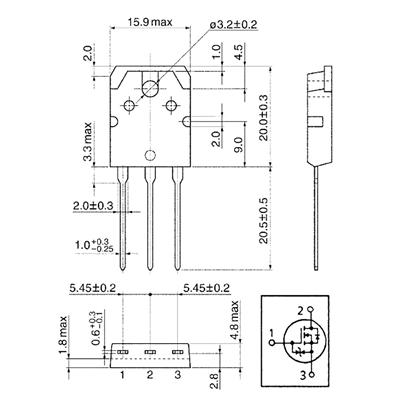

• بسته‌بندی: PG-TO-247-3
  این نوع بسته‌بندی استاندارد، نصب آسان و دفع حرارت کارآمد را تضمین می‌کند.

ویژگی‌ها و مزایا

1. راندمان بالا:
   G40T120AKLD با بهره‌گیری از تکنولوژی پیشرفته IGBT، تلفات انرژی را به حداقل می‌رساند و راندمان سیستم را افزایش می‌دهد. این ویژگی به‌ویژه در مبدل‌های قدرت و اینورترها بسیار ارزشمند است.
2. عملکرد سوئیچینگ سریع:
   طراحی این محصول برای فرکانس‌های سوئیچینگ بالا بهینه شده است، که آن را برای کاربردهایی مانند درایوهای موتور و منابع تغذیه سوئیچینگ (SMPS) مناسب می‌کند.
3. مقاومت حرارتی عالی:
   با توان دفع حرارت 270 وات (در دمای 25 درجه سانتی‌گراد)، این IGBT می‌تواند در شرایط عملیاتی سنگین بدون افت عملکرد کار کند.
4. قابلیت اطمینان بالا:
   تحمل اتصال کوتاه و دمای عملیاتی گسترده، این قطعه را به گزینه‌ای قابل اعتماد برای سیستم‌های حیاتی تبدیل کرده است.

کاربردها

• صنعت انرژی‌های تجدیدپذیر: استفاده در اینورترهای خورشیدی و توربین‌های بادی به دلیل توانایی کار با ولتاژ و جریان بالا.
• اتوماسیون صنعتی: کنترل موتورهای الکتریکی در خطوط تولید و رباتیک.
• منابع تغذیه: طراحی منابع تغذیه بدون وقفه (UPS) و مبدل‌های DC/DC.
• خودروهای الکتریکی: استفاده در سیستم‌های مدیریت قدرت و شارژرهای باتری.

تحلیل حرفه‌ای

G40T120AKLD به لطف ترکیب ولتاژ بالا، جریان مناسب و عملکرد حرارتی قوی، یک انتخاب ایده‌آل برای مهندسان طراحی سیستم‌های قدرت است. این محصول با تلفیق تکنولوژی پیشرفته و طراحی بهینه، تعادل مناسبی بین هزینه و کارایی ارائه می‌دهد. با این حال، برای استفاده بهینه، باید به طراحی مناسب سیستم خنک‌کننده و انتخاب درایور گیت مناسب توجه ویژه‌ای شود تا از حداکثر پتانسیل این IGBT بهره‌برداری شود.

سوالات متداول (FAQ)

1. G40T120AKLD در چه دمایی می‌تواند به طور مداوم کار کند؟
   این محصول می‌تواند تا دمای عملیاتی 150 درجه سانتی‌گراد به طور مداوم کار کند، اما برای حفظ عمر مفید و کارایی، توصیه می‌شود دما در محدوده پیشنهادی دیتاشیت مدیریت شود.
2. آیا این IGBT برای کاربردهای فرکانس بالا مناسب است؟
   بله، G40T120AKLD با طراحی بهینه برای سوئیچینگ سریع، برای کاربردهای فرکانس بالا مانند اینورترها و SMPS بسیار مناسب است.
3. چه نوع سیستم خنک‌کننده‌ای برای این محصول توصیه می‌شود؟
   با توجه به توان دفع حرارت 270 وات، استفاده از هیت‌سینک با کیفیت بالا یا سیستم خنک‌کننده فعال (مانند فن) در کاربردهای سنگین توصیه می‌شود.
