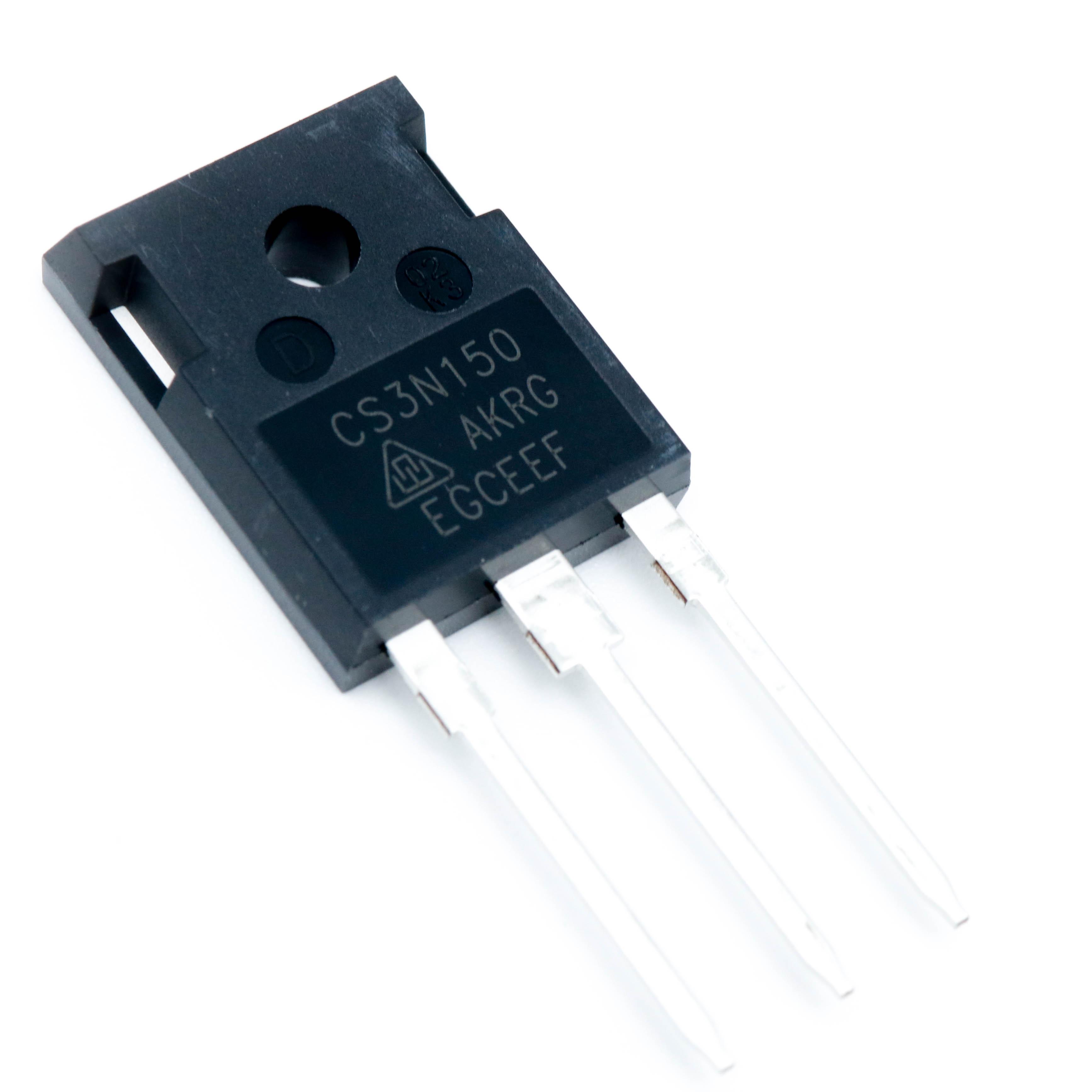

ترانزیستور ماسفت CS3N150

CS3N150 یک ترانزیستور ماسفت (MOSFET) از نوع N-Channel است که توسط فناوری پیشرفته خودتراز planar طراحی و تولید شده است. این محصول با هدف بهینه‌سازی عملکرد در کاربردهای قدرت بالا و ولتاژ زیاد توسعه یافته و به دلیل ویژگی‌های برجسته‌اش، گزینه‌ای ایده‌آل برای استفاده در سیستم‌های الکترونیکی پیشرفته محسوب می‌شود. در ادامه، به بررسی مشخصات فنی، مزایا و کاربردهای این ماسفت بر اساس اطلاعات دیتاشیت می‌پردازیم.

مشخصات فنی کلیدی

1. ولتاژ درین-سورس (VDSS): 1500 ولت
   این ولتاژ بالا، CS3N150 را برای کاربردهایی که نیاز به تحمل ولتاژهای بسیار زیاد دارند، مناسب می‌سازد.
2. جریان درین (ID): 3 آمپر
   توانایی انتقال جریان 3 آمپر در دمای استاندارد (TC=25°C)، این ماسفت را برای بارهای متوسط تا سنگین کارآمد می‌کند.
3. مقاومت در حالت روشن (RDS(ON) Typ): 5 اهم
   مقاومت پایین در حالت روشن، منجر به کاهش تلفات هدایتی و افزایش راندمان سیستم می‌شود.
4. توان اتلافی (PD): 32 وات (در TC=25°C)
   این مقدار نشان‌دهنده ظرفیت حرارتی قابل قبول ماسفت برای مدیریت توان در شرایط عملیاتی است.
5. زمان سوئیچینگ: سریع
   طراحی با فناوری planar خودتراز، زمان سوئیچینگ را به حداقل رسانده و عملکرد دینامیکی بهتری را ارائه می‌دهد.
6. استحکام در برابر Avalanche: بالا
   این ویژگی، قابلیت تحمل انرژی‌های ناگهانی و پالس‌های ولتاژ بالا را تضمین می‌کند.

مزایا و ویژگی‌های برجسته

• راندمان بالا: به لطف مقاومت پایین RDS(ON) و طراحی بهینه، این ماسفت تلفات انرژی را کاهش داده و راندمان سیستم را افزایش می‌دهد.
• عملکرد سوئیچینگ سریع: مناسب برای کاربردهایی که نیاز به فرکانس بالا و پاسخ سریع دارند.
• پایداری حرارتی: توانایی کار در دماهای بالا (تا 150 درجه سانتی‌گراد) بدون افت عملکرد.
• مقاومت در برابر شرایط سخت: تست 100% Avalanche تضمین‌کننده دوام در برابر شوک‌های الکتریکی است.

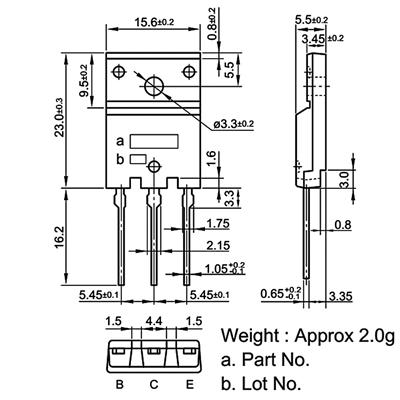

• انعطاف‌پذیری در طراحی: بسته‌بندی‌هایی مانند TO-220F، آن را برای نصب در انواع بردهای الکترونیکی مناسب می‌سازد.

کاربردها

CS3N150 به دلیل مشخصات فنی منحصربه‌فرد، در حوزه‌های مختلفی کاربرد دارد:

• منابع تغذیه سوئیچینگ (SMPS): برای تبدیل ولتاژ با راندمان بالا.
• منابع تغذیه بدون وقفه (UPS): تضمین پایداری در شرایط قطع برق.
• تصحیح ضریب توان (PFC): بهبود بهره‌وری انرژی در سیستم‌های قدرت.
• مدارات عمومی سوئیچینگ: از جمله اینورترها و مبدل‌های ولتاژ.

تحلیل حرفه‌ای

CS3N150 با ترکیب ولتاژ بالا (1500V) و جریان مناسب (3A)، گزینه‌ای ایده‌آل برای طراحی‌هایی است که به تعادل بین توان و ولتاژ نیاز دارند. مقاومت 5 اهمی در حالت روشن، اگرچه نسبت به برخی ماسفت‌های مدرن با RDS(ON) کمتر، کمی بالا به نظر می‌رسد، اما برای کاربردهای ولتاژ بالا که جریان کمتری دارند، کاملاً قابل قبول است. همچنین، فناوری planar خودتراز، این محصول را از نظر عملکرد سوئیچینگ و دوام متمایز می‌کند. این ماسفت به‌ویژه در سیستم‌هایی که نیاز به قابلیت اطمینان بالا در برابر ولتاژهای ناگهانی دارند، می‌درخشد.

نتیجه‌گیری

CS3N150 یک ماسفت قدرتمند و قابل اعتماد است که با ویژگی‌های فنی برجسته، نیازهای مهندسان الکترونیک در طراحی سیستم‌های پیشرفته را برآورده می‌کند. این محصول با ارائه تعادل مناسب بین ولتاژ، جریان و راندمان، انتخابی هوشمندانه برای کاربردهای صنعتی و تجاری محسوب می‌شود.

سوالات متداول (FAQ)

1. CS3N150 در چه نوع پروژه‌هایی بیشترین کاربرد را دارد؟
   این ماسفت به دلیل ولتاژ بالا (1500V) و جریان 3 آمپر، بیشتر در منابع تغذیه سوئیچینگ (SMPS)، سیستم‌های UPS و مدارهای تصحیح ضریب توان (PFC) استفاده می‌شود.
2. آیا CS3N150 برای کاربردهای فرکانس بالا مناسب است؟
   بله، طراحی با زمان سوئیچینگ سریع و فناوری planar خودتراز، آن را برای کاربردهای فرکانس بالا مانند اینورترها و مبدل‌های سوئیچینگ مناسب می‌کند.
3. حداکثر دمایی که CS3N150 می‌تواند تحمل کند چقدر است؟
   این ماسفت می‌تواند تا دمای 150 درجه سانتی‌گراد (دمای جانکشن) به طور ایمن کار کند، مشروط بر اینکه سیستم خنک‌کننده مناسبی طراحی شود.
