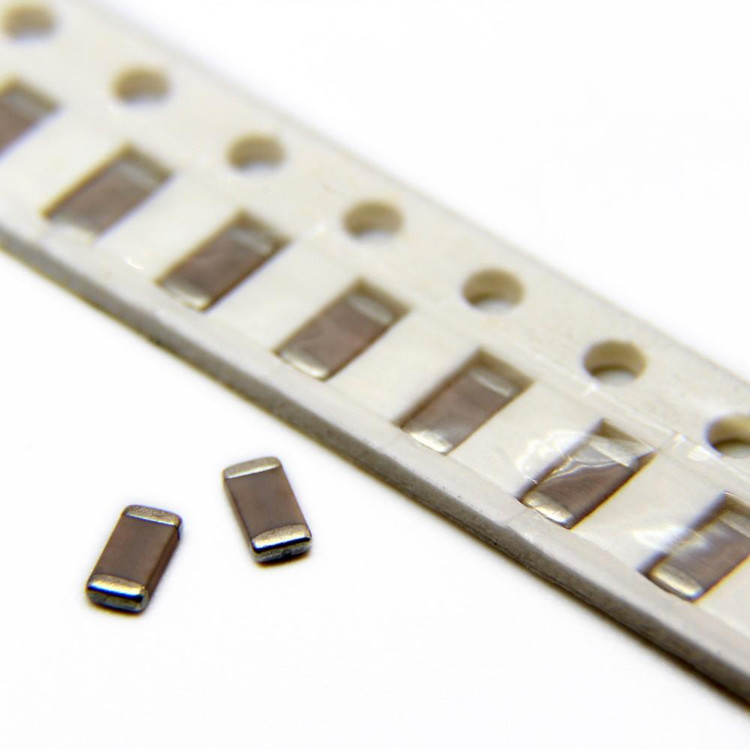

خازن 1 پیکوفاراد 1PF 50V NPO 1206

خازن سرامیکی 1pF 50V با تلرانس ±0.25pF و نوع دی‌الکتریک NPO در بسته‌بندی 1206 یکی از قطعات پرکاربرد در صنعت الکترونیک است که به دلیل دقت بالا، پایداری حرارتی عالی و عملکرد قابل اعتماد در فرکانس‌های بالا، در طراحی مدارات پیشرفته مورد استفاده قرار می‌گیرد. در ادامه، به بررسی مشخصات فنی، کاربردها و ویژگی‌های این خازن پرداخته می‌شود.

مشخصات فنی

1. ظرفیت (Capacitance): 1 پیکوفاراد (1pF)
   این مقدار ظرفیت بسیار کم نشان‌دهنده استفاده از این خازن در کاربردهایی است که نیاز به تنظیم دقیق و حداقل ذخیره بار الکتریکی دارند.
2. ولتاژ نامی (Voltage Rating): 50 ولت DC
   این خازن توانایی تحمل ولتاژ تا 50 ولت را دارد که آن را برای مدارات با ولتاژ متوسط مناسب می‌سازد.
3. تلرانس (Tolerance): ±0.25pF
   تلرانس بسیار پایین (±0.25pF) دقت بالای این خازن را نشان می‌دهد و آن را برای کاربردهای حساس مانند فیلترهای RF و اسیلاتورها ایده‌آل می‌کند.
4. نوع دی‌الکتریک (Dielectric): NPO (C0G)
   دی‌الکتریک NPO یکی از پایدارترین انواع مواد سرامیکی است که ضریب دمایی نزدیک به صفر (0±30 ppm/°C) دارد. این ویژگی باعث می‌شود ظرفیت خازن در بازه دمایی وسیع (-55°C تا +125°C) تقریباً ثابت بماند.
5. اندازه بسته‌بندی (Package): 1206
   ابعاد این خازن 3.2 میلی‌متر طول و 1.6 میلی‌متر عرض (SMD) است که برای نصب سطحی (Surface-Mount Technology) در بردهای متراکم مناسب است.
6. دمای کاری (Operating Temperature): -55°C تا +125°C
   این بازه دمایی گسترده، استفاده از خازن را در شرایط محیطی متنوع تضمین می‌کند.
7. ضریب کیفیت (Q Factor): بالا
   به دلیل استفاده از دی‌الکتریک NPO، این خازن اتلاف انرژی کمی دارد و ضریب کیفیت بالایی ارائه می‌دهد که در فرکانس‌های بالا بسیار مهم است.

ویژگی‌های کلیدی

• پایداری حرارتی: دی‌الکتریک NPO تغییرات ظرفیت را در برابر دما به حداقل می‌رساند.
• اتلاف کم (Low ESR): مقاومت سری معادل پایین، عملکرد بهینه در فرکانس‌های بالا را فراهم می‌کند.
• اندازه کوچک: بسته‌بندی 1206 امکان استفاده در طراحی‌های فشرده را می‌دهد.
• عملکرد در فرکانس بالا: مناسب برای مدارات RF، مخابراتی و اسیلاتورها.

کاربردها

این خازن به دلیل دقت و پایداری بالا در حوزه‌های زیر کاربرد دارد:

• مدارات RF و مایکروویو: برای فیلتراسیون و تطبیق امپدانس.
• اسیلاتورها و تایمرها: به منظور حفظ فرکانس ثابت.
• تجهیزات پزشکی: در دستگاه‌هایی که نیاز به دقت بالا دارند.
• صنعت هوافضا: به دلیل تحمل شرایط سخت محیطی.

مزایا و معایب

مزایا:

• دقت بالا در ظرفیت و تلرانس
• پایداری عالی در برابر تغییرات دما و فرکانس
• مناسب برای کاربردهای حساس

معایب:

• ظرفیت پایین (1pF) آن را برای ذخیره انرژی در مقیاس بزرگ نامناسب می‌کند.
• قیمت بالاتر نسبت به خازن‌های با تلرانس بیشتر (مانند ±10%).

نتیجه‌گیری

خازن 1pF 50V ±0.25pF NPO 1206 یک انتخاب حرفه‌ای برای مهندسان و طراحان مدارات الکترونیکی است که به دنبال دقت، پایداری و عملکرد قابل اعتماد در شرایط مختلف هستند. این محصول با ویژگی‌های برجسته خود، نقش مهمی در بهبود کیفیت و کارایی سیستم‌های پیشرفته ایفا می‌کند.

سوالات متداول (FAQ)

1. این خازن برای چه نوع پروژه‌هایی مناسب است؟
   این خازن به دلیل ظرفیت کم، تلرانس دقیق و پایداری حرارتی بالا، برای مدارات RF، اسیلاتورها، فیلترهای فرکانس بالا و کاربردهای حساس به دما و فرکانس مناسب است.
2. تفاوت دی‌الکتریک NPO با X7R چیست؟
   دی‌الکتریک NPO پایداری دمایی بسیار بهتری (نزدیک به صفر) نسبت به X7R دارد و تلرانس دقیق‌تری ارائه می‌دهد، در حالی که X7R ظرفیت‌های بالاتر و هزینه کمتری دارد اما پایداری کمتری در برابر دما نشان می‌دهد.
3. آیا این خازن برای مدارات دیجیتال مناسب است؟
   به طور کلی، برای مدارات دیجیتال که نیاز به خازن‌های با ظرفیت بالاتر (مانند 0.1µF) برای حذف نویز دارند، این خازن با ظرفیت 1pF مناسب نیست و بیشتر در مدارات آنالوگ و RF کاربرد دارد.
