خازن مولتی لایر سرامیکی 2.2پیکوفاراد 50ولت 2.2PF 50V 0.25PF NPO 1206

خازن سرامیکی SMD با مشخصات 2.2pF، 50V، ±0.25pF، NPO، سایز 1206 یکی از قطعات پرکاربرد در طراحی مدارات الکترونیکی است که به دلیل دقت بالا، پایداری حرارتی عالی و ابعاد مناسب، در پروژه‌های حرفه‌ای و صنعتی مورد استفاده قرار می‌گیرد. در ادامه به بررسی جامع این محصول بر اساس ویژگی‌های فنی و اطلاعات دیتاشیت می‌پردازیم:

1. مشخصات الکتریکی

• ظرفیت خازنی (Capacitance): این خازن دارای ظرفیت نامی 2.2 پیکوفاراد (pF) است که برای کاربردهایی با نیاز به مقادیر کم ظرفیت، مانند فیلترهای فرکانس بالا یا تنظیم دقیق نوسان‌سازها، ایده‌آل است.
• تلورانس (Tolerance): تلورانس ±0.25pF نشان‌دهنده دقت بسیار بالای این خازن است. این ویژگی آن را برای مداراتی که به پایداری و دقت بالا نیاز دارند، مناسب می‌سازد.
• ولتاژ نامی (Rated Voltage): با ولتاژ کاری 50 ولت، این خازن می‌تواند در مدارات با ولتاژ متوسط به خوبی عمل کند و از پایداری عملکرد در شرایط مختلف اطمینان حاصل کند.
• ضریب دمایی (Temperature Coefficient): استفاده از دی‌الکتریک NPO (Negative-Positive-Zero) به این معناست که تغییرات ظرفیت خازن با دما تقریباً صفر است (در محدوده ±30ppm/°C). این ویژگی، خازن را برای کاربردهای حساس به دما، مانند تجهیزات مخابراتی و نظامی، بسیار مناسب می‌کند.

2. ساختار و مواد

• نوع دی‌الکتریک: NPO یا C0G یک دی‌الکتریک سرامیکی کلاس I است که به دلیل پایداری حرارتی و فرکانسی بالا شناخته می‌شود. این نوع دی‌الکتریک در مقایسه با انواع X7R یا Y5V، تغییرات ظرفیت کمتری در برابر دما و ولتاژ دارد.

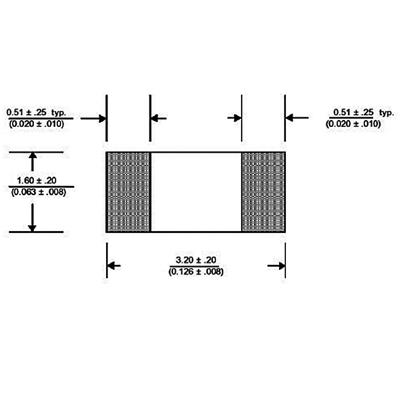

• بسته‌بندی (Package): سایز 1206 (3.2mm × 1.6mm) یک استاندارد صنعتی است که تعادلی بین اندازه کوچک و سهولت در نصب فراهم می‌کند. این ابعاد برای مونتاژ سطحی (SMD) با استفاده از دستگاه‌های خودکار بسیار مناسب است.

3. عملکرد و کاربردها

• پاسخ فرکانسی: به دلیل استفاده از دی‌الکتریک NPO، این خازن در فرکانس‌های بالا (RF و مایکروویو) عملکرد بسیار خوبی دارد و افت کیفیت سیگنال (Q Factor) آن بسیار کم است.
• پایداری: تلورانس دقیق و ضریب دمایی نزدیک به صفر، این خازن را برای استفاده در نوسان‌سازها، فیلترهای دقیق، و مدارات تنظیم فرکانس (Tuning Circuits) ایده‌آل می‌کند.
• کاربردها: این محصول به طور گسترده در تجهیزات مخابراتی، دستگاه‌های پزشکی، سیستم‌های راداری، و مدارات الکترونیکی پیشرفته مانند تقویت‌کننده‌های RF و سنسورها استفاده می‌شود.

4. مزایا و محدودیت‌ها

• مزایا:
  • دقت بالا در ظرفیت (±0.25pF)
  • پایداری حرارتی و فرکانسی فوق‌العاده
  • اندازه مناسب برای مونتاژ SMD
  • مناسب برای کاربردهای فرکانس بالا
• محدودیت‌ها:
  • ظرفیت پایین (2.2pF) آن را برای کاربردهایی که به ذخیره انرژی بیشتر نیاز دارند، نامناسب می‌کند.
  • قیمت ممکن است نسبت به خازن‌های با تلورانس کمتر (مانند ±10%) بالاتر باشد.

5. اطلاعات تکمیلی از دیتاشیت

بر اساس دیتاشیت‌های استاندارد برای خازن‌های مشابه (مانند سری CC1206 از YAGEO یا GRM از muRata):

• دمای کاری: معمولاً بین -55°C تا +125°C
• مقاومت عایقی (Insulation Resistance): بیش از 10GΩ
• حداکثر جریان نشتی: بسیار ناچیز (در حد نانوآمپر)

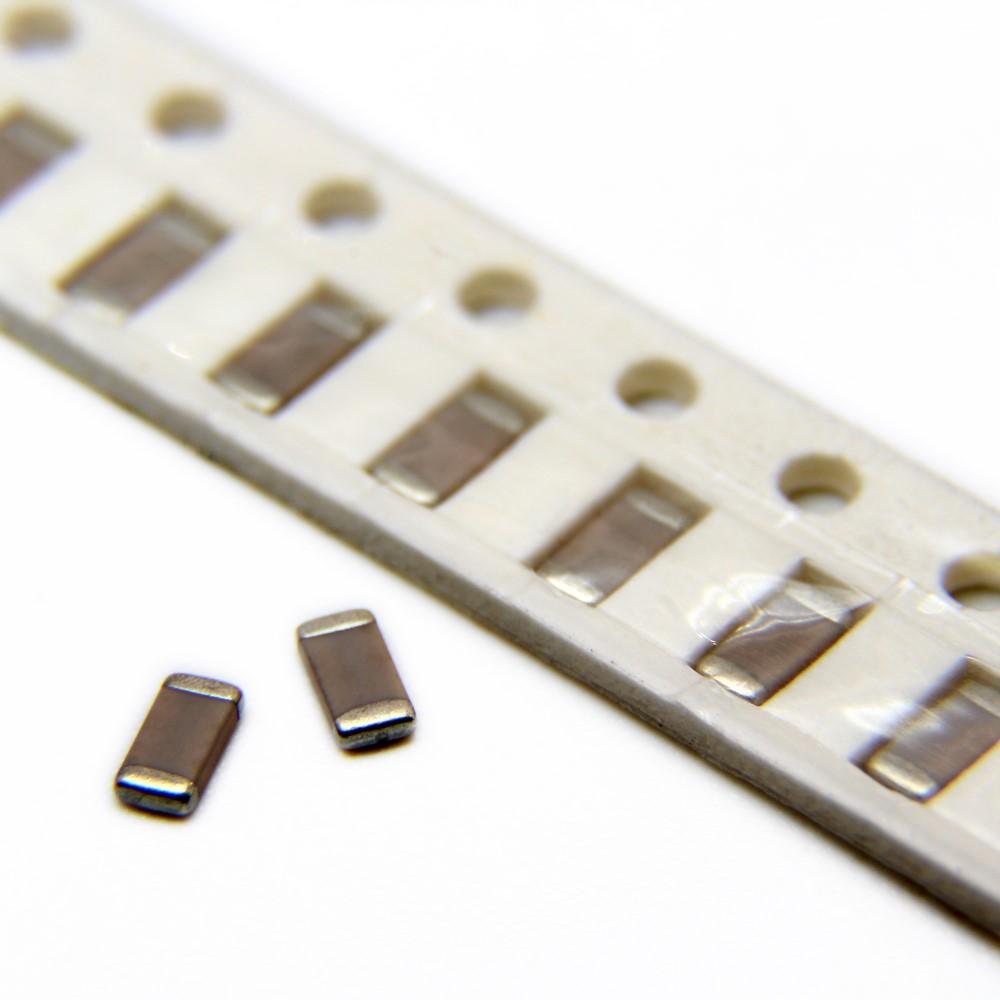

• بسته‌بندی: عرضه به صورت ریل (Tape and Reel) برای استفاده در خطوط تولید خودکار

این خازن با کدهایی مانند CC1206CRNPO9BN2R2 شناخته می‌شود که در آن "CR" به تلورانس ±0.25pF، "NPO" به نوع دی‌الکتریک، و "2R2" به ظرفیت 2.2pF اشاره دارد.

سوالات متداول (FAQ)

1. این خازن برای چه نوع پروژه‌هایی مناسب است؟
   این خازن به دلیل دقت بالا و پایداری دمایی، برای پروژه‌های حساس مانند مدارات RF، نوسان‌سازها، فیلترهای فرکانس بالا، و تجهیزات مخابراتی مناسب است. اگر به ظرفیت بیشتری نیاز دارید، باید از خازن‌هایی با مقادیر بالاتر استفاده کنید.
2. تفاوت NPO با X7R چیست؟
   NPO دارای پایداری دمایی بسیار بالاتر (نزدیک به صفر) و تلورانس دقیق‌تر است، در حالی که X7R تغییرات ظرفیت بیشتری با دما و ولتاژ دارد (تا ±15%) و معمولاً ارزان‌تر است. انتخاب بین این دو به نیازهای پروژه بستگی دارد.
3. آیا این خازن برای مونتاژ دستی مناسب است؟
   سایز 1206 به دلیل ابعاد نسبتاً بزرگ‌تر در مقایسه با 0805 یا 0603، برای مونتاژ دستی با هویه مناسب است، اما برای دقت بیشتر و تولید انبوه، استفاده از دستگاه‌های مونتاژ SMD توصیه می‌شود.
