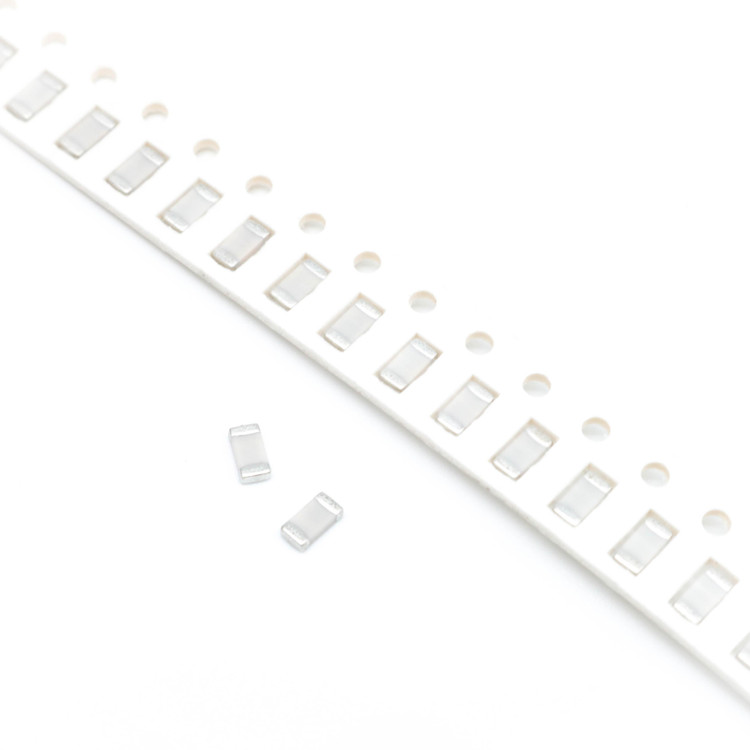

خازن 3.3 پیکوفاراد 3.3PF 50V NPO 1206

خازن سرامیکی چندلایه (MLCC) با مشخصات 3.3pF، 50V، ±0.25pF، NPO، سایز 1206 یکی از اجزای کلیدی در طراحی مدارات الکترونیکی با کارایی بالا است. این خازن به دلیل ویژگی‌های برجسته‌اش از جمله پایداری حرارتی، تلرانس دقیق و ابعاد استاندارد، در کاربردهای متنوعی مانند مدارات RF، فیلترها، و سیستم‌های حساس به فرکانس مورد استفاده قرار می‌گیرد. در ادامه به بررسی تخصصی این محصول بر اساس اطلاعات فنی و دیتاشیت‌های رایج می‌پردازیم.

مشخصات فنی اصلی

1. ظرفیت (Capacitance): 3.3 پیکوفاراد (pF)
   • این مقدار ظرفیت پایین، این خازن را برای کاربردهای فرکانس بالا و تنظیم دقیق مناسب می‌کند.
2. ولتاژ نامی (Voltage Rating): 50 ولت
   • ولتاژ کاری 50 ولت، این خازن را برای استفاده در مدارات با ولتاژ متوسط تا پایین ایده‌آل می‌سازد.
3. تلرانس (Tolerance): ±0.25pF
   • تلرانس بسیار دقیق ±0.25pF نشان‌دهنده دقت بالای این خازن است که در تنظیمات حساس و کالیبراسیون مدارات حیاتی است.
4. نوع دی‌الکتریک (Dielectric): NPO (C0G)
   • دی‌الکتریک NPO یکی از پایدارترین مواد سرامیکی است که ضریب حرارتی نزدیک به صفر (0±30 ppm/°C) دارد. این ویژگی باعث می‌شود ظرفیت خازن با تغییرات دما تقریباً ثابت بماند.
5. بسته‌بندی (Package): 1206

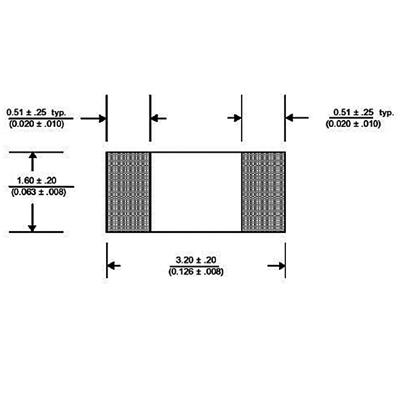

   • ابعاد استاندارد 1206 (3.2mm × 1.6mm) این خازن را برای نصب سطحی (SMD) در طراحی‌های مدرن و فشرده مناسب می‌کند.
6. دمای کاری (Operating Temperature): -55°C تا +125°C
   • محدوده دمایی گسترده، عملکرد قابل اعتماد در شرایط محیطی متنوع را تضمین می‌کند.

ویژگی‌های برجسته

• پایداری فرکانسی و حرارتی: دی‌الکتریک NPO با حداقل تغییرات ظرفیت در برابر دما و فرکانس، این خازن را برای کاربردهای RF و مدارات نوسان‌ساز (Oscillator) ایده‌آل می‌کند.
• کیفیت بالا و قابلیت اطمینان: خازن‌های NPO معمولاً از مواد سرامیکی با کیفیت ساخته می‌شوند که عمر طولانی و مقاومت در برابر رطوبت و تنش‌های مکانیکی را فراهم می‌کنند.
• اندازه کوچک و نصب آسان: بسته‌بندی 1206 امکان استفاده در بردهای متراکم و تولید انبوه را تسهیل می‌کند.

کاربردها

این خازن به دلیل دقت بالا و پایداری، در موارد زیر به کار می‌رود:

• مدارات RF و مخابراتی: برای تطبیق امپدانس و فیلتراسیون سیگنال.
• نوسان‌سازها و تایمرها: به دلیل پایداری ظرفیت در فرکانس‌های مختلف.
• تجهیزات پزشکی و نظامی: که نیاز به دقت و قابلیت اطمینان بالا دارند.
• فیلترهای دقیق: برای حذف نویز در مدارات حساس.

تحلیل عملکرد بر اساس دیتاشیت

بر اساس دیتاشیت‌های استاندارد (مانند محصولات شرکت‌های Yageo، Murata یا AVX)، این خازن دارای ویژگی‌های زیر است:

• ESR پایین (Equivalent Series Resistance): مقاومت سری معادل کم، باعث کاهش اتلاف انرژی در فرکانس‌های بالا می‌شود.
• Q Factor بالا: فاکتور کیفیت بالا، عملکرد بهینه در مدارات تشدید را تضمین می‌کند.
• عدم پلاریته: مانند سایر خازن‌های سرامیکی، این محصول پلاریته ندارد و نصب آن در هر جهت امکان‌پذیر است.

مزایا و محدودیت‌ها

• مزایا:
  • تلرانس دقیق و پایداری حرارتی عالی.
  • مناسب برای فرکانس‌های بالا و کاربردهای حساس.
  • ابعاد کوچک و سازگاری با فرآیندهای نصب خودکار.
• محدودیت‌ها:
  • ظرفیت پایین (3.3pF) آن را برای کاربردهایی که نیاز به ذخیره‌سازی انرژی بیشتر دارند، نامناسب می‌کند.
  • قیمت بالاتر نسبت به خازن‌های با تلرانس کمتر (مانند ±10%).

نتیجه‌گیری

خازن 3.3pF 50V ±0.25pF NPO 1206 یک انتخاب حرفه‌ای برای مهندسان و طراحانی است که به دنبال دقت، پایداری و کارایی در مدارات خود هستند. این محصول با ترکیب ویژگی‌های فنی پیشرفته و طراحی استاندارد، نیازهای پروژه‌های پیچیده را به خوبی برآورده می‌کند.

سوالات متداول (FAQ)

1. تفاوت خازن NPO با سایر دی‌الکتریک‌ها مثل X7R چیست؟
   • خازن‌های NPO پایداری حرارتی و فرکانسی بالاتری نسبت به X7R دارند، اما ظرفیت آن‌ها معمولاً کمتر است. X7R تغییرات ظرفیت بیشتری با دما دارد (±15%) و برای کاربردهای عمومی‌تر مناسب است.
2. آیا این خازن برای مدارات صوتی مناسب است؟
   • بله، به دلیل دقت بالا و پایداری، این خازن می‌تواند در فیلترهای صوتی یا مدارات تنظیم فرکانس استفاده شود، اما برای ذخیره‌سازی انرژی در صوت، خازن‌هایی با ظرفیت بالاتر توصیه می‌شود.
3. چگونه می‌توان کیفیت این خازن را در یک مدار تست کرد؟
   • با استفاده از یک LCR متر می‌توانید ظرفیت، ESR و فاکتور کیفیت (Q) را اندازه‌گیری کنید. همچنین تست در دماهای مختلف می‌تواند پایداری حرارتی آن را تأیید کند.
