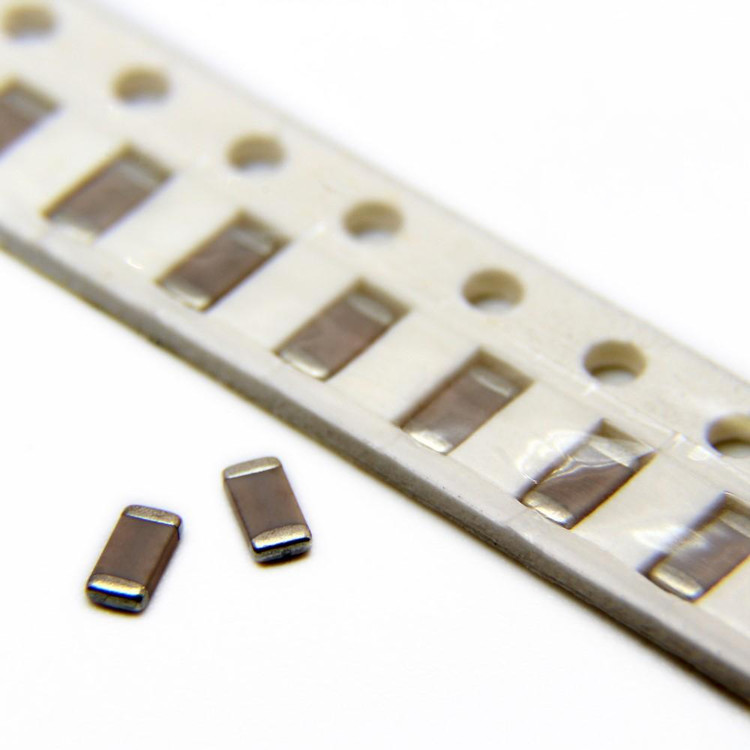

خازن 4.7 پیکوفاراد 4.7PF 50V NPO 1206

خازن سرامیکی 4.7 پیکوفاراد (pF) با ولتاژ نامی 50 ولت، تلرانس ±0.25pF، دی‌الکتریک NP0 و بسته‌بندی 1206 یکی از اجزای پرکاربرد در طراحی مدارات الکترونیکی است که به دلیل دقت بالا، پایداری حرارتی و عملکرد عالی در فرکانس‌های بالا، مورد توجه مهندسان و طراحان قرار گرفته است. در ادامه به بررسی مشخصات فنی این محصول بر اساس اطلاعات استاندارد دیتاشیت‌ها و ویژگی‌های آن می‌پردازیم.

مشخصات فنی کلیدی

1. ظرفیت نامی (Capacitance):
   این خازن دارای ظرفیت 4.7 پیکوفاراد (معادل 0.0047 نانوفاراد) است. این مقدار کم ظرفیت، آن را برای کاربردهایی که نیاز به تنظیم دقیق و فیلتراسیون در فرکانس‌های بالا دارند، ایده‌آل می‌سازد.
2. ولتاژ نامی (Rated Voltage):
   با ولتاژ نامی 50 ولت، این خازن می‌تواند در مدارات با ولتاژهای متوسط تا پایین به‌خوبی عمل کند و از پایداری الکتریکی بالایی برخوردار است.
3. تلرانس (Tolerance):
   تلرانس ±0.25pF نشان‌دهنده دقت بسیار بالای این خازن است. این سطح از دقت برای کاربردهای حساس مانند اسیلاتورها، فیلترهای RF و مدارات تنظیم فرکانس ضروری است.
4. دی‌الکتریک (Dielectric):
   استفاده از ماده دی‌الکتریک NP0 (که به نام C0G نیز شناخته می‌شود) باعث شده این خازن دارای ضریب دمایی بسیار پایین (0 ± 30 ppm/°C) باشد. این ویژگی به معنای پایداری ظرفیت در برابر تغییرات دما است و آن را برای محیط‌هایی با دمای متغیر مناسب می‌کند.
5. بسته‌بندی (Package):
   این خازن در اندازه استاندارد 1206 (3.2 میلی‌متر طول × 1.6 میلی‌متر عرض) عرضه می‌شود که یک بسته‌بندی SMD (Surface-Mount Device) است. این ابعاد، نصب آسان و سریع را با استفاده از تکنولوژی نصب سطحی (SMT) فراهم می‌کند و فضای کمی را روی برد اشغال می‌کند.
6. محدوده دمای کاری (Operating Temperature):
   معمولاً خازن‌های NP0 در محدوده دمایی -55 تا +125 درجه سانتی‌گراد عملکرد قابل اعتمادی دارند، که این ویژگی آن‌ها را برای کاربردهای صنعتی و نظامی مناسب می‌سازد.
7. کیفیت و پایداری:
   خازن‌های NP0 به دلیل عدم تغییر ظرفیت با ولتاژ یا فرکانس، در مقایسه با دی‌الکتریک‌های دیگر مانند X7R یا Y5V، از پایداری بیشتری برخوردارند. این موضوع آن‌ها را به گزینه‌ای ایده‌آل برای مدارات دقیق تبدیل می‌کند.

کاربردها

• فیلترهای فرکانس بالا: به دلیل ظرفیت کم و پایداری دی‌الکتریک، این خازن در فیلترهای RF و مایکروویو عملکردی عالی دارد.
• اسیلاتورها: دقت بالای تلرانس و پایداری حرارتی، آن را برای استفاده در اسیلاتورهای کوارتز یا مدارات تنظیم فرکانس مناسب می‌کند.
• کوپلاژ و بای‌پس: در مدارات دیجیتال و آنالوگ برای کوپلاژ سیگنال یا حذف نویز استفاده می‌شود.
• تجهیزات پزشکی و هوافضا: پایداری و قابلیت اطمینان این خازن، آن را برای کاربردهای حساس و حیاتی مناسب می‌سازد.

مزایا

• دقت بالا در ظرفیت و تلرانس
• پایداری حرارتی و الکتریکی فوق‌العاده
• اندازه کوچک و سازگاری با فرآیندهای تولید خودکار
• عمر طولانی و مقاومت در برابر رطوبت (به لطف پوشش‌های محافظ در مدل‌های باکیفیت)

محدودیت‌ها

• ظرفیت پایین این خازن، استفاده از آن را به مدارات خاص محدود می‌کند و برای کاربردهایی که نیاز به ظرفیت بالاتر دارند، مناسب نیست.
• هزینه نسبتاً بالاتر در مقایسه با خازن‌های با دی‌الکتریک‌های دیگر مانند X7R به دلیل دقت و کیفیت ساخت.

جمع‌بندی

خازن 4.7pF 50V ±0.25pF NP0 1206 یک انتخاب حرفه‌ای برای طراحان مدارات الکترونیکی است که به دنبال دقت، پایداری و عملکرد قابل اعتماد در شرایط مختلف هستند. این محصول با ترکیب اندازه کوچک، تلرانس دقیق و دی‌الکتریک NP0، نیازهای پروژه‌های پیشرفته را به‌خوبی برآورده می‌کند.

سوالات متداول (FAQ)

1. تفاوت خازن NP0 با X7R چیست؟
   خازن‌های NP0 (یا C0G) دارای پایداری حرارتی و الکتریکی بیشتری نسبت به X7R هستند و ظرفیت آن‌ها با تغییر دما یا ولتاژ تغییر نمی‌کند. در مقابل، X7R ظرفیت بیشتری ارائه می‌دهد اما دقت و پایداری کمتری دارد.
2. آیا این خازن برای مدارات صوتی مناسب است؟
   بله، به دلیل دقت بالا و نویز پایین، این خازن می‌تواند در بخش‌های حساس مدارات صوتی مانند فیلترها یا اسیلاتورها استفاده شود، اما برای ظرفیت‌های بالاتر ممکن است گزینه‌های دیگری مناسب‌تر باشند.
3. چگونه می‌توان این خازن را روی برد نصب کرد؟
   این خازن به صورت SMD طراحی شده و با استفاده از تکنولوژی نصب سطحی (SMT) و فرآیند لحیم‌کاری Reflow یا Wave روی برد نصب می‌شود. اطمینان از دمای مناسب لحیم‌کاری برای جلوگیری از آسیب به خازن ضروری است.
