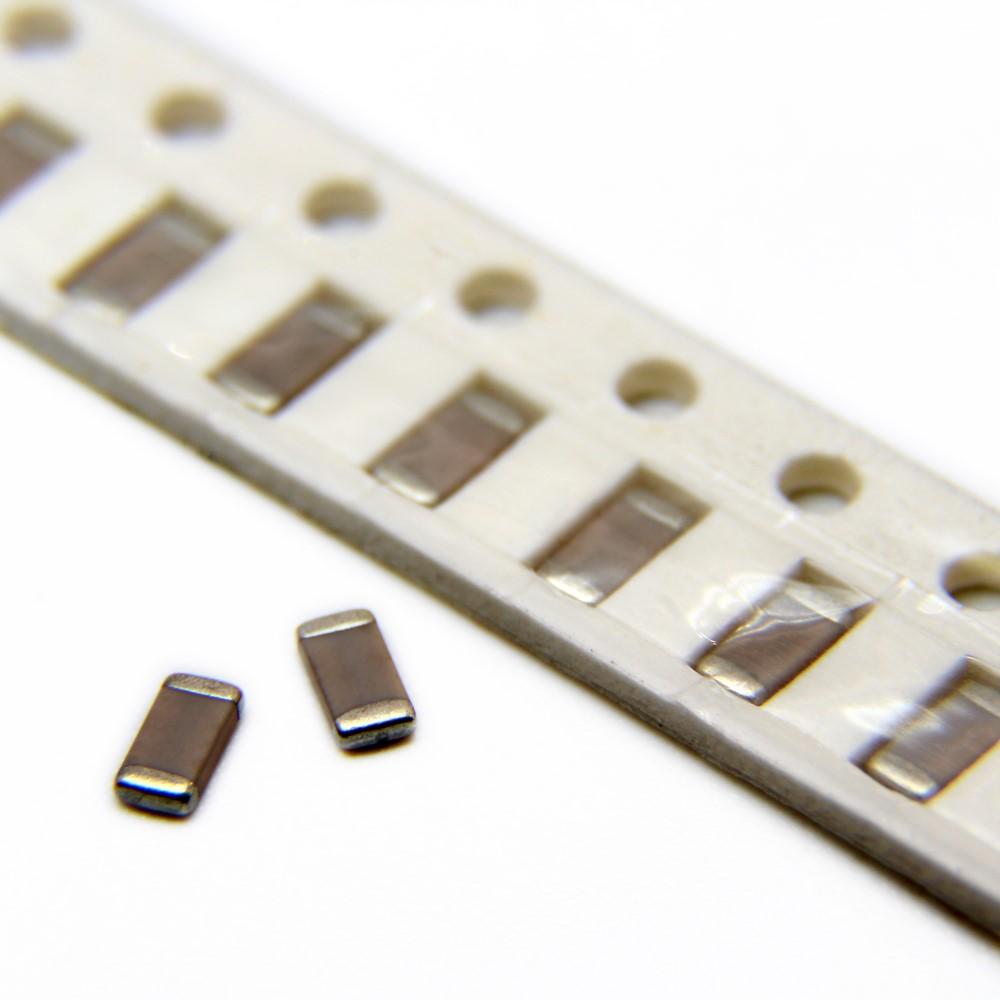

خازن مولتی لایر سرامیکی 5.6پیکوفاراد 50ولت 5.6PF 50V 0.5PF NPO 1206

خازن سرامیکی 5.6pF با ولتاژ نامی 50 ولت، تلرانس ±0.5pF، دی‌الکتریک NPO و بسته‌بندی 1206 یکی از قطعات پرکاربرد در صنعت الکترونیک است که به دلیل دقت بالا، پایداری حرارتی و عملکرد قابل اعتماد در فرکانس‌های بالا، انتخابی ایده‌آل برای طراحی مدارات پیشرفته محسوب می‌شود. در ادامه، ویژگی‌های فنی این محصول را به صورت جامع و حرفه‌ای بررسی می‌کنیم:

مشخصات فنی:

1. ظرفیت (Capacitance):
   ظرفیت نامی این خازن 5.6 پیکوفاراد (pF) است. این مقدار کم ظرفیت، آن را برای کاربردهایی که نیاز به تنظیم دقیق امپدانس یا فیلتراسیون در فرکانس‌های بالا دارند، مناسب می‌سازد.
2. تلرانس (Tolerance):
   تلرانس ±0.5pF نشان‌دهنده دقت بالای این خازن است. این سطح از دقت، معمولاً در خازن‌های با ظرفیت پایین‌تر از 10pF استفاده می‌شود و برای کاربردهای حساس مانند نوسان‌سازها و فیلترهای RF حیاتی است.
3. ولتاژ نامی (Voltage Rating):
   ولتاژ کاری 50 ولت، این خازن را برای استفاده در مدارات با ولتاژ متوسط تا پایین مناسب می‌کند. این مشخصه تضمین می‌کند که خازن در برابر ولتاژهای معمول در اکثر سیستم‌های الکترونیکی مقاومت کافی دارد.
4. دی‌الکتریک (Dielectric):
   استفاده از دی‌الکتریک NPO (که به نام C0G نیز شناخته می‌شود) یکی از نقاط قوت این خازن است. NPO به دلیل ضریب دمایی نزدیک به صفر (0±30 ppm/°C)، پایداری بی‌نظیری در برابر تغییرات دما ارائه می‌دهد. این ویژگی باعث می‌شود که ظرفیت خازن در بازه دمایی وسیع (-55°C تا +125°C) تقریباً ثابت باقی بماند.
5. بسته‌بندی (Package):
   این خازن در پکیج استاندارد 1206 (ابعاد 3.2 میلی‌متر طول × 1.6 میلی‌متر عرض) عرضه می‌شود که یک اندازه متداول در فناوری نصب سطحی (SMD) است. این ابعاد تعادل مناسبی بین اندازه کوچک و سهولت لحیم‌کاری فراهم می‌کند.
6. نوع خازن:
   خازن چندلایه سرامیکی (MLCC) با ساختار متراکم و مقاوم، که برای کاربردهای با قابلیت اطمینان بالا طراحی شده است.
7. فرکانس کاری:
   به دلیل استفاده از دی‌الکتریک NPO، این خازن عملکرد عالی در فرکانس‌های بالا دارد و برای مدارات RF، نوسان‌سازها و فیلترها بسیار مناسب است. فاکتور کیفیت (Q Factor) بالا و اتلاف دی‌الکتریک پایین (Low Dissipation Factor) از دیگر مزایای آن است.
8. کاربردها:
   • مدارات RF و مخابراتی: به دلیل پایداری و دقت بالا.
   • نوسان‌سازها (Oscillators): برای تنظیم فرکانس دقیق.
   • فیلترهای فرکانس بالا: به منظور حذف نویز یا انتخاب سیگنال.
   • تجهیزات پزشکی و نظامی: که نیاز به قابلیت اطمینان و پایداری دارند.

مزایا:

• پایداری حرارتی: ضریب دمایی پایین NPO، تغییرات ظرفیت را در شرایط مختلف دمایی به حداقل می‌رساند.
• دقت بالا: تلرانس ±0.5pF برای کاربردهای حساس به ظرفیت ایده‌آل است.
• اندازه مناسب: پکیج 1206 امکان استفاده در طراحی‌های فشرده را فراهم می‌کند.
• طول عمر بالا: خازن‌های MLCC با دی‌الکتریک NPO معمولاً مقاومت خوبی در برابر پیری و فرسودگی دارند.

محدودیت‌ها:

• ظرفیت پایین (5.6pF) این خازن را برای کاربردهایی که نیاز به ذخیره‌سازی انرژی زیاد دارند (مانند خازن‌های بای‌پس بزرگ) نامناسب می‌کند.
• هزینه ممکن است نسبت به خازن‌های با دی‌الکتریک X7R یا Y5V بالاتر باشد، به دلیل دقت و کیفیت ساخت.

دیتاشیت و استانداردهای مرتبط:

بر اساس دیتاشیت‌های متداول برای خازن‌های 1206 NPO (مانند محصولات شرکت‌هایی نظیر Murata، KEMET یا Yageo)، این خازن با استانداردهای RoHS سازگار است و معمولاً در دمای عملیاتی -55°C تا +125°C تست می‌شود. اطلاعات دقیق‌تر مانند مقاومت عایقی (Insulation Resistance)، جریان نشتی (Leakage Current) و ظرفیت معادل سری (ESR) در دیتاشیت خاص محصول قابل بررسی است.

سوالات متداول (FAQ):

1. این خازن برای چه نوع پروژه‌هایی مناسب است؟
   این خازن به دلیل ظرفیت پایین، تلرانس دقیق و دی‌الکتریک NPO، برای مدارات فرکانس بالا مانند نوسان‌سازها، فیلترهای RF و سیستم‌های مخابراتی مناسب است. همچنین در پروژه‌هایی که پایداری دمایی اهمیت دارد، عملکرد خوبی دارد.
2. تفاوت دی‌الکتریک NPO با X7R چیست؟
   دی‌الکتریک NPO پایداری دمایی بسیار بالاتری (0±30 ppm/°C) نسبت به X7R (±15% تغییر ظرفیت در بازه دمایی) دارد و برای کاربردهای دقیق‌تر استفاده می‌شود، اما ظرفیت‌های قابل ارائه با NPO معمولاً کمتر از X7R است.
3. آیا می‌توان از این خازن در مدارات قدرت استفاده کرد؟
   خیر، این خازن با ظرفیت 5.6pF و ولتاژ 50V برای کاربردهای قدرت که نیاز به ظرفیت بالا (مثلاً در حد میکروفاراد) دارند، طراحی نشده است. بهتر است از آن در مدارات سیگنال یا تنظیم فرکانس استفاده شود.
