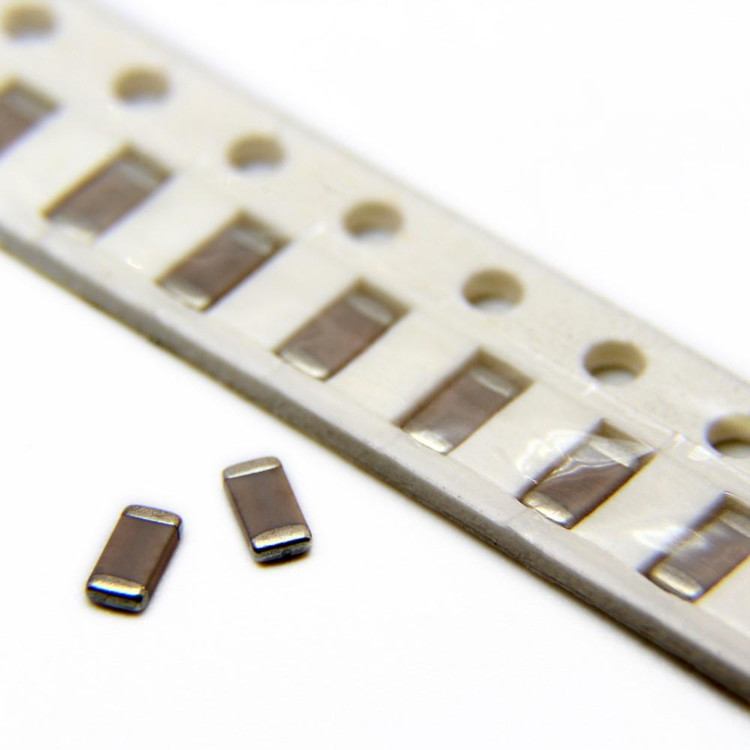

خازن 6.8 پیکوفاراد 6.8PF 50V NPO 1206

خازن سرامیکی 6.8pF با ولتاژ نامی 50 ولت، تلرانس ±0.25pF، دی‌الکتریک NPO و بسته‌بندی 1206 یکی از قطعات پرکاربرد در طراحی مدارات الکترونیکی است که به دلیل دقت بالا، پایداری حرارتی و عملکرد قابل اعتماد در فرکانس‌های بالا شناخته می‌شود. در ادامه به بررسی جامع این محصول از منظر فنی و کاربردی می‌پردازیم.

مشخصات فنی کلیدی

1. ظرفیت (Capacitance):
   این خازن دارای ظرفیت نامی 6.8 پیکوفاراد (pF) است که برای کاربردهای دقیق در مدارات RF، فیلترها و نوسان‌سازها ایده‌آل است. ظرفیت کم این خازن آن را برای تنظیم فرکانس و جفت‌سازی سیگنال‌های با فرکانس بالا مناسب می‌کند.
2. ولتاژ نامی (Rated Voltage):
   با ولتاژ کاری 50 ولت، این خازن می‌تواند در مدارات با ولتاژ متوسط به‌خوبی عمل کند و از پایداری الکتریکی بالایی برخوردار است. این ویژگی آن را برای استفاده در سیستم‌های منبع تغذیه و مدارات دیجیتال مناسب می‌سازد.
3. تلرانس (Tolerance):
   تلرانس ±0.25pF نشان‌دهنده دقت بسیار بالای این خازن است. این سطح از دقت در کاربردهایی که تغییرات کوچک ظرفیت می‌تواند عملکرد مدار را تحت تأثیر قرار دهد (مانند مدارات تنظیم‌شده فرکانس بالا) حیاتی است.
4. دی‌الکتریک NPO (C0G):
   دی‌الکتریک NPO (که به عنوان C0G نیز شناخته می‌شود) یکی از پایدارترین انواع دی‌الکتریک‌های سرامیکی است. این ماده با ضریب دمایی نزدیک به صفر (0 ± 30 ppm/°C)، تغییرات ظرفیت را در بازه دمایی وسیع (-55°C تا +125°C) به حداقل می‌رساند. این ویژگی، خازن را برای استفاده در محیط‌های با دمای متغیر یا کاربردهای حساس به دما ایده‌آل می‌کند.
5. بسته‌بندی (Package):
   اندازه 1206 (3.2mm × 1.6mm) یک استاندارد متداول در قطعات SMD (Surface-Mount Device) است که تعادل مناسبی بین ابعاد کوچک و سهولت نصب ارائه می‌دهد. این بسته‌بندی امکان استفاده در طراحی‌های متراکم بردهای مدار چاپی (PCB) را فراهم می‌کند.
6. نوع نصب:
   این خازن به‌صورت سطح‌نصب (SMD) طراحی شده است و با فرآیندهای لحیم‌کاری استاندارد مانند Reflow Soldering سازگار است. پوشش سرامیکی آن مقاومت خوبی در برابر رطوبت و آسیب‌های ناشی از لحیم‌کاری ارائه می‌دهد.

کاربردها

• مدارات RF و مخابراتی: به دلیل ظرفیت کم و پایداری بالا، این خازن در فیلترهای فرکانس بالا، آنتن‌ها و مدارات تطبیق امپدانس استفاده می‌شود.
• نوسان‌سازها (Oscillators): دقت تلرانس و پایداری حرارتی آن را برای استفاده در کریستال‌ها و مدارات تنظیم فرکانس مناسب می‌کند.
• سیستم‌های دیجیتال: در جفت‌سازی (Coupling) و فیلترگذاری (Bypassing) سیگنال‌ها در مدارات میکروکنترلری کاربرد دارد.
• تجهیزات پزشکی و صنعتی: پایداری و قابلیت اطمینان این خازن، آن را برای دستگاه‌های حساس و حیاتی ایده‌آل می‌سازد.

مزایا

• پایداری حرارتی بی‌نظیر: دی‌الکتریک NPO تضمین‌کننده عملکرد ثابت در شرایط دمایی مختلف است.
• دقت بالا: تلرانس ±0.25pF خطای حداقلی را در تنظیمات دقیق فراهم می‌کند.
• اندازه مناسب: بسته‌بندی 1206 امکان استفاده در طراحی‌های فشرده را فراهم می‌کند.
• مقاومت در برابر رطوبت: پوشش سرامیکی، طول عمر و قابلیت اطمینان را افزایش می‌دهد.

محدودیت‌ها

• ظرفیت محدود: ظرفیت 6.8pF برای کاربردهایی که به خازن‌های با ظرفیت بالا نیاز دارند مناسب نیست.
• هزینه بالاتر: دقت بالا و دی‌الکتریک NPO ممکن است هزینه تولید را نسبت به خازن‌های عمومی‌تر افزایش دهد.

نتیجه‌گیری

خازن 6.8pF 50V ±0.25pF NPO 1206 یک انتخاب حرفه‌ای برای مهندسان و طراحانی است که به دنبال عملکرد پایدار، دقت بالا و دوام در مدارات خود هستند. این قطعه با ترکیب ویژگی‌های فنی برجسته و سازگاری با فرآیندهای تولید مدرن، گزینه‌ای ایده‌آل برای پروژه‌های پیشرفته الکترونیکی محسوب می‌شود.

سوالات متداول (FAQ)

1. دی‌الکتریک NPO چه تفاوتی با سایر دی‌الکتریک‌ها مانند X7R دارد؟
   دی‌الکتریک NPO (یا C0G) پایداری حرارتی بسیار بالاتری نسبت به X7R دارد و تغییرات ظرفیت آن با دما تقریباً صفر است. در مقابل، X7R تلرانس دمایی بیشتری دارد و برای کاربردهای با ظرفیت بالاتر مناسب‌تر است، اما دقت و پایداری کمتری نسبت به NPO ارائه می‌دهد.
2. آیا این خازن برای مدارات با ولتاژ بیش از 50 ولت قابل استفاده است؟
   خیر، ولتاژ نامی این خازن 50 ولت است و استفاده از آن در ولتاژهای بالاتر می‌تواند منجر به خرابی یا کاهش عمر مفید آن شود. برای ولتاژهای بالاتر، باید خازنی با ولتاژ نامی بیشتر انتخاب شود.
3. چگونه می‌توان این خازن را در یک PCB نصب کرد؟
   این خازن به‌صورت SMD طراحی شده و با استفاده از فرآیند لحیم‌کاری Reflow یا Wave Soldering قابل نصب است. باید دمای لحیم‌کاری و زمان آن طبق توصیه‌های دیتاشیت (معمولاً حداکثر 260°C به مدت 10 ثانیه) کنترل شود تا از آسیب به خازن جلوگیری شود.
