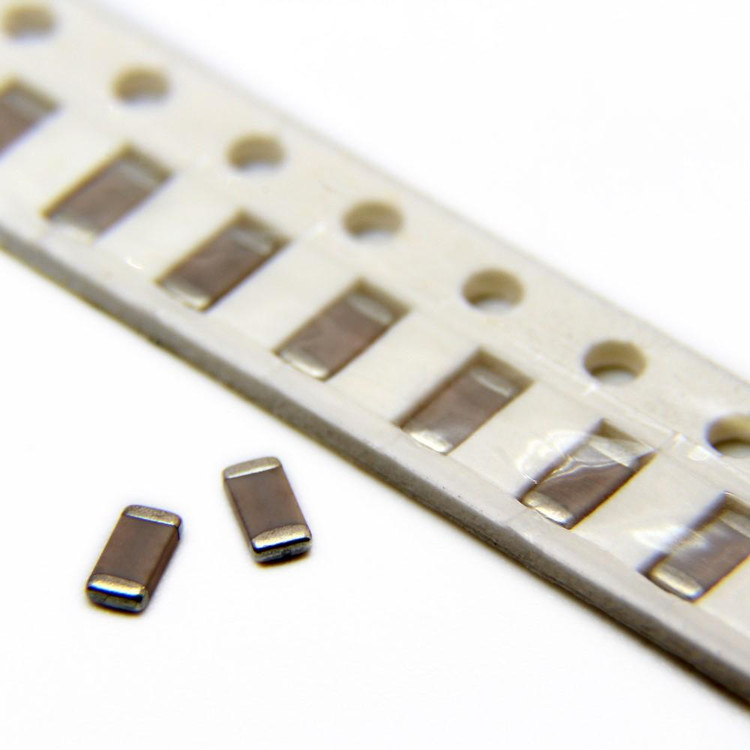

خازن 8.2 پیکوفاراد 8.2PF SMD 50V NPO 1206

خازن سرامیکی 8.2pF 50V ±0.25pF NPO در بسته‌بندی SMD 1206 یکی از محصولات پرکاربرد در صنعت الکترونیک است که توسط تولیدکنندگان معتبر مانند YAGEO عرضه می‌شود. این خازن به دلیل دقت بالا، پایداری حرارتی عالی و عملکرد قابل اعتماد در فرکانس‌های بالا، انتخابی ایده‌آل برای کاربردهای حرفه‌ای در مدارهای الکترونیکی محسوب می‌شود. در ادامه به بررسی دقیق مشخصات فنی و ویژگی‌های این محصول پرداخته‌ایم.

مشخصات فنی کلیدی

1. ظرفیت نامی (Capacitance):
   ظرفیت این خازن 8.2 پیکوفاراد (pF) است که با تلرانس بسیار دقیق ±0.25pF عرضه می‌شود. این دقت بالا برای کاربردهایی که نیاز به تنظیم دقیق پارامترهای الکتریکی دارند، بسیار حیاتی است.
2. ولتاژ نامی (Rated Voltage):
   ولتاژ کاری این خازن 50 ولت DC است که آن را برای استفاده در مدارهای با ولتاژ پایین تا متوسط مناسب می‌سازد.
3. نوع دی‌الکتریک (Dielectric):
   این خازن از نوع NPO (Negative-Positive-Zero) است که به عنوان یکی از پایدارترین انواع دی‌الکتریک‌های سرامیکی شناخته می‌شود. NPO دارای ضریب دمایی نزدیک به صفر است (0±30 ppm/°C)، به این معنا که تغییرات دما تأثیر ناچیزی بر ظرفیت خازن دارد.
4. ابعاد و بسته‌بندی (Package):
   این خازن در قالب استاندارد 1206 SMD (3.2mm x 1.6mm) طراحی شده است که ابعادی متداول و سازگار با فرآیندهای مونتاژ خودکار (SMT) در خطوط تولید است.
5. تلرانس (Tolerance):
   تلرانس ±0.25pF نشان‌دهنده دقت فوق‌العاده این خازن است که آن را برای کاربردهای حساس مانند فیلترهای RF و اسیلاتورها مناسب می‌کند.
6. دمای کاری (Operating Temperature):
   محدوده دمای کاری این خازن معمولاً بین -55°C تا +125°C است (بسته به دیتاشیت دقیق تولیدکننده)، که عملکرد پایدار آن را در شرایط محیطی متنوع تضمین می‌کند.
7. ویژگی‌های فرکانسی:
   به دلیل استفاده از دی‌الکتریک NPO، این خازن دارای افت کم (Low Loss) و پایداری بالا در فرکانس‌های زیاد است، که آن را به گزینه‌ای ایده‌آل برای کاربردهای RF و مخابراتی تبدیل می‌کند.

مزایا و ویژگی‌های برجسته

• پایداری حرارتی: دی‌الکتریک NPO باعث می‌شود که ظرفیت خازن در برابر تغییرات دما تقریباً ثابت بماند، که این ویژگی در طراحی مدارهای دقیق و حساس به دما بسیار مهم است.
• دقت بالا: تلرانس ±0.25pF این خازن را برای تنظیم دقیق فرکانس‌ها و فیلتراسیون سیگنال‌ها مناسب می‌کند.
• اندازه کوچک: بسته‌بندی 1206 امکان استفاده در طراحی‌های فشرده و مدرن را فراهم می‌کند.
• مقاومت در برابر رطوبت و خوردگی: پوشش سرامیکی باکیفیت این خازن، مقاومت خوبی در برابر شرایط محیطی ارائه می‌دهد.

کاربردها

خازن 8.2pF 50V NPO 1206 به طور گسترده در موارد زیر استفاده می‌شود:

• مدارهای RF و مخابراتی: برای فیلترها، اسیلاتورها و تطبیق امپدانس.
• تجهیزات پزشکی: در دستگاه‌هایی که نیاز به دقت و پایداری بالا دارند.
• الکترونیک صنعتی: در سیستم‌های کنترلی و سنسورها.
• گجت‌های مصرفی: مانند تلفن‌های همراه و دستگاه‌های IoT که نیاز به اجزای کوچک و کارآمد دارند.

اطلاعات تکمیلی از دیتاشیت

بر اساس دیتاشیت‌های استاندارد (مانند NPO_16-50V.pdf از YAGEO)، این خازن معمولاً با استانداردهای RoHS سازگار است و در بسته‌بندی‌های ریل (Tape and Reel) برای مونتاژ خودکار عرضه می‌شود. همچنین، مقاومت عایقی بالا (Insulation Resistance) و ضریب کیفیت (Q Factor) مطلوب از دیگر ویژگی‌های آن است که عملکرد طولانی‌مدت را تضمین می‌کند.

نتیجه‌گیری

خازن 8.2pF 50V ±0.25pF NPO 1206 ترکیبی از دقت، پایداری و کارایی را ارائه می‌دهد که آن را به یکی از بهترین انتخاب‌ها برای مهندسان و طراحان مدارهای الکترونیکی تبدیل کرده است. این محصول با بهره‌گیری از فناوری سرامیکی پیشرفته، نیازهای پروژه‌های حساس و حرفه‌ای را به خوبی برآورده می‌کند.

سوالات متداول (FAQ)

1. این خازن برای چه نوع مدارهایی مناسب‌تر است؟
   این خازن به دلیل دقت بالا و پایداری حرارتی، برای مدارهای RF، اسیلاتورها، فیلترهای فرکانس بالا و کاربردهای حساس به دما ایده‌آل است.
2. آیا این خازن می‌تواند در ولتاژهای بالاتر از 50 ولت کار کند؟
   خیر، ولتاژ نامی این خازن 50 ولت است و استفاده در ولتاژهای بالاتر ممکن است به خرابی یا کاهش عمر مفید آن منجر شود.
3. تفاوت دی‌الکتریک NPO با X7R چیست؟
   NPO پایداری دمایی بهتری دارد و تغییرات ظرفیت آن با دما بسیار کم است، در حالی که X7R تلرانس دمایی وسیع‌تری دارد اما دقت و پایداری کمتری نسبت به NPO ارائه می‌دهد.
