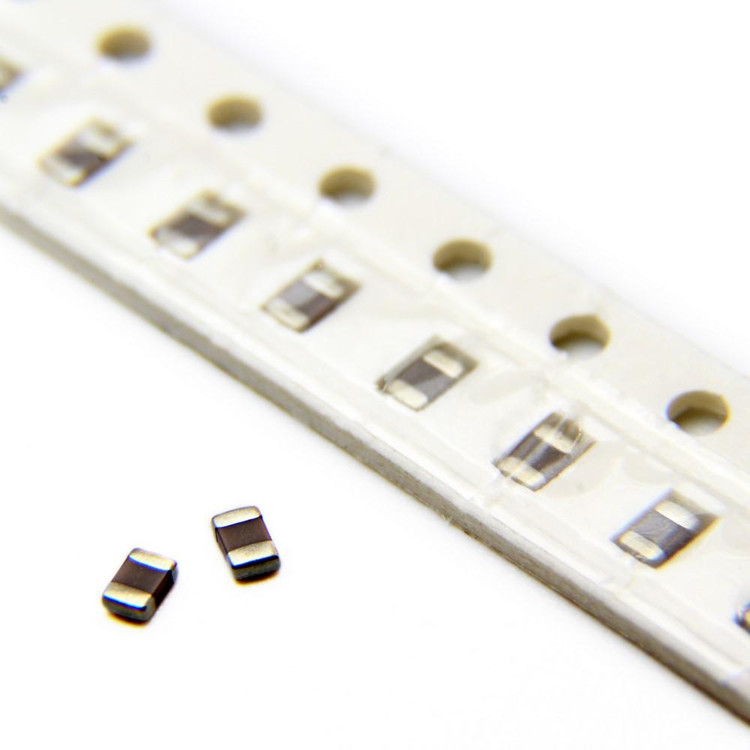

خازن 1 پیکوفاراد 1PF 50V NPO 0805

خازن سرامیکی 1pF (پیکوفاراد) با ولتاژ نامی 50 ولت، تلورانس ±0.25pF، دی‌الکتریک NPO و بسته‌بندی SMD سایز 0805 یکی از قطعات پرکاربرد در صنعت الکترونیک است که به دلیل دقت بالا، پایداری حرارتی عالی و ابعاد کوچک، در طراحی مدارهای پیشرفته مورد استفاده قرار می‌گیرد. در ادامه، به بررسی مشخصات فنی، کاربردها و مزایای این خازن می‌پردازیم.

مشخصات فنی

1. ظرفیت (Capacitance):
   ظرفیت نامی این خازن 1 پیکوفاراد (1pF) است که معادل 0.001 نانوفاراد (nF) یا 0.000001 میکروفاراد (µF) می‌باشد. این مقدار ظرفیت پایین برای کاربردهای فرکانس بالا و تنظیم دقیق مدارها ایده‌آل است.
2. ولتاژ نامی (Voltage Rating):
   ولتاژ کاری 50 ولت DC نشان‌دهنده توانایی خازن در تحمل ولتاژهای نسبتاً بالا در مقایسه با ظرفیت کم آن است، که آن را برای استفاده در مدارهای مختلف مناسب می‌کند.
3. تلورانس (Tolerance):
   تلورانس ±0.25pF نشان‌دهنده دقت بسیار بالای این خازن است. این سطح از دقت در خازن‌های با ظرفیت پایین بسیار مهم است، زیرا حتی تغییرات جزئی در ظرفیت می‌تواند عملکرد مدار را تحت تأثیر قرار دهد.
4. نوع دی‌الکتریک (Dielectric):
   دی‌الکتریک NPO (Negative-Positive-Zero) یکی از پایدارترین انواع دی‌الکتریک‌های سرامیکی است. این ماده با ضریب دمایی نزدیک به صفر (0±30 ppm/°C)، تغییرات ظرفیت را در برابر دما به حداقل می‌رساند و برای کاربردهایی که نیاز به پایداری حرارتی دارند، بسیار مناسب است.
5. سایز بسته‌بندی (Package):
   این خازن در قالب استاندارد 0805 SMD (Surface-Mount Device) عرضه می‌شود. ابعاد آن برابر با 2.0 میلی‌متر طول، 1.25 میلی‌متر عرض و ضخامتی معمولاً بین 0.6 تا 0.9 میلی‌متر (بسته به سازنده) است. این سایز کوچک امکان استفاده در بردهای متراکم و مینیاتوری را فراهم می‌کند.
6. دمای کاری (Operating Temperature):
   محدوده دمایی معمول برای خازن‌های NPO از -55°C تا +125°C است، که این خازن را برای استفاده در شرایط محیطی سخت مناسب می‌سازد.
7. مقاومت سری معادل (ESR):
   خازن‌های NPO به دلیل مقاومت سری معادل (Equivalent Series Resistance) بسیار پایین، عملکرد عالی در فرکانس‌های بالا ارائه می‌دهند و اتلاف انرژی کمی دارند.

مزایا

• پایداری بالا: دی‌الکتریک NPO باعث می‌شود این خازن در برابر تغییرات دما و فرکانس بسیار پایدار باشد.
• دقت فوق‌العاده: تلورانس ±0.25pF دقت بی‌نظیری را برای تنظیمات حساس فراهم می‌کند.
• اندازه کوچک: بسته‌بندی 0805 امکان استفاده در طراحی‌های فشرده و مدرن را می‌دهد.
• عملکرد فرکانس بالا: به دلیل ESR پایین و ویژگی‌های NPO، این خازن در مدارهای RF و مخابراتی کارایی بالایی دارد.

کاربردها

این خازن به طور گسترده در موارد زیر استفاده می‌شود:

• مدارهای فرکانس بالا (RF): مانند فیلترها، نوسان‌سازها و آنتن‌ها.
• الکترونیک دقیق: در تجهیزات اندازه‌گیری و کالیبراسیون.
• مخابرات: برای تثبیت سیگنال‌ها در فرستنده‌ها و گیرنده‌ها.
• دستگاه‌های پزشکی: در ابزارهایی که نیاز به پایداری و دقت بالا دارند.

تحلیل حرفه‌ای

خازن 1pF 50V NPO 0805 به دلیل ترکیب ظرفیت پایین، تلورانس دقیق و دی‌الکتریک پایدار، گزینه‌ای ایده‌آل برای کاربردهایی است که کوچک‌ترین تغییرات در ظرفیت می‌تواند عملکرد را مختل کند. این خازن با استانداردهای صنعتی مانند EIA Class I سازگار است و در مقایسه با دی‌الکتریک‌های دیگر مانند X7R یا Y5V، که برای ظرفیت‌های بالاتر مناسب‌ترند، در زمینه پایداری و دقت حرف اول را می‌زند. همچنین، فرآیند نصب آن با روش‌های لحیم‌کاری reflow سازگار است که تولید انبوه را تسهیل می‌کند.

نتیجه‌گیری

خازن 1pF 50V 0.25pF NPO 0805 یک انتخاب حرفه‌ای برای مهندسان و طراحانی است که به دنبال ترکیبی از دقت، پایداری و اندازه کوچک در پروژه‌های خود هستند. این محصول با مشخصات فنی برجسته، نه تنها نیازهای طراحی‌های پیشرفته را برآورده می‌کند، بلکه قابلیت اطمینان بالایی را در شرایط عملیاتی متنوع ارائه می‌دهد.

سوالات متداول (FAQ)

1. خازن NPO چه تفاوتی با سایر دی‌الکتریک‌ها مانند X7R دارد؟
   دی‌الکتریک NPO به دلیل ضریب دمایی نزدیک به صفر، پایداری بیشتری نسبت به X7R ارائه می‌دهد، اما ظرفیت کمتری دارد. X7R برای ظرفیت‌های بالاتر و کاربردهای عمومی‌تر مناسب است، در حالی که NPO برای فرکانس بالا و دقت بالا ایده‌آل است.
2. آیا این خازن برای پروژه‌های DIY مناسب است؟
   بله، اما به دلیل اندازه کوچک (SMD) و نیاز به تجهیزات لحیم‌کاری خاص (مانند هویه هواگرم یا فر reflow)، بیشتر برای تولید حرفه‌ای یا کارگاه‌های مجهز توصیه می‌شود تا پروژه‌های ساده دستی.
3. چگونه می‌توانم دیتاشیت دقیق این خازن را پیدا کنم؟
   برای دسترسی به دیتاشیت، می‌توانید به وب‌سایت سازندگان معتبر مانند YAGEO، Murata یا Walsin مراجعه کنید و مدل دقیق (مانند CC0805CRNPO9BN1R0) را جستجو کنید. مشخصات ذکرشده در بالا نیز بر اساس استانداردهای عمومی این نوع خازن است.
