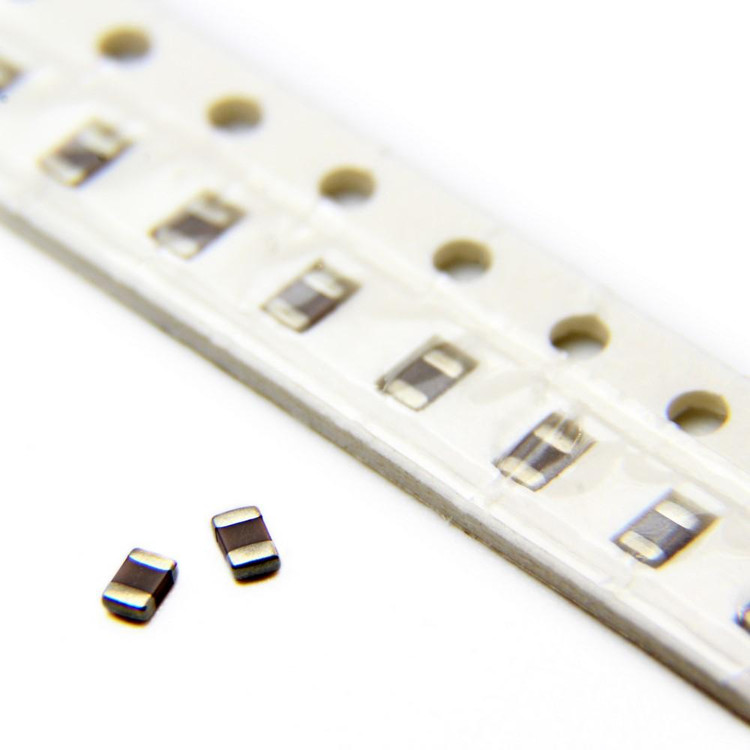

خازن 2 پیکوفاراد 2PF 50V NPO 0805

خازن سرامیکی SMD با مشخصات 2 پیکوفاراد (pF)، ولتاژ نامی 50 ولت، تلرانس ±0.25 پیکوفاراد و در بسته‌بندی 0805 از نوع NPO یکی از قطعات پرکاربرد در صنعت الکترونیک است. این خازن به دلیل دقت بالا، پایداری حرارتی عالی و عملکرد قابل اعتماد در فرکانس‌های بالا، گزینه‌ای ایده‌آل برای طراحی مدارات پیشرفته محسوب می‌شود. در ادامه، ویژگی‌های فنی این محصول بر اساس دیتاشیت‌های استاندارد و کاربردهای آن به‌صورت حرفه‌ای بررسی می‌شود.

 ویژگی‌های فنی
1. ظرفیت خازنی (Capacitance):
   ظرفیت نامی این خازن 2 پیکوفاراد است که برای کاربردهایی که نیاز به مقادیر کم ظرفیت دارند، بسیار مناسب است. این مقدار دقیق با تلرانس بسیار پایین ±0.25 pF ارائه می‌شود که نشان‌دهنده دقت بالای آن در تنظیمات حساس است.

2. ولتاژ نامی (Rated Voltage):
   با ولتاژ نامی 50 ولت، این خازن می‌تواند در مدارات با ولتاژ متوسط به‌خوبی عمل کند و از پایداری الکتریکی بالایی برخوردار است. این ویژگی آن را برای استفاده در سیستم‌های تغذیه و مدارات RF مناسب می‌سازد.

3. نوع دی‌الکتریک (Dielectric Type):
   استفاده از دی‌الکتریک NPO (Negative-Positive-Zero) به این معناست که این خازن دارای ضریب حرارتی نزدیک به صفر است. این ویژگی باعث می‌شود که ظرفیت خازن در برابر تغییرات دما (از -55 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد) تقریباً ثابت باقی بماند، که برای کاربردهای دقیق و حساس به دما حیاتی است.

4. بسته‌بندی (Package):
   اندازه 0805 (2.0 میلی‌متر طول × 1.25 میلی‌متر عرض) این خازن را به یک قطعه استاندارد SMD (Surface-Mount Device) تبدیل کرده است که با فرآیندهای مونتاژ خودکار سازگار است. این ابعاد کوچک امکان استفاده در طراحی‌های فشرده و با چگالی بالا را فراهم می‌کند.

5. تلرانس (Tolerance):
   تلرانس ±0.25 pF نشان‌دهنده دقت بسیار بالای این خازن است. این سطح از دقت برای کاربردهایی مانند فیلترهای فرکانس بالا، نوسان‌سازها و مدارات تنظیم‌شده ضروری است.

6. مقاومت سری معادل (ESR) و ضریب کیفیت (Q Factor):
   خازن‌های NPO معمولاً دارای ESR بسیار پایین و ضریب کیفیت بالا هستند که باعث کاهش تلفات انرژی و بهبود عملکرد در فرکانس‌های بالا می‌شود.

 کاربردها
- مدارات RF و مایکروویو: به دلیل پایداری حرارتی و تلرانس کم، این خازن در فرستنده‌ها، گیرنده‌ها و فیلترهای RF استفاده می‌شود.
- نوسان‌سازها (Oscillators): دقت بالای ظرفیت و پایداری آن، این خازن را برای استفاده در اسیلاتورهای کوارتز و مدارات تایمینگ ایده‌آل می‌کند.
- فیلترهای دقیق: در طراحی فیلترهای باند باریک و فیلترهای میان‌گذر که نیاز به پاسخ فرکانسی پایدار دارند.
- تجهیزات پزشکی و نظامی: به دلیل قابلیت اطمینان بالا و عملکرد ثابت در شرایط سخت.

 مزایا
- پایداری عالی در برابر تغییرات دما و فرکانس.
- تلرانس بسیار پایین برای کاربردهای حساس.
- اندازه کوچک و سازگاری با مونتاژ سطحی.
- عمر طولانی و مقاومت در برابر رطوبت و شرایط محیطی (به لطف پوشش اپوکسی در برخی مدل‌ها).

 محدودیت‌ها
- ظرفیت پایین (2 pF) این خازن را برای کاربردهایی که نیاز به ذخیره‌سازی انرژی زیاد دارند، نامناسب می‌کند.
- قیمت بالاتر نسبت به خازن‌های با تلرانس بیشتر به دلیل دقت بالای تولید.

 مشخصات فیزیکی و نصب
خازن 2PF 50V NPO 0805 برای لحیم‌کاری Reflow طراحی شده است و با فرآیندهای استاندارد تولید PCB سازگار است. ابعاد کوچک آن امکان قرارگیری در فضاهای محدود را فراهم می‌کند، اما نیاز به دقت در نصب دارد تا از آسیب به ساختار سرامیکی جلوگیری شود.

 سوالات متداول (FAQ)

1. خازن NPO چه تفاوتی با سایر انواع دی‌الکتریک دارد؟
   خازن‌های NPO به دلیل ضریب حرارتی نزدیک به صفر، پایداری بیشتری در برابر تغییرات دما دارند و نسبت به انواع دیگر مانند X7R یا Y5V، تغییرات ظرفیت کمتری در شرایط مختلف محیطی نشان می‌دهند. این ویژگی آن‌ها را برای کاربردهای دقیق مناسب‌تر می‌کند.

2. آیا این خازن برای مدارات پرقدرت مناسب است؟
   خیر، این خازن با ظرفیت 2 pF و ولتاژ 50 ولت برای مدارات کم‌ظرفیت و ولتاژ متوسط طراحی شده است و برای کاربردهای پرقدرت که نیاز به ظرفیت بالا دارند، توصیه نمی‌شود.

3. چگونه می‌توان از صحت عملکرد این خازن در یک مدار مطمئن شد؟
   برای اطمینان از عملکرد صحیح، باید دیتاشیت محصول بررسی شود و شرایط عملیاتی (دما، ولتاژ و فرکانس) با مشخصات ذکرشده تطابق داده شود. همچنین، استفاده از تجهیزات تست مانند LCR متر برای اندازه‌گیری ظرفیت واقعی توصیه می‌شود.
