خازن 3 پیکوفاراد 3PF 50V NPO 0805
3PF 50V 0.25PF NPO 0805
برند:YAGEO Corporation
توضیحات

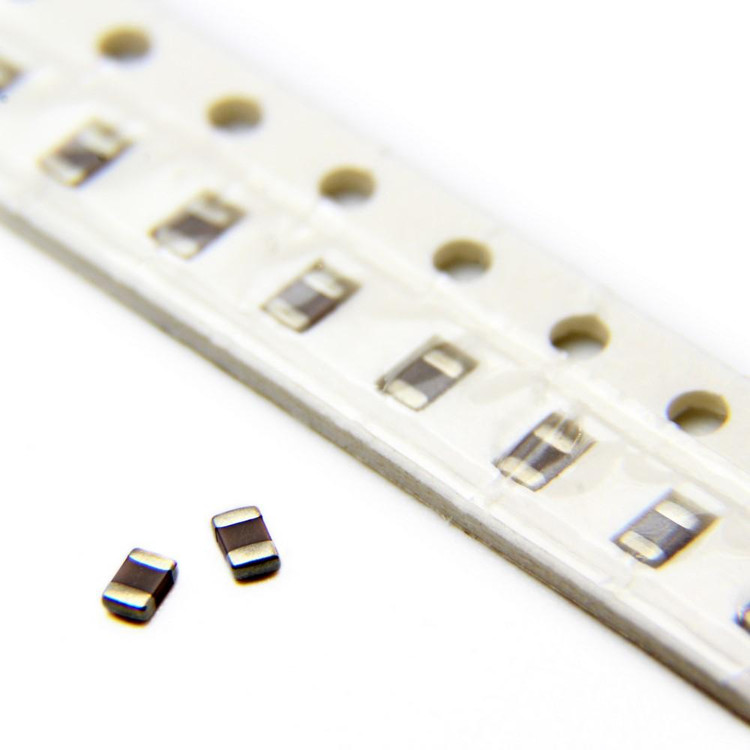

نام قطعه: خازن مولتی لایر سرامیکی 3پیکوفاراد 50ولت 3PF 50V 0.25PF NPO 0805
نام کارخانهای: CC0805CRNPO9BN3R0
برند: YAGEO Corporation
پکیج: 0805
حداقل: 20 عدد
ضریب: 10 عدد
عنوان گروه: Multilayer Ceramic Capacitors MLCC - SMD/SMT
دیتاشیت: 3PF (0805) 50V +/-0.25PF% NPO
توضیحات: (0805)خازن مولتی لایر سرامیکی3 پیکو فاراد Multilayer Ceramic Capacitors For General Electronic Equipment ; 3PF ,
نقد و بررسی
این محصول یک خازن سرامیکی چندلایه (MLCC) با مشخصات فنی دقیق و کاربردهای گسترده در صنایع الکترونیک است. خازنهای سرامیکی به دلیل پایداری بالا، اندازه کوچک و عملکرد قابل اعتماد، در مدارهای الکترونیکی مدرن بسیار محبوب هستند. در ادامه به بررسی ویژگیهای فنی و کاربردهای این محصول میپردازیم.
ویژگیهای فنی کلیدی:
مقدار ظرفیت (Capacitance):
این خازن دارای ظرفیت 0.25 پیکوفاراد (pF) است. این مقدار ظرفیت برای کاربردهای فرکانس بالا و فیلترهای دقیق ایدهآل است.
ولتاژ کاری (Rated Voltage):
ولتاژ کاری این خازن 50 ولت است، که آن را برای استفاده در مدارهای کمتوان و با ولتاژ متوسط مناسب میکند.
کلاس دما (Temperature Coefficient):
این خازن از نوع NPO (یا C0G) است، که به معنای پایداری دمایی بسیار بالا است. ضریب دمایی NPO در محدوده ±30 ppm/°C قرار دارد، که باعث میشود این خازن در برابر تغییرات دما مقاوم باشد و در کاربردهای دقیق مانند مدارهای مخابراتی و فرکانس بالا عملکرد بهینه داشته باشد.
سایز و ابعاد (Package Size):
این خازن در اندازه 0805 تولید شده است، که ابعاد آن 2.0 میلیمتر در 1.2 میلیمتر است. این اندازه کوچک، آن را برای استفاده در بردهای فشرده و مدارهای با چگالی بالا مناسب میکند.
تکنولوژی ساخت:
خازنهای NPO از مواد سرامیکی با ثابت دیالکتریک پایین ساخته میشوند، که باعث میشود تلفات انرژی کمتری داشته باشند و در فرکانسهای بالا عملکرد بهتری ارائه دهند.
کاربردهای اصلی:
مدارهای RF و مخابراتی:
این خازن به دلیل پایداری فرکانسی و دمایی بالا، در مدارهای فرکانس رادیویی (RF) مانند فیلترها، تشدیدگرها و کوپلرها استفاده میشود.
مدارهای زمانبندی و نوسانسازها:
در مدارهای نوسانساز کریستالی و زمانبندی، این خازن به دلیل دقت بالا و عدم تغییر ظرفیت در دمای مختلف، عملکرد قابل اعتمادی دارد.
فیلترهای EMI/EMC:
در فیلترهای الکترومغناطیسی (EMI/EMC) برای کاهش نویز و تداخل در مدارهای الکترونیکی استفاده میشود.
مدارهای پزشکی و صنعتی:
به دلیل پایداری و دقت بالا، در تجهیزات پزشکی و سیستمهای صنعتی که نیاز به عملکرد دقیق و بدون خطا دارند، کاربرد دارد.
مزایای کلیدی:
پایداری دمایی فوقالعاده (NPO/C0G).
تلفات انرژی بسیار کم در فرکانسهای بالا.
اندازه کوچک و مناسب برای طراحیهای فشرده.
قابلیت اطمینان بالا و طول عمر طولانی.
سوالات متداول (FAQ):
تفاوت بین خازنهای NPO و X7R چیست؟
خازنهای NPO (یا C0G) دارای ضریب دمایی بسیار پایینتر (±30 ppm/°C) و پایداری بیشتری در برابر تغییرات دما هستند، در حالی که خازنهای X7R دارای ضریب دمایی بالاتر (±15%) و پایداری کمتری هستند. NPO برای کاربردهای دقیق و فرکانس بالا مناسب است، در حالی که X7R برای کاربردهای عمومیتر استفاده میشود.
آیا این خازن برای کاربردهای فرکانس بالا مناسب است؟
بله، این خازن به دلیل ظرفیت پایین (0.25 pF) و پایداری فرکانسی بالا، برای کاربردهای فرکانس بالا مانند مدارهای RF و مخابراتی ایدهآل است.
محدوده دمایی قابل تحمل برای این خازن چقدر است؟
خازنهای NPO معمولاً در محدوده دمایی -55°C تا +125°C عملکرد پایدار دارند، که آنها را برای استفاده در محیطهای صنعتی و با دمای متغیر مناسب میکند.
این محصول با ترکیبی از دقت، پایداری و اندازه کوچک، گزینهای ایدهآل برای طراحیهای مدرن الکترونیکی است.
