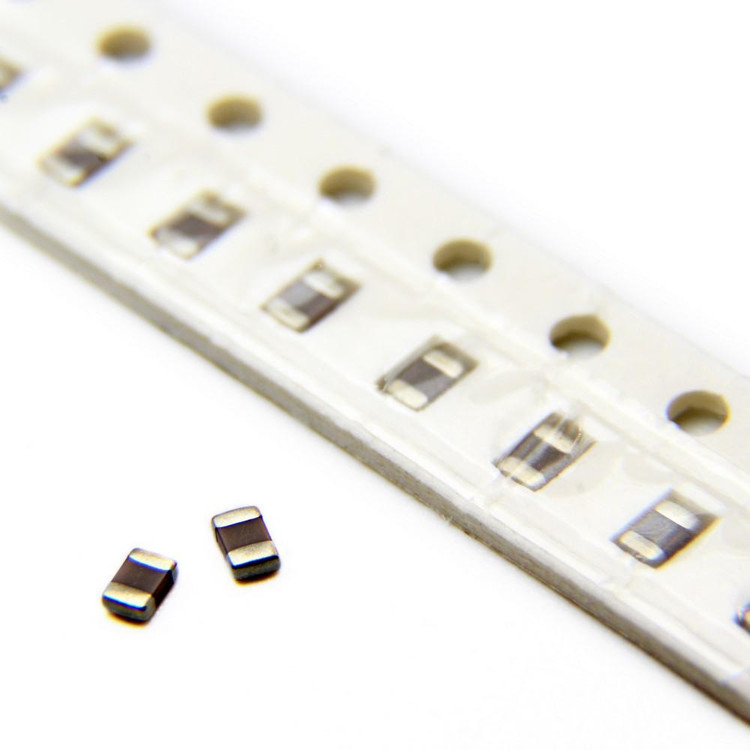

خازن 7 پیکوفاراد 7PF 50V NPO 0805

این محصول یک خازن سرامیکی چندلایه (MLCC) با مشخصات فنی دقیق و کاربردهای گسترده در صنایع الکترونیک است. در ادامه به بررسی ویژگی‌ها، کاربردها و مزایای این محصول می‌پردازیم:

ویژگی‌های فنی کلیدی:
ظرفیت خازنی (Capacitance):

مقدار ظرفیت: 7 پیکوفاراد (7pF)

این مقدار ظرفیت برای کاربردهای فرکانس بالا و فیلترهای دقیق مناسب است.

ولتاژ کاری (Rated Voltage):

ولتاژ مجاز: 50 ولت (50V)

این ولتاژ نشان‌دهنده حداکثر ولتاژی است که خازن می‌تواند بدون آسیب دیدن تحمل کند.

ضریب کیفیت (Q Factor) یا تلفات (Dissipation Factor):

ضریب تلفات: 0.25% (0.0025)

این مقدار پایین تلفات، نشان‌دهنده بازدهی بالا و عملکرد بهینه در فرکانس‌های بالا است.

کلاس دمایی (Temperature Coefficient):

نوع NPO (C0G):

این کلاس دمایی نشان‌دهنده پایداری بسیار بالا در برابر تغییرات دما است. ضریب دمایی NPO نزدیک به صفر است، که باعث می‌شود این خازن برای کاربردهای دقیق و حساس به دما ایده‌آل باشد.

سایز و ابعاد (Package Size):

سایز: 0805

ابعاد: 2.0mm x 1.2mm

این سایز استاندارد، امکان استفاده آسان در طراحی‌های فشرده و مینیاتوری را فراهم می‌کند.

پایداری فرکانسی (Frequency Stability):

این خازن برای کاربردهای فرکانس بالا (RF) و مدارهای تشدید (Resonant Circuits) مناسب است.

کاربردهای اصلی:
مدارهای RF و مخابراتی:

به دلیل پایداری فرکانسی بالا و تلفات کم، در فیلترها، تقویت‌کننده‌ها و آنتن‌ها استفاده می‌شود.

مدارهای زمان‌بندی (Timing Circuits):

در اسیلاتورها و مدارهای دقیق زمان‌بندی کاربرد دارد.

مدارهای تشدید (Resonant Circuits):

برای تنظیم فرکانس در مدارهای LC و RF استفاده می‌شود.

الکترونیک قدرت (Power Electronics):

به دلیل ولتاژ کاری 50V، در مدارهای قدرت با جریان پایین قابل استفاده است.

صنایع خودرو و پزشکی:

به دلیل پایداری دمایی بالا، در محیط‌های حساس مانند خودرو و تجهیزات پزشکی استفاده می‌شود.

مزایای کلیدی:
پایداری دمایی بالا:

کلاس NPO (C0G) تضمین می‌کند که ظرفیت خازن در محدوده دمایی وسیعی ثابت باقی می‌ماند.

تلفات انرژی پایین:

ضریب تلفات 0.25% باعث کاهش اتلاف انرژی و افزایش بازدهی مدار می‌شود.

ابعاد کوچک و وزن سبک:

سایز 0805 امکان استفاده در طراحی‌های فشرده و مدرن را فراهم می‌کند.

قابلیت اطمینان بالا:

مناسب برای کاربردهای صنعتی و حساس که نیاز به دوام و عملکرد پایدار دارند.

سوالات متداول (FAQ):
تفاوت بین خازن‌های NPO و X7R چیست؟

خازن‌های NPO (C0G) دارای ضریب دمایی نزدیک به صفر هستند و در برابر تغییرات دما بسیار پایدارند، در حالی که X7R دارای تغییرات ظرفیت بیشتری با دما است. NPO برای کاربردهای دقیق و فرکانس بالا مناسب‌تر است.

آیا این خازن برای کاربردهای فرکانس بالا (RF) مناسب است؟

بله، این خازن با ظرفیت 7pF و ضریب تلفات پایین، برای کاربردهای فرکانس بالا مانند فیلترها و مدارهای RF ایده‌آل است.

محدوده دمایی کاری این خازن چقدر است؟

خازن‌های NPO معمولاً در محدوده دمایی -55°C تا +125°C عملکرد پایدار و قابل اطمینانی دارند.

این محصول با ترکیب ویژگی‌های منحصر به فرد خود، گزینه‌ای ایده‌آل برای طراحی‌های پیشرفته الکترونیکی است.
