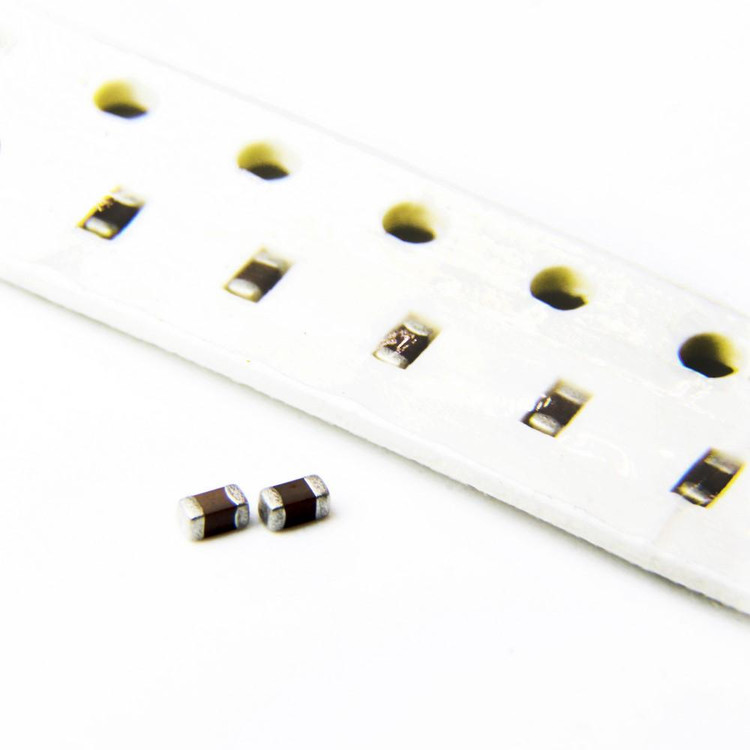

خازن 1 پیکوفاراد 1PF 50V NPO 0603

این محصول یک خازن سرامیکی چندلایه (MLCC) با مشخصات فنی دقیق و کاربردهای گسترده در صنایع الکترونیک است. خازن‌های سرامیکی به دلیل پایداری بالا، اندازه کوچک و عملکرد قابل اعتماد، در مدارهای الکترونیکی مختلف استفاده می‌شوند. در ادامه به بررسی ویژگی‌های فنی و کاربردهای این محصول می‌پردازیم.

ویژگی‌های فنی کلیدی:
ظرفیت خازنی (Capacitance): 1 پیکوفاراد (1PF)

این مقدار ظرفیت برای کاربردهای دقیق و حساس مانند فیلترهای فرکانس بالا، مدارهای تشدید و تطبیق امپدانس مناسب است.

ولتاژ کاری (Rated Voltage): 50 ولت

این خازن قادر به تحمل ولتاژ تا 50 ولت است، که آن را برای استفاده در مدارهای کم‌توان و با ولتاژ متوسط ایده‌آل می‌کند.

ضریب پراکندگی (Dissipation Factor): 0.25%

ضریب پراکندگی پایین نشان‌دهنده تلفات انرژی بسیار کم در خازن است، که برای کاربردهای با کیفیت سیگنال بالا ضروری است.

کلاس دمایی (Temperature Coefficient): NPO (C0G)

خازن‌های با کلاس NPO دارای ضریب دمایی نزدیک به صفر هستند، به این معنی که ظرفیت خازنی آن‌ها در محدوده وسیعی از دماها (معمولاً -55°C تا +125°C) تقریباً ثابت می‌ماند. این ویژگی برای کاربردهای دقیق و حساس به دما بسیار مهم است.

سایز (Package Size): 0603

ابعاد این خازن 0603 (معادل 1.6mm x 0.8mm) است، که آن را برای استفاده در بردهای مدار چاپی (PCB) با چگالی بالا و فضای محدود مناسب می‌کند.

کاربردهای اصلی:
مدارهای RF و مخابراتی: به دلیل ظرفیت پایین و پایداری فرکانسی بالا، این خازن در فیلترها، تشدیدگرها و تطبیق امپدانس در فرکانس‌های رادیویی (RF) استفاده می‌شود.

الکترونیک پزشکی: در دستگاه‌های پزشکی که نیاز به دقت و پایداری بالا دارند، این خازن می‌تواند مورد استفاده قرار گیرد.

سیستم‌های خودرویی: در مدارهای کنترل و ارتباطات خودرو که نیاز به تحمل دماهای بالا و پایداری طولانی‌مدت دارند.

مدارهای دیجیتال و آنالوگ: برای کاهش نویز و بهبود کیفیت سیگنال در مدارهای دیجیتال و آنالوگ.

مزایای کلیدی:
پایداری دمایی بالا: با کلاس NPO، این خازن در محدوده وسیعی از دماها عملکردی پایدار دارد.

اندازه کوچک: ابعاد 0603 آن را برای استفاده در طراحی‌های فشرده و مدرن ایده‌آل می‌کند.

تلفات انرژی کم: ضریب پراکندگی پایین (0.25%) باعث کاهش تلفات انرژی و بهبود بازدهی مدار می‌شود.

قابلیت اطمینان بالا: مناسب برای کاربردهای صنعتی و حرفه‌ای که نیاز به طول عمر و عملکرد پایدار دارند.

سوالات متداول (FAQ):
این خازن برای چه نوع مدارهایی مناسب است؟

این خازن به دلیل پایداری دمایی بالا و ظرفیت دقیق، برای مدارهای RF، مخابراتی، پزشکی و خودرویی که نیاز به دقت و قابلیت اطمینان بالا دارند، مناسب است.

تفاوت کلاس NPO با سایر کلاس‌های دمایی چیست؟

کلاس NPO (یا C0G) دارای ضریب دمایی نزدیک به صفر است، به این معنی که ظرفیت خازنی آن در محدوده وسیعی از دماها تغییر نمی‌کند. این در حالی است که کلاس‌های دیگر مانند X7R یا Y5V تغییرات بیشتری در ظرفیت با تغییر دما نشان می‌دهند.

آیا این خازن برای کاربردهای ولتاژ بالا مناسب است؟

خیر، این خازن با ولتاژ کاری 50 ولت، بیشتر برای کاربردهای کم‌توان و با ولتاژ متوسط طراحی شده است. برای ولتاژهای بالاتر، باید از خازن‌های با ولتاژ کاری بالاتر استفاده کرد.

این محصول با ترکیبی از دقت، پایداری و اندازه کوچک، گزینه‌ای ایده‌آل برای طراحی‌های مدرن الکترونیکی است.
