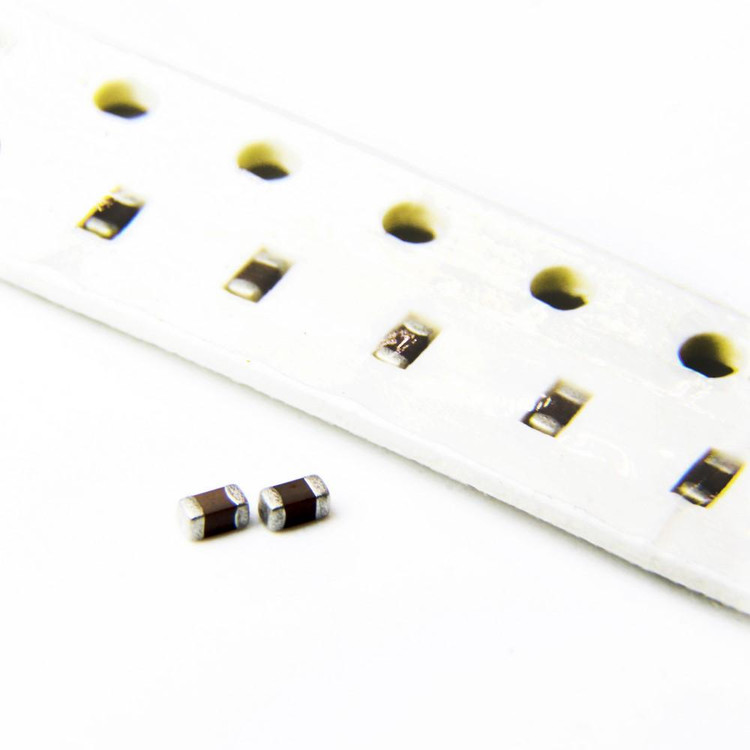

خازن 4 پیکوفاراد 4PF 50V NPO 0603

این محصول یک خازن سرامیکی چندلایه (MLCC) با مشخصات فنی دقیق و کاربردهای گسترده در صنایع الکترونیک است. خازن‌های سرامیکی به‌دلیل پایداری بالا، اندازه کوچک و عملکرد قابل اعتماد، در مدارهای الکترونیکی مدرن بسیار پرکاربرد هستند. در ادامه به بررسی ویژگی‌های فنی و کاربردهای این محصول می‌پردازیم.

ویژگی‌های فنی کلیدی:
ظرفیت خازنی (Capacitance):

مقدار ظرفیت این خازن 0.25 پیکوفاراد (pF) است. این مقدار بسیار پایین، آن را برای کاربردهای فرکانس بالا و فیلترهای دقیق ایده‌آل می‌کند.

ولتاژ کاری (Rated Voltage):

ولتاژ کاری این خازن 50 ولت است. این مقدار نشان‌دهنده حداکثر ولتاژی است که خازن می‌تواند بدون آسیب دیدن تحمل کند.

کلاس دما (Temperature Coefficient):

این خازن از نوع NPO (یا C0G) است. خازن‌های NPO دارای ضریب دمایی نزدیک به صفر هستند، به این معنی که ظرفیت خازنی آن‌ها در محدوده وسیعی از دماها (معمولاً -55°C تا +125°C) تقریباً ثابت می‌ماند. این ویژگی باعث می‌شود این خازن برای کاربردهای با دقت بالا و شرایط محیطی سخت مناسب باشد.

سایز و ابعاد (Package Size):

این خازن در سایز 0603 عرضه می‌شود. ابعاد این سایز تقریباً 1.6mm x 0.8mm است که آن را برای استفاده در بردهای مدار چاپی (PCB) با تراکم بالا مناسب می‌کند.

تلرانس (Tolerance):

تلرانس این خازن ±0.25pF است که نشان‌دهنده دقت بالای این محصول در حفظ مقدار ظرفیت خازنی است.

کاربردهای اصلی:
مدارهای RF و فرکانس بالا:
به‌دلیل ظرفیت پایین و پایداری دمایی بالا، این خازن در مدارهای مخابراتی، فرستنده‌ها و گیرنده‌های رادیویی و سیستم‌های ارتباطی بی‌سیم استفاده می‌شود.

فیلترهای دقیق:
در فیلترهای پایین‌گذر، بالاگذر و میان‌گذر که نیاز به دقت بالا در انتخاب فرکانس دارند، این خازن کاربرد دارد.

مدارهای زمان‌بندی و نوسان‌سازها:
در مدارهای نوسان‌ساز کریستالی و سایر مدارهای زمان‌بندی که نیاز به پایداری فرکانسی دارند، این خازن استفاده می‌شود.

الکترونیک پزشکی و صنعتی:
به‌دلیل پایداری بالا و قابلیت اطمینان، در تجهیزات پزشکی و سیستم‌های صنعتی که نیاز به عملکرد دقیق و بدون خطا دارند، استفاده می‌شود.

مزایای کلیدی:
پایداری دمایی بالا (NPO/C0G).

دقت بالا در مقدار ظرفیت خازنی.

اندازه کوچک و مناسب برای طراحی‌های فشرده.

قابلیت اطمینان بالا در کاربردهای حساس.

سوالات متداول (FAQ):
تفاوت بین خازن‌های NPO و X7R چیست؟

خازن‌های NPO (یا C0G) دارای ضریب دمایی نزدیک به صفر هستند و در محدوده وسیعی از دماها پایدار می‌مانند، در حالی که خازن‌های X7R تغییرات بیشتری در ظرفیت خازنی نسبت به دما نشان می‌دهند. بنابراین، NPO برای کاربردهای با دقت بالا مناسب‌تر است.

آیا این خازن برای کاربردهای فرکانس بالا مناسب است؟

بله، به‌دلیل ظرفیت پایین (0.25pF) و پایداری دمایی بالا، این خازن برای کاربردهای فرکانس بالا مانند مدارهای RF و مخابراتی ایده‌آل است.

محدوده دمایی قابل تحمل برای این خازن چقدر است؟

خازن‌های NPO معمولاً در محدوده دمایی -55°C تا +125°C عملکرد پایدار و قابل اطمینانی دارند. این محدوده باعث می‌شود این خازن برای کاربردهای صنعتی و محیط‌های سخت مناسب باشد.

این محصول با ترکیبی از دقت، پایداری و اندازه کوچک، یک انتخاب عالی برای طراحی‌های مدرن الکترونیکی است.
