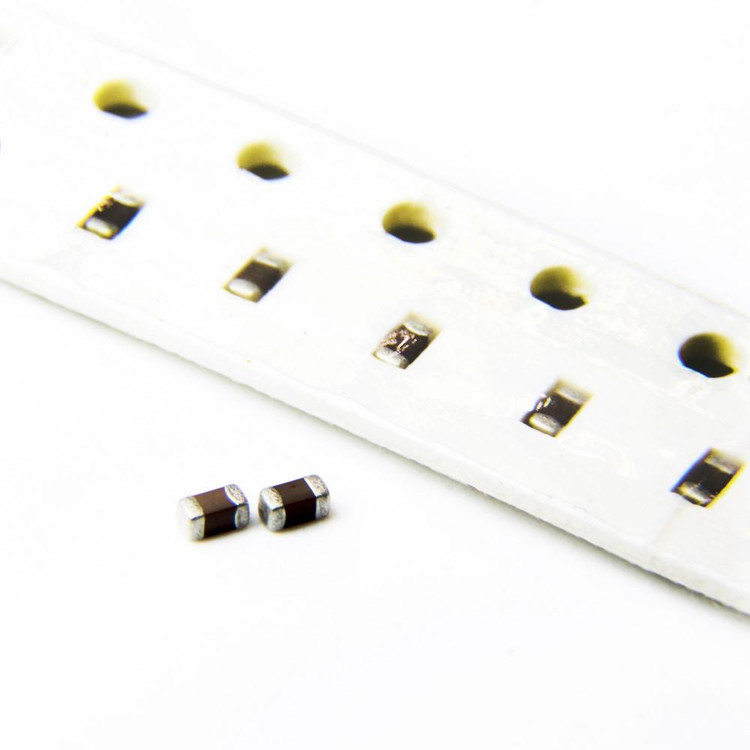

خازن 3 پیکوفاراد 3PF 50V NPO 0603

این محصول یک خازن سرامیکی چندلایه (MLCC) با مشخصات فنی دقیق و کاربردهای گسترده در صنایع الکترونیکی است. در ادامه به بررسی ویژگی‌های فنی، کاربردها و مزایای این محصول می‌پردازیم.

ویژگی‌های فنی کلیدی:
ظرفیت خازنی (Capacitance):

مقدار ظرفیت خازنی این محصول 3 پیکوفاراد (3PF) است. این مقدار بسیار پایین، آن را برای کاربردهای فرکانس بالا و فیلترهای دقیق ایده‌آل می‌کند.

ولتاژ کاری (Rated Voltage):

ولتاژ کاری این خازن 50 ولت است. این مقدار نشان‌دهنده حداکثر ولتاژی است که خازن می‌تواند بدون آسیب دیدن تحمل کند.

تلرانس ظرفیت خازنی (Capacitance Tolerance):

تلرانس این خازن ±0.25 پیکوفاراد (±0.25PF) است. این دقت بالا، آن را برای کاربردهای حساس مانند مدارهای RF و مخابراتی مناسب می‌کند.

کلاس دمایی (Temperature Coefficient):

این خازن از نوع NPO (یا C0G) است. این کلاس دمایی نشان‌دهنده پایداری بسیار بالا در برابر تغییرات دما است. ضریب دمایی NPO تقریباً صفر است، به این معنی که ظرفیت خازنی آن در محدوده دمایی گسترده‌ای ثابت می‌ماند.

سایز و ابعاد (Package Size):

این خازن در سایز 0603 عرضه می‌شود. ابعاد آن تقریباً 1.6mm x 0.8mm است که آن را برای استفاده در مدارهای فشرده و کوچک (مانند بردهای SMD) مناسب می‌کند.

کاربردهای اصلی:
مدارهای RF و مخابراتی:
به دلیل ظرفیت خازنی پایین و دقت بالا، این خازن در فیلترها، تطبیق امپدانس و کوپلینگ در فرکانس‌های بالا استفاده می‌شود.

مدارهای نوسان‌ساز (Oscillators):
پایداری دمایی بالا و دقت ظرفیت خازنی، آن را برای استفاده در نوسان‌سازهای کریستالی و LC ایده‌آل می‌کند.

مدارهای زمان‌بندی (Timing Circuits):
در مدارهایی که نیاز به دقت زمانی بالا دارند، این خازن می‌تواند به‌عنوان جزء کلیدی استفاده شود.

الکترونیک قدرت و صنعتی:
ولتاژ کاری 50V و پایداری دمایی بالا، آن را برای کاربردهای صنعتی و قدرت مناسب می‌کند.

مزایای استفاده از این محصول:
پایداری دمایی عالی:
با توجه به کلاس دمایی NPO، این خازن در محدوده دمایی گسترده‌ای (معمولاً -55°C تا +125°C) عملکردی پایدار دارد.

دقت بالا:
تلرانس ±0.25PF باعث می‌شود این خازن برای کاربردهای حساس و دقیق ایده‌آل باشد.

اندازه کوچک:
سایز 0603 آن را برای استفاده در طراحی‌های فشرده و مدرن مناسب می‌کند.

قابلیت اطمینان بالا:
این خازن از مواد سرامیکی با کیفیت بالا ساخته شده و برای کاربردهای طولانی‌مدت و حساس مناسب است.

سوالات متداول (FAQ):
این خازن برای چه نوع مدارهایی مناسب است؟

این خازن برای مدارهای فرکانس بالا (RF)، نوسان‌سازها، فیلترها و کاربردهای دقیق زمان‌بندی مناسب است.

آیا این خازن برای کاربردهای صنعتی مناسب است؟

بله، با توجه به ولتاژ کاری 50V و پایداری دمایی بالا، این خازن برای کاربردهای صنعتی و قدرت نیز مناسب است.

تفاوت کلاس دمایی NPO با سایر کلاس‌ها چیست؟

کلاس دمایی NPO (یا C0G) دارای ضریب دمایی نزدیک به صفر است، به این معنی که ظرفیت خازنی آن در محدوده دمایی گسترده‌ای ثابت می‌ماند. این ویژگی آن را از خازن‌های با کلاس‌های دیگر مانند X7R یا Y5V متمایز می‌کند.

این محصول با ترکیبی از دقت بالا، پایداری دمایی و اندازه کوچک، یک انتخاب ایده‌آل برای طراحی‌های مدرن الکترونیکی است.
