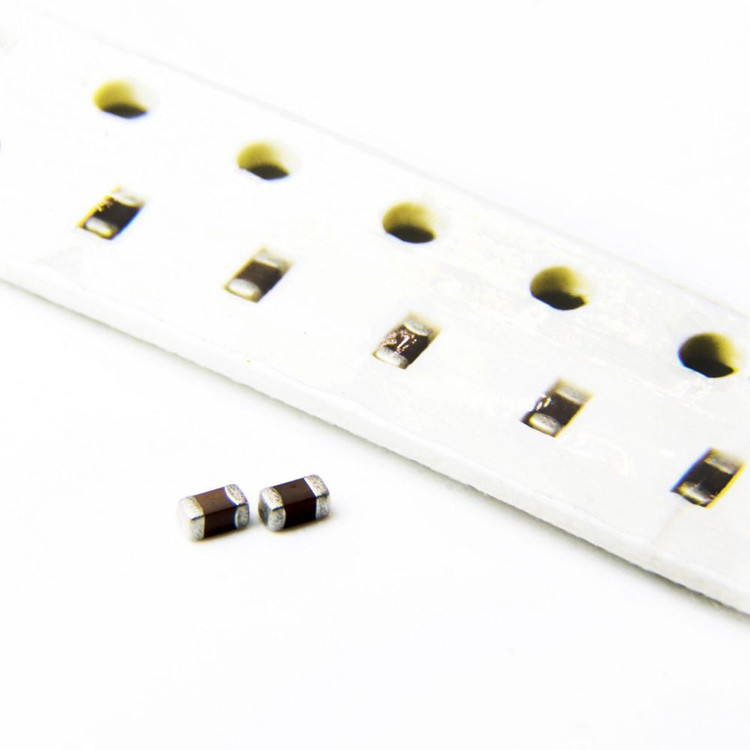

خازن 5 پیکوفاراد 5PF 50V NPO 0603

این محصول یک خازن سرامیکی چندلایه (MLCC) با مشخصات فنی دقیق و کاربردهای گسترده در صنایع الکترونیک است. خازن‌های سرامیکی به‌دلیل پایداری بالا، اندازه‌ی کوچک و عملکرد قابل اعتماد، در مدارهای الکترونیکی مدرن بسیار پرکاربرد هستند. در ادامه به بررسی ویژگی‌های فنی و کاربردهای این محصول می‌پردازیم.

ویژگی‌های فنی کلیدی:
ظرفیت خازنی (Capacitance):

مقدار ظرفیت: 5 پیکوفاراد (pF) با تلرانس ±0.5 پیکوفاراد.

این مقدار ظرفیت برای کاربردهای فرکانس بالا و فیلترهای دقیق مناسب است.

ولتاژ کاری (Rated Voltage):

ولتاژ مجاز: 50 ولت (V).

این ولتاژ نشان‌دهنده‌ی حداکثر ولتاژی است که خازن می‌تواند بدون آسیب‌دیدگی تحمل کند.

کلاس دمایی (Temperature Coefficient):

از جنس NPO (C0G) که نشان‌دهنده‌ی پایداری دمایی بسیار بالا است.

ضریب دمایی NPO تقریباً صفر است، یعنی ظرفیت خازن با تغییر دما تغییر چندانی نمی‌کند. این ویژگی برای کاربردهای دقیق و حساس به دما بسیار مهم است.

سایز و ابعاد (Package Size):

اندازه‌ی بسته‌بندی: 0603 که معادل 1.6mm x 0.8mm است.

این اندازه‌ی کوچک، امکان استفاده از این خازن را در طراحی‌های فشرده و مینیاتوری فراهم می‌کند.

پایداری و دوام:

این خازن‌ها دارای طول عمر بالا و مقاومت عالی در برابر شرایط محیطی مانند رطوبت و لرزش هستند.

کاربردهای اصلی:
مدارهای RF و مخابراتی:

به‌دلیل پایداری فرکانسی بالا و تلفات کم، در فیلترها، تشدیدگرها و آنتن‌ها استفاده می‌شود.

مدارهای زمان‌بندی و نوسان‌سازها:

در مدارهای نوسان‌ساز کریستالی و سایر مدارهای زمان‌بندی دقیق کاربرد دارد.

مدارهای پردازش سیگنال:

در فیلترهای بالاگذر و پایین‌گذر برای حذف نویز و تداخل فرکانسی استفاده می‌شود.

الکترونیک مصرفی و صنعتی:

در دستگاه‌های پزشکی، سیستم‌های کنترل صنعتی و تجهیزات اندازه‌گیری دقیق به‌کار می‌رود.

مزایای کلیدی:
پایداری دمایی بالا: مناسب برای محیط‌های کاری با دماهای متغیر.

اندازه‌ی کوچک: ایده‌آل برای طراحی‌های فشرده و سبک.

تلرانس دقیق: دقت بالا در مقدار ظرفیت خازنی.

قابلیت اطمینان: عملکرد پایدار در طول زمان.

سوالات متداول (FAQ):
تفاوت بین خازن‌های NPO و X7R چیست؟

خازن‌های NPO (C0G) دارای ضریب دمایی نزدیک به صفر هستند و برای کاربردهای دقیق و فرکانس بالا مناسب‌اند. در حالی که خازن‌های X7R ضریب دمایی بالاتری دارند و برای کاربردهای عمومی‌تر استفاده می‌شوند.

آیا این خازن برای کاربردهای فرکانس بالا مناسب است؟

بله، به‌دلیل ظرفیت کم (5pF) و پایداری فرکانسی بالا، این خازن برای کاربردهای RF و فرکانس بالا ایده‌آل است.

محدوده‌ی دمایی قابل تحمل برای این خازن چقدر است؟

خازن‌های NPO معمولاً در محدوده‌ی دمایی -55°C تا +125°C عملکرد پایدار و قابل اطمینانی دارند.

این محصول با ویژگی‌های فنی برجسته‌اش، گزینه‌ای ایده‌آل برای طراحی‌های پیشرفته‌ی الکترونیکی است. برای اطلاعات بیشتر، می‌توانید به دیتاشیت محصول مراجعه کنید.
