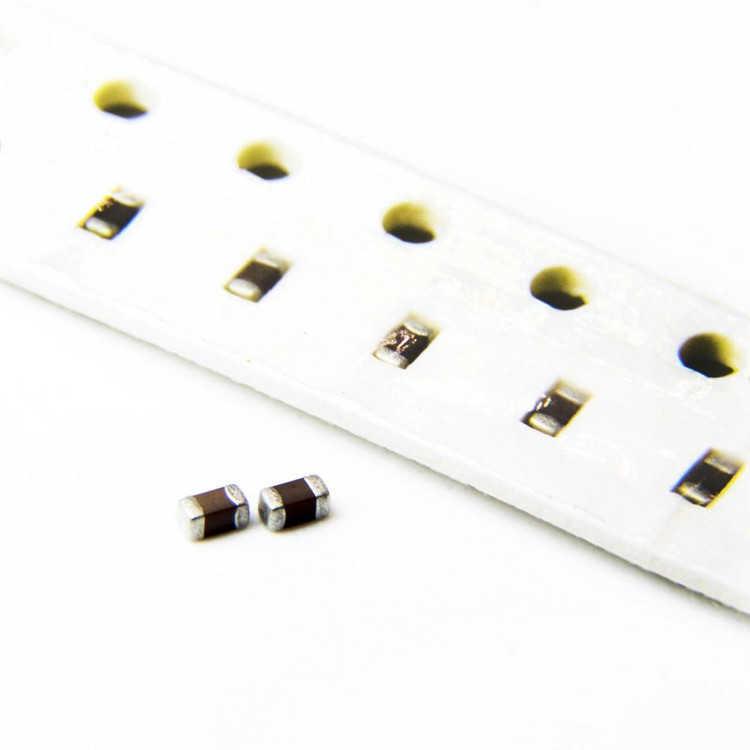

خازن 6 پیکوفاراد 6PF 50V NPO 0603

این محصول یک خازن سرامیکی چندلایه (MLCC) با مشخصات فنی دقیق و کاربردهای گسترده در صنایع الکترونیکی است. خازن‌های سرامیکی به دلیل پایداری بالا، اندازه کوچک و عملکرد قابل اعتماد، در مدارهای الکترونیکی مدرن بسیار پرکاربرد هستند. در ادامه به بررسی ویژگی‌های فنی و کاربردهای این محصول می‌پردازیم.

ویژگی‌های فنی کلیدی:
ظرفیت خازنی (Capacitance):

مقدار ظرفیت این خازن 6 پیکوفاراد (6pF) است. این مقدار ظرفیت برای کاربردهای با فرکانس بالا و فیلترهای دقیق مناسب است.

ولتاژ کاری (Rated Voltage):

این خازن می‌تواند تا 50 ولت را تحمل کند. این ویژگی آن را برای استفاده در مدارهای با ولتاژ متوسط ایده‌آل می‌کند.

تلرانس ظرفیت (Tolerance):

تلرانس این خازن ±0.5 پیکوفاراد (±0.5pF) است که نشان‌دهنده دقت بسیار بالا در ساخت و عملکرد آن می‌باشد.

کلاس دمایی (Temperature Coefficient):

این خازن از نوع NPO (یا C0G) است که به معنای پایداری بسیار بالا در برابر تغییرات دماست. ضریب دمایی NPO/C0G تقریباً صفر است، بنابراین این خازن در محدوده دمایی وسیعی (-55°C تا +125°C) عملکردی پایدار دارد.

سایز و ابعاد (Package Size):

این خازن در سایز 0603 عرضه می‌شود که ابعاد آن تقریباً 1.6mm x 0.8mm است. این اندازه کوچک، آن را برای استفاده در بردهای مدار چاپی (PCB) با چگالی بالا مناسب می‌کند.

کاربردهای اصلی:
مدارهای RF و مخابراتی:
این خازن به دلیل دقت بالا و پایداری در فرکانس‌های بالا، در مدارهای رادیویی (RF) و مخابراتی مانند فیلترها، تشدیدگرها و کوپلرها استفاده می‌شود.

مدارهای زمان‌بندی و نوسان‌سازها:
به دلیل تلرانس پایین و پایداری دمایی بالا، در مدارهای نوسان‌ساز کریستالی و زمان‌بندی دقیق کاربرد دارد.

مدارهای پردازش سیگنال:
در مدارهای دیجیتال و آنالوگ که نیاز به دقت بالا در ظرفیت خازنی دارند، مانند فیلترهای پایین‌گذر و بالاگذر، استفاده می‌شود.

الکترونیک مصرفی و صنعتی:
در دستگاه‌های پزشکی، سیستم‌های کنترل صنعتی و تجهیزات اندازه‌گیری دقیق نیز کاربرد دارد.

مزایای کلیدی:
پایداری دمایی بالا:
با توجه به کلاس NPO/C0G، این خازن در برابر تغییرات دما مقاوم است و عملکردی پایدار دارد.

دقت بالا:
تلرانس ±0.5pF باعث می‌شود این خازن برای کاربردهای حساس ایده‌آل باشد.

اندازه کوچک:
سایز 0603 امکان استفاده از آن را در طراحی‌های فشرده و مدرن فراهم می‌کند.

قابلیت اطمینان:
این خازن از مواد با کیفیت بالا ساخته شده و برای استفاده طولانی‌مدت در شرایط سخت مناسب است.

سوالات متداول (FAQ):
تفاوت بین خازن‌های NPO و X7R چیست؟

خازن‌های NPO (یا C0G) دارای ضریب دمایی نزدیک به صفر هستند و در برابر تغییرات دما بسیار پایدارند. در حالی که خازن‌های X7R ضریب دمایی بالاتری دارند و برای کاربردهای عمومی‌تر استفاده می‌شوند.

آیا این خازن برای کاربردهای فرکانس بالا مناسب است؟

بله، این خازن با ظرفیت 6pF و تلرانس ±0.5pF برای کاربردهای فرکانس بالا مانند مدارهای RF و مخابراتی ایده‌آل است.

آیا این خازن برای استفاده در محیط‌های صنعتی مناسب است؟

بله، با توجه به پایداری دمایی بالا و قابلیت تحمل ولتاژ تا 50V، این خازن برای استفاده در محیط‌های صنعتی و شرایط سخت مناسب است.

این محصول با ترکیبی از دقت، پایداری و اندازه کوچک، یک انتخاب عالی برای طراحی‌های الکترونیکی پیشرفته و حساس است.
