خازن مولتی لایر سرامیکی 7پیکوفاراد 50ولت 7PF 50V 0.5PF NPO 0603

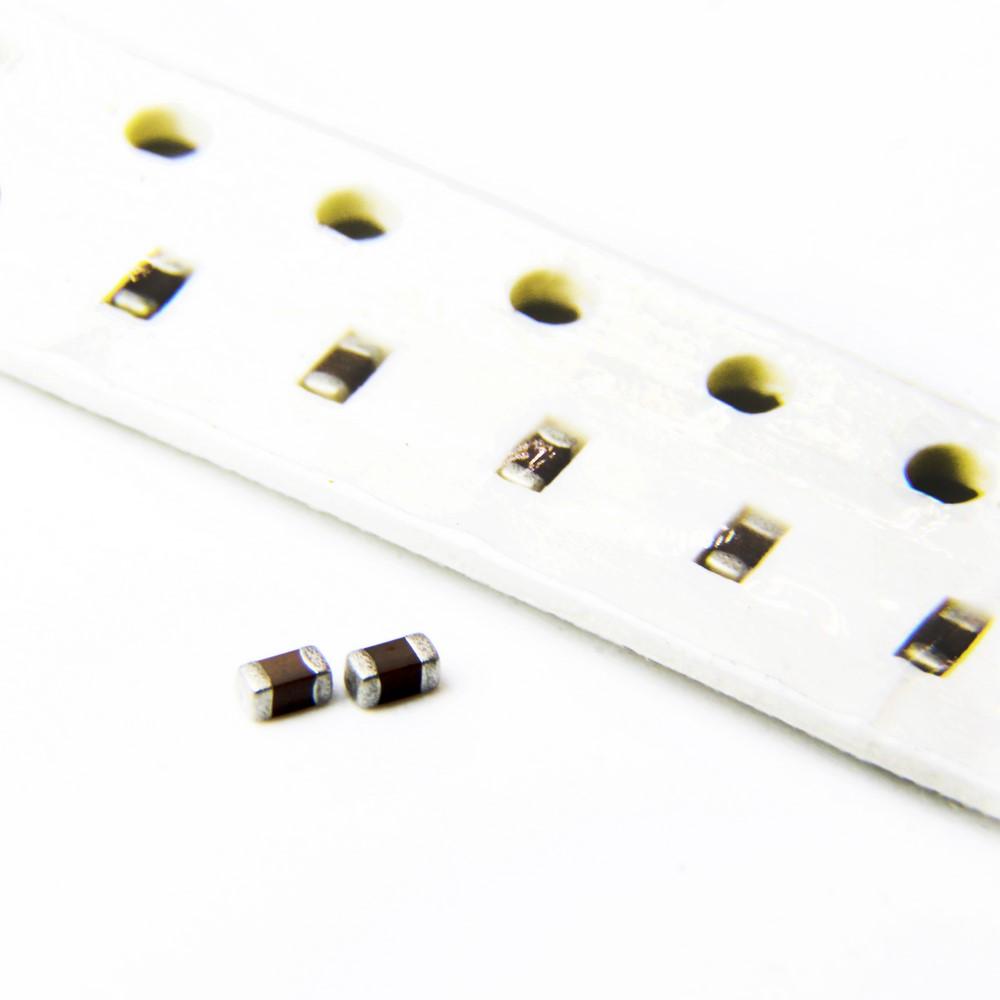

خازن سرامیکی 7pF 50V ±0.5pF NPO 0603 یکی از قطعات پرکاربرد در صنعت الکترونیک است که به دلیل اندازه کوچک، دقت بالا و پایداری حرارتی عالی، در طراحی مدارات با فرکانس بالا و کاربردهای حساس مورد استفاده قرار می‌گیرد. این خازن در بسته‌بندی استاندارد SMD (Surface-Mount Device) با ابعاد 0603 (1.6 میلی‌متر طول × 0.8 میلی‌متر عرض) عرضه می‌شود که آن را برای استفاده در بردهای متراکم و پیشرفته مناسب می‌سازد. در ادامه به بررسی ویژگی‌های فنی و کاربردهای این محصول بر اساس مشخصات دیتاشیت می‌پردازیم.

 مشخصات فنی کلیدی
1. ظرفیت نامی (Capacitance): 7 پیکوفاراد (pF)
   این مقدار ظرفیت، خازن را برای کاربردهایی که نیاز به مقادیر پایین ظرفیت با دقت بالا دارند، ایده‌آل می‌کند.
2. تلورانس (Tolerance): ±0.5pF
   تلورانس بسیار پایین این خازن نشان‌دهنده دقت بالای آن است که در مدارات تنظیم‌شده (Tuned Circuits) و فیلترهای فرکانس بالا اهمیت زیادی دارد.
3. ولتاژ نامی (Rated Voltage): 50 ولت DC
   این ولتاژ نامی، خازن را برای استفاده در مدارات با ولتاژ متوسط تا پایین مناسب می‌سازد و حاشیه ایمنی مناسبی را فراهم می‌کند.
4. نوع دی‌الکتریک (Dielectric): NPO (Negative-Positive-Zero)
   NPO یکی از پایدارترین انواع دی‌الکتریک سرامیکی است که ضریب دمایی نزدیک به صفر (0±30 ppm/°C) دارد. این ویژگی باعث می‌شود ظرفیت خازن در تغییرات دما تقریباً ثابت بماند، که برای کاربردهای حساس به دما بسیار حیاتی است.
5. اندازه بسته‌بندی (Package Size): 0603
   ابعاد کوچک این خازن (1.6 × 0.8 میلی‌متر) امکان نصب آن را در طراحی‌های فشرده و با چگالی بالا فراهم می‌کند.
6. دمای کاری (Operating Temperature): معمولاً بین -55°C تا +125°C
   این محدوده دمایی وسیع، عملکرد قابل اعتماد خازن را در شرایط محیطی متنوع تضمین می‌کند.
7. مقاومت عایقی (Insulation Resistance): بالا (معمولاً در حد گیگااهم)
   این ویژگی از نشت جریان جلوگیری کرده و کارایی خازن را در کاربردهای دقیق افزایش می‌دهد.

 مزایای فنی و عملکردی
- پایداری فرکانسی: به دلیل استفاده از دی‌الکتریک NPO، این خازن در فرکانس‌های بالا عملکرد بسیار خوبی از خود نشان می‌دهد و برای مدارات RF (رادیو فرکانس) و نوسان‌سازها مناسب است.
- اتلاف کم (Low Loss): ضریب اتلاف (Dissipation Factor) پایین در NPO باعث کاهش تلفات انرژی و افزایش راندمان در مدارات می‌شود.
- عمر طولانی: مواد سرامیکی باکیفیت و طراحی مقاوم، طول عمر بالایی را برای این خازن فراهم می‌کند، حتی در شرایط کاری سخت.
- قابلیت لحیم‌کاری Reflow: این خازن برای فرآیندهای لحیم‌کاری سطحی (SMT) بهینه شده است و با خطوط تولید خودکار سازگار است.

 کاربردها
این خازن به دلیل ویژگی‌های خاص خود در طیف وسیعی از کاربردها استفاده می‌شود:
- مدارات RF و مایکروویو: برای فیلترها، کوپلینگ و تطبیق امپدانس.
- نوسان‌سازها و تایمرها: به دلیل دقت و پایداری بالا در فرکانس‌های ثابت.
- تجهیزات پزشکی: در دستگاه‌هایی که نیاز به دقت و قابلیت اطمینان بالا دارند.
- الکترونیک مصرفی: مانند تلفن‌های همراه، تبلت‌ها و دستگاه‌های IoT که نیاز به قطعات کوچک و کارآمد دارند.
- سیستم‌های هوافضا و نظامی: به دلیل تحمل شرایط دمایی و پایداری عملکرد.

 مقایسه با سایر خازن‌ها
در مقایسه با خازن‌های با دی‌الکتریک X7R یا Y5V، خازن NPO 0603 پایداری بیشتری در برابر تغییرات دما و ولتاژ دارد، اما ظرفیت آن محدودتر است. این محدودیت ظرفیت به دلیل تمرکز بر دقت و پایداری است، در حالی که X7R و Y5V برای ظرفیت‌های بالاتر مناسب‌ترند اما تلورانس و پایداری کمتری دارند.

 نکات نصب و استفاده
- لحیم‌کاری: استفاده از پروفایل دمایی مناسب در فرآیند Reflow برای جلوگیری از آسیب به خازن توصیه می‌شود.
- جهت‌گیری: به دلیل غیرقطبی بودن، نیازی به رعایت جهت نصب ندارد.
- محافظت در برابر ESD: مانند سایر قطعات SMD، باید از تخلیه الکترواستاتیکی در حین مونتاژ جلوگیری شود.

 نتیجه‌گیری
خازن 7pF 50V ±0.5pF NPO 0603 یک انتخاب حرفه‌ای برای طراحان مدارات الکترونیکی است که به دنبال دقت، پایداری و عملکرد بهینه در اندازه کوچک هستند. این محصول با ترکیب ویژگی‌های فنی برجسته و انعطاف‌پذیری در کاربردها، نقش مهمی در پیشرفت فناوری‌های مدرن ایفا می‌کند.

 سوالات متداول (FAQ)

1. تفاوت خازن NPO با X7R چیست؟
   خازن NPO از نظر پایداری دمایی و فرکانسی بسیار بهتر از X7R عمل می‌کند و تلورانس کمتری دارد، اما ظرفیت آن معمولاً پایین‌تر است. X7R برای کاربردهایی با ظرفیت بالاتر و هزینه کمتر مناسب است، اما تغییرات دما و ولتاژ بیشتری را تجربه می‌کند.

2. آیا این خازن برای مدارات پرسرعت مناسب است؟
   بله، به دلیل دی‌الکتریک NPO و اتلاف کم، این خازن برای مدارات پرسرعت و فرکانس بالا مانند RF و نوسان‌سازها بسیار مناسب است.

3. چگونه می‌توان این خازن را جایگزین کرد؟
   برای جایگزینی، باید خازنی با ظرفیت 7pF، ولتاژ 50V یا بالاتر، تلورانس ±0.5pF یا کمتر و دی‌الکتریک NPO در بسته‌بندی 0603 پیدا کنید. بررسی دیتاشیت جایگزین برای تطابق دقیق ضروری است.
