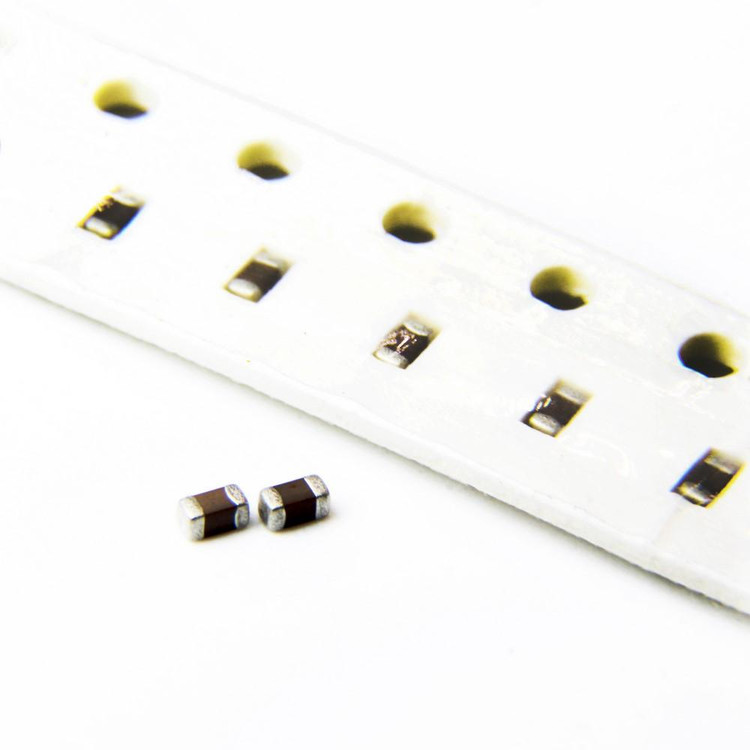

خازن 8 پیکوفاراد 8PF 50V NPO 0603

خازن سرامیکی چندلایه (MLCC) با ظرفیت 8 پیکوفاراد (pF)، در اندازه استاندارد 0603 (ابعاد 1.6 میلی‌متر طول × 0.8 میلی‌متر عرض)، ولتاژ نامی 50 ولت و تلرانس ±0.5pF از نوع دی‌الکتریک NPO، یکی از قطعات پرکاربرد در صنعت الکترونیک است. این خازن به دلیل دقت بالا، پایداری حرارتی عالی و عملکرد قابل اعتماد در فرکانس‌های بالا، انتخابی ایده‌آل برای طراحی مدارات پیشرفته محسوب می‌شود. در ادامه، ویژگی‌های فنی این محصول را به صورت حرفه‌ای بررسی می‌کنیم:

 1. مشخصات الکتریکی
- ظرفیت نامی: 8 پیکوفاراد (pF)
  این مقدار ظرفیت، برای کاربردهایی که نیاز به تنظیم دقیق امپدانس یا فیلتراسیون در فرکانس‌های بالا دارند، بسیار مناسب است.
- تلرانس: ±0.5pF
  تلرانس بسیار پایین (±6.25% از ظرفیت نامی) نشان‌دهنده دقت بالای این خازن است که در مدارات حساس مانند اسیلاتورها و فیلترهای RF حیاتی است.
- ولتاژ نامی: 50 ولت
  این ولتاژ، امکان استفاده از خازن را در طیف گسترده‌ای از مدارات با ولتاژ متوسط فراهم می‌کند، بدون نگرانی از شکست دی‌الکتریک.
- نوع دی‌الکتریک: NPO (C0G)
  NPO یکی از پایدارترین انواع دی‌الکتریک‌های سرامیکی است که تغییرات ظرفیت آن در برابر دما و ولتاژ تقریباً صفر است (ضریب دمایی 0±30 ppm/°C). این ویژگی، آن را برای کاربردهای دقیق و حساس به دما ایده‌آل می‌کند.

 2. مشخصات فیزیکی
- اندازه بسته‌بندی: 0603
  ابعاد کوچک (1.6 × 0.8 میلی‌متر) این خازن، آن را برای نصب سطحی (SMD) در طراحی‌های فشرده و مدارات با چگالی بالا مناسب می‌سازد.
- جنس بدنه: سرامیک
  استفاده از مواد سرامیکی با کیفیت بالا، مقاومت مکانیکی و حرارتی خوبی به این قطعه می‌بخشد.

 3. عملکرد و پایداری
- پایداری حرارتی:
  دی‌الکتریک NPO با ضریب دمایی نزدیک به صفر، عملکرد ثابت خازن را در بازه دمایی وسیع (معمولاً -55°C تا +125°C) تضمین می‌کند. این ویژگی برای کاربردهایی که در معرض تغییرات دمایی شدید قرار دارند (مانند تجهیزات هوافضا یا خودرو) بسیار ارزشمند است.
- ضریب کیفیت (Q Factor):
  خازن‌های NPO به دلیل تلفات دی‌الکتریک پایین (Low ESR)، ضریب کیفیت بالایی دارند که در فرکانس‌های بالا، کارایی بهتری ارائه می‌دهد.
- مقاومت عایقی:
  مقاومت عایقی بالا (معمولاً بیش از 10 گیگااهم) از نشتی جریان جلوگیری کرده و عملکرد ایمن را در مدارات حساس تضمین می‌کند.

 4. کاربردها
این خازن به دلیل ویژگی‌های خاص خود در حوزه‌های مختلفی استفاده می‌شود:
- مدارات RF و مایکروویو: برای تطبیق امپدانس و فیلتراسیون سیگنال.
- اسیلاتورها و تایمرها: به دلیل دقت بالا در ظرفیت و پایداری فرکانسی.
- تجهیزات پزشکی: در دستگاه‌هایی که نیاز به قابلیت اطمینان و دقت بالا دارند.
- الکترونیک مصرفی: مانند گوشی‌های هوشمند و گجت‌های پوشیدنی که نیاز به قطعات کوچک و کارآمد دارند.

 5. مزایا و محدودیت‌ها
- مزایا:
  - دقت بالای ظرفیت (±0.5pF)
  - پایداری عالی در برابر دما و ولتاژ
  - اندازه کوچک و مناسب برای نصب سطحی
  - تلفات پایین و عملکرد بهینه در فرکانس بالا
- محدودیت‌ها:
  - ظرفیت پایین (8pF) این خازن را برای کاربردهایی که نیاز به ظرفیت‌های بالاتر دارند، نامناسب می‌کند.
  - هزینه بالاتر نسبت به خازن‌های با دی‌الکتریک X7R یا Y5V به دلیل کیفیت و دقت بیشتر.

 6. نصب و لحیم‌کاری
این خازن برای فرآیند لحیم‌کاری Reflow طراحی شده است و با تجهیزات استاندارد تولید SMD سازگار است. توصیه می‌شود دمای لحیم‌کاری و پروفایل حرارتی بر اساس دیتاشیت سازنده (مانند Yageo، Vishay یا Murata) تنظیم شود تا از آسیب به دی‌الکتریک جلوگیری گردد.

 سوالات متداول (FAQ)

1. خازن 8pF 0603 50V NPO برای چه نوع پروژه‌هایی مناسب است؟
   این خازن برای پروژه‌های نیازمند دقت بالا و پایداری حرارتی مانند اسیلاتورهای فرکانس بالا، فیلترهای RF و مدارات دقیق در تجهیزات پزشکی یا مخابراتی ایده‌آل است.

2. تفاوت دی‌الکتریک NPO با X7R چیست؟
   دی‌الکتریک NPO پایداری بیشتری در برابر تغییرات دما و ولتاژ دارد و تلرانس کمتری ارائه می‌دهد، در حالی که X7R ظرفیت بالاتری دارد اما دقت و پایداری کمتری نسبت به NPO نشان می‌دهد.

3. آیا این خازن برای مدارات با ولتاژ بالاتر از 50 ولت قابل استفاده است؟
   خیر، ولتاژ نامی این خازن 50 ولت است و استفاده در ولتاژهای بالاتر ممکن است به شکست دی‌الکتریک و خرابی قطعه منجر شود.
