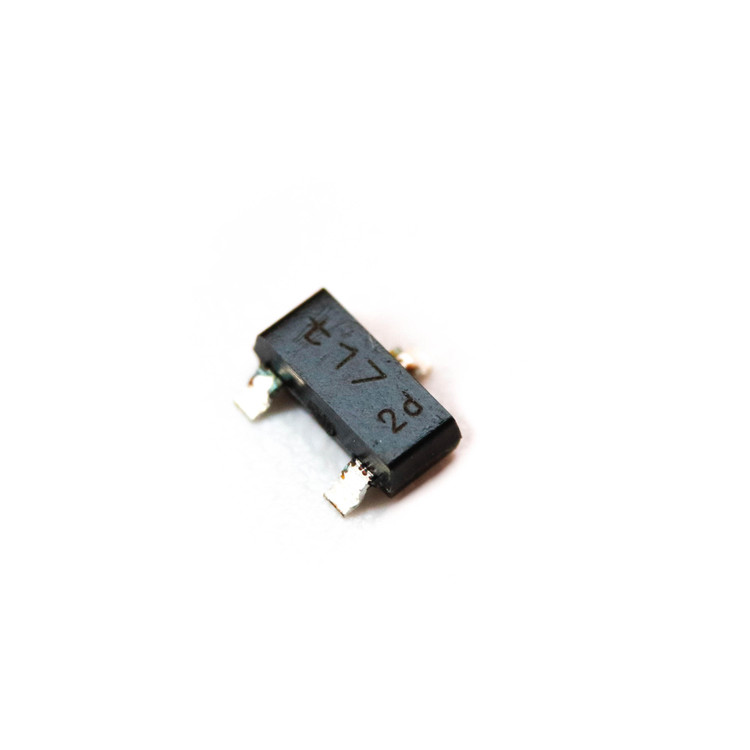

ترانزیستور DTC124ET: راهنمای کامل ویژگی‌ها، کاربردها و مشخصات فنی

در دنیای الکترونیک، ترانزیستور DTC124ET به عنوان یکی از محبوب‌ترین قطعات دیجیتال NPN شناخته می‌شود که با مقاومت‌های بایاس داخلی، طراحی مدارها را ساده‌تر می‌کند. اگر به دنبال اطلاعات دقیق در مورد دیتاشیت ترانزیستور DTC124ET، ویژگی‌های ترانزیستور DTC124ET یا کاربردهای ترانزیستور DTC124ET هستید، این مقاله جامع به شما کمک می‌کند تا با تمام جنبه‌های این قطعه آشنا شوید. ترانزیستور DTC124ET با ساختار پیشرفته خود، گزینه‌ای ایده‌آل برای پروژه‌های سوئیچینگ و درایورینگ است و در مدارات دیجیتال به طور گسترده استفاده می‌شود.

ویژگی‌های کلیدی ترانزیستور DTC124ET

ترانزیستور DTC124ET از نوع NPN دیجیتال با مقاومت بایاس داخلی (R1 = 22 kΩ) است که نیاز به مقاومت‌های خارجی را حذف می‌کند. این ویژگی، فضای برد را کاهش داده و هزینه‌های تولید را پایین می‌آورد. پکیج EMT3 (SOT-416) آن، کوچک و مناسب برای نصب سطحی (SMT) است، که آن را برای طراحی‌های فشرده ایده‌آل می‌سازد.

مشخصات فنی اصلی بر اساس دیتاشیت ترانزیستور DTC124ET:

• ولتاژ کلکتور-امیتر (V_CEO): 50 ولت
• ولتاژ کلکتور-بیس (V_CBO): 50 ولت
• ولتاژ امیتر-بیس (V_EBO): 5 ولت
• جریان کلکتور (I_C): 100 میلی‌آمپر
• توان اتلاف (P_D): 150 میلی‌وات
• فرکانس گذار (f_T): 250 مگاهرتز
• بهره جریان DC (h_FE): 100 تا 600 (معمولی 250)
• ولتاژ اشباع کلکتور-امیتر (V_CE(sat)): حداکثر 0.3 ولت

این مشخصات، ترانزیستور DTC124ET را برای عملیات سوئیچینگ سریع و کارآمد مناسب می‌سازد. مقاومت‌های نازک فیلم داخلی، ایزوله کامل را تضمین کرده و اثرات پارازیتی را به حداقل می‌رساند.

کاربردهای ترانزیستور DTC124ET در مدارهای الکترونیکی

ترانزیستور DTC124ET به دلیل سادگی در استفاده، در انواع مدارها به کار می‌رود. برخی از کاربردهای اصلی ترانزیستور DTC124ET عبارتند از:

• مدارهای سوئیچینگ: برای کنترل LEDها، رله‌ها و لودهای کوچک.
• مدارهای اینورتر: ساده‌سازی منطق دیجیتال بدون نیاز به اجزای اضافی.
• درایورهای مدار: در رابط‌های دیجیتال و کنترل سیگنال‌ها.
• مدارهای رابط: اتصال میکروکنترلرها به خروجی‌های خارجی.

در پروژه‌های IoT و اتوماسیون، ترانزیستور DTC124ET به عنوان سوئیچ الکترونیکی عمل کرده و پاسخ‌دهی سریع (با تأخیر انتشار کم) را فراهم می‌کند. برای مثال، در مدارهای درایور LED، جریان تا 100 میلی‌آمپر را با ولتاژ اشباع پایین مدیریت می‌کند.

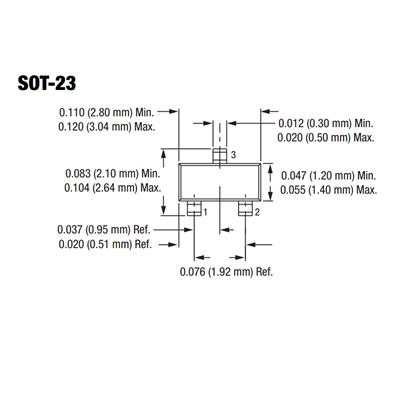

پیکربندی پین و نکات نصب ترانزیستور DTC124ET

پیکربندی پین ترانزیستور DTC124ET ساده است:

• پین B (بیس): ورودی با مقاومت بایاس داخلی.
• پین C (کلکتور): خروجی جریان.
• پین E (امیتر): اتصال به زمین.

برای نصب، از پکیج SOT-416 استفاده کنید که ابعاد آن 1.6x1.6 میلی‌متر است. در طراحی PCB، فاصله پین‌ها 0.8 میلی‌متر را در نظر بگیرید تا از مشکلات لحیم‌کاری جلوگیری شود. دیتاشیت ترانزیستور DTC124ET شامل منحنی‌های مشخصه مانند بهره جریان در برابر جریان کلکتور و ولتاژ اشباع است که بهینه‌سازی مدار را آسان می‌کند.

چرا ترانزیستور DTC124ET انتخاب حرفه‌ای است؟

با توجه به جستجوهای رایج مانند دیتاشیت ترانزیستور DTC124ET یا مشخصات ترانزیستور DTC124ET، این قطعه به دلیل دوام بالا (دمای اتصال تا 150 درجه سلسیوس) و سازگاری با استانداردهای RoHS، در پروژه‌های حرفه‌ای ترجیح داده می‌شود. نسخه‌های مکمل PNP (مانند DTA124T) نیز برای مدارهای push-pull موجود است.

برای تهیه ترانزیستور DTC124ET با کیفیت بالا، سایت e366.ir را به عنوان منبع معتبر خرید پیشنهاد می‌کنیم. این سایت گزینه‌های متنوعی برای خرید ترانزیستور DTC124ET ارائه می‌دهد و ارسال سریع را تضمین می‌کند.

سوالات متداول (FAQ) در مورد ترانزیستور DTC124ET

1. دیتاشیت ترانزیستور DTC124ET شامل چه اطلاعاتی است؟

دیتاشیت ترانزیستور DTC124ET مشخصات الکتریکی مانند ولتاژهای شکست، جریان‌ها، بهره و منحنی‌های مشخصه را پوشش می‌دهد. این سند برای طراحی مدارهای سوئیچینگ ضروری است و از سایت‌های معتبر الکترونیکی قابل دانلود است.

2. کاربردهای ترانزیستور DTC124ET در پروژه‌های دیجیتال چیست؟

کاربردهای ترانزیستور DTC124ET عمدتاً در سوئیچینگ LED، درایور رله و مدارهای اینورتر است. مقاومت بایاس داخلی آن، طراحی را بدون اجزای خارجی ساده می‌کند.

3. چگونه ترانزیستور DTC124ET را در مدار تست کنیم؟

برای تست ترانزیستور DTC124ET، از مولتی‌متر در حالت دیود استفاده کنید: ولتاژ فوروارد بیس-امیتر حدود 0.7 ولت و بیس-کلکتور باز باشد. همچنین، جریان کلکتور را با منبع تغذیه چک کنید تا با مشخصات دیتاشیت مطابقت داشته باشد.
