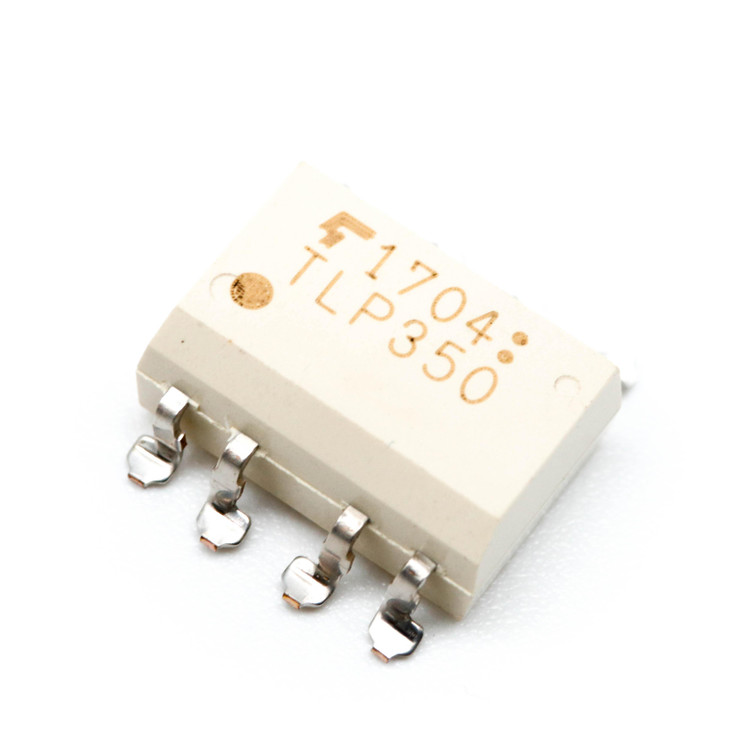

اپتو ماسفت TLP350S

TLP350S یک اپتوکوپلر پیشرفته از شرکت Toshiba Semiconductor است که به طور خاص برای کاربردهای صنعتی و کنترل توان طراحی شده است. این محصول به عنوان یک درایور گیت (Gate Driver) برای IGBTها و MOSFETهای قدرت استفاده می‌شود و در سیستم‌هایی مانند اینورترهای صنعتی، سیستم‌های تهویه مطبوع (Air Conditioner Inverters) و تجهیزات اتوماسیون صنعتی نقش کلیدی ایفا می‌کند. در ادامه به بررسی دقیق مشخصات فنی، ویژگی‌ها و کاربردهای این محصول بر اساس اطلاعات دیتاشیت می‌پردازیم.

 مشخصات فنی کلیدی
1. ساختار اپتیکی:
   - TLP350S از یک دیود مادون قرمز (GaAlAs IRED) و یک فتوآی‌سی (Photo-IC) یکپارچه تشکیل شده است که ترکیبی از عملکرد بالا و قابلیت اطمینان را ارائه می‌دهد.

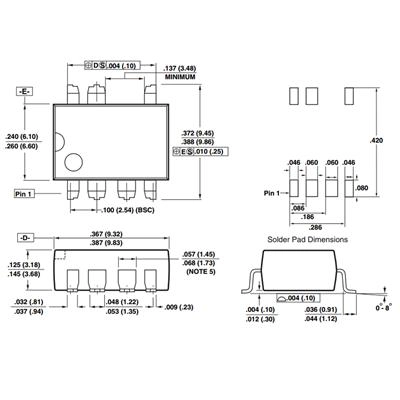

   - بسته‌بندی این محصول در قالب DIP-8 بوده و برای نصب آسان در بردهای الکترونیکی طراحی شده است.

2. ایزولاسیون الکتریکی:
   - ولتاژ ایزولاسیون (Isolation Voltage) این اپتوکوپلر برابر با 3750 Vrms است که آن را برای کاربردهایی با نیاز به جداسازی ایمن بین بخش‌های ولتاژ بالا و پایین مناسب می‌کند.

3. عملکرد سوئیچینگ:
   - زمان تأخیر انتشار (Propagation Delay Time) حداکثر 500 نانوثانیه است که نشان‌دهنده سرعت بالای سوئیچینگ این محصول است.
   - توانایی پشتیبانی از فرکانس سوئیچینگ بالا (تا حدود 50 کیلوهرتز) آن را برای کاربردهای دینامیک و پرسرعت ایده‌آل می‌سازد.

4. خروجی:
   - خروجی این اپتوکوپلر از نوع Totem-Pole بوده و قابلیت تأمین جریان پیک خروجی (Peak Output Current) تا ±2.5 آمپر را دارد. این ویژگی امکان درایو مستقیم گیت IGBTها و MOSFETها را بدون نیاز به مدارهای تقویت‌کننده اضافی فراهم می‌کند.

5. محدوده ولتاژ کاری:
   - ولتاژ تغذیه (VCC) این قطعه بین 15 تا 30 ولت است که با نیازهای اکثر سیستم‌های قدرت سازگار است.

6. دمای کاری:
   - محدوده دمای عملیاتی از -40 تا 100 درجه سانتی‌گراد است که عملکرد پایدار در شرایط محیطی سخت را تضمین می‌کند.

 ویژگی‌های برجسته
- راندمان بالا: طراحی کم‌مصرف TLP350S باعث کاهش تلفات انرژی در سیستم‌های قدرت می‌شود.
- حفاظت در برابر نویز: با توجه به ایزولاسیون قوی و ساختار Photo-IC، این اپتوکوپلر در برابر نویزهای الکتریکی و تداخلات الکترومغناطیسی (EMI) مقاومت بالایی دارد.
- سازگاری RoHS: این محصول با استانداردهای زیست‌محیطی RoHS سازگار است و فاقد مواد مضر برای محیط زیست می‌باشد.
- اندازه جمع‌وجور: بسته‌بندی DIP-8 فضای کمی را روی PCB اشغال می‌کند و برای طراحی‌های فشرده مناسب است.

 کاربردها
TLP350S به دلیل ویژگی‌های فنی برجسته‌اش در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:
- اینورترهای صنعتی: برای کنترل دقیق موتورهای الکتریکی و سیستم‌های تبدیل توان.
- درایوهای IGBT و MOSFET: به عنوان یک درایور گیت با کارایی بالا در سیستم‌های قدرت.
- منابع تغذیه سوئیچینگ (SMPS): برای ایزولاسیون و سوئیچینگ ایمن.
- اتوماسیون صنعتی: در PLCها و سیستم‌های کنترلی که نیاز به ایزولاسیون و سرعت بالا دارند.

 مزایا نسبت به رقبا
در مقایسه با سایر اپتوکوپلرهای موجود در بازار، TLP350S به دلیل ترکیب سرعت بالا، جریان خروجی قوی و ایزولاسیون مطمئن، گزینه‌ای رقابتی محسوب می‌شود. این محصول همچنین از نظر قابلیت اطمینان و طول عمر در شرایط عملیاتی سخت، عملکردی برتر ارائه می‌دهد.

 نتیجه‌گیری
TLP350S یک اپتوکوپلر حرفه‌ای و قابل اعتماد است که با ویژگی‌های فنی پیشرفته خود، نیازهای طراحان سیستم‌های قدرت و صنعتی را به خوبی برآورده می‌کند. این محصول با ارائه ایزولاسیون قوی، سرعت سوئیچینگ بالا و توانایی درایو مستقیم گیت، بهینه‌سازی عملکرد و ایمنی سیستم‌ها را تضمین می‌کند. اگر به دنبال یک راه‌حل کارآمد برای کنترل توان در پروژه‌های خود هستید، TLP350S انتخابی هوشمندانه خواهد بود.

 سوالات متداول (FAQ)
1. TLP350S برای چه نوع IGBTها یا MOSFETهایی مناسب است؟
   TLP350S برای درایو گیت IGBTها و MOSFETهای قدرت با ولتاژ گیت تا 30 ولت و نیاز به جریان پیک ±2.5 آمپر ایده‌آل است. برای اطلاعات دقیق‌تر، باید مشخصات گیت قطعه مورد نظر با دیتاشیت TLP350S مقایسه شود.

2. آیا این اپتوکوپلر در دماهای بسیار پایین یا بالا کار می‌کند؟
   بله، TLP350S در محدوده دمایی -40 تا 100 درجه سانتی‌گراد عملکرد پایداری دارد و برای محیط‌های صنعتی سخت مناسب است.

3. تفاوت TLP350S با مدل‌های دیگر مانند TLP350H چیست؟
   مدل‌هایی مانند TLP350H ممکن است بهبودهایی در ولتاژ خروجی یا دمای کاری داشته باشند. برای تفاوت دقیق، باید دیتاشیت هر دو مدل مقایسه شود، اما TLP350S به طور کلی برای کاربردهای استاندارد صنعتی طراحی شده است.

این محتوا با تکیه بر اطلاعات کلی دیتاشیت و ویژگی‌های استاندارد این نوع محصول تهیه شده است. برای جزئیات بیشتر، لطفاً دیتاشیت رسمی Toshiba را بررسی کنید.
