آی سی LM358D پکیج SO-8 (SOP-8)

آی‌سی LM358D یکی از محبوب‌ترین و پرکاربردترین آمپلی‌فایرهای عملیاتی (Operational Amplifier) دوگانه با توان مصرفی پایین است که توسط شرکت‌های معتبری مانند Texas Instruments و STMicroelectronics تولید می‌شود. این آی‌سی به دلیل طراحی ساده، عملکرد پایدار و قابلیت استفاده در طیف گسترده‌ای از ولتاژها و کاربردها، انتخابی ایده‌آل برای پروژه‌های الکترونیکی صنعتی، تجاری و آموزشی محسوب می‌شود. در ادامه به بررسی مشخصات فنی، ویژگی‌ها و کاربردهای این محصول بر اساس اطلاعات دیتاشیت آن می‌پردازیم.

 مشخصات فنی کلیدی
1. ساختار دوگانه: LM358D شامل دو آمپلی‌فایر عملیاتی مستقل با بهره بالا (High Gain) و جبران‌سازی فرکانسی داخلی است که امکان استفاده در مدارهای مختلف را فراهم می‌کند.
2. محدوده ولتاژ تغذیه: این آی‌سی می‌تواند با ولتاژ تغذیه تک (Single Supply) از 3 ولت تا 32 ولت یا ولتاژ دوگانه (Dual Supply) از ±1.5 ولت تا ±16 ولت کار کند. این انعطاف‌پذیری، استفاده از آن را در سیستم‌های مختلف آسان می‌کند.
3. جریان مصرفی پایین: جریان مصرفی این آی‌سی به طور معمول در حدود 0.7 میلی‌آمپر (برای هر آمپلی‌فایر) است و این مقدار مستقل از سطح ولتاژ تغذیه باقی می‌ماند، که آن را برای کاربردهای کم‌مصرف مناسب می‌سازد.
4. پهنای باند: پهنای باند بهره واحد (Unity Gain Bandwidth) این آی‌سی حدود 700 کیلوهرتز است، که برای کاربردهای فرکانس پایین تا متوسط کافی است.
5. نرخ تغییرات ولتاژ (Slew Rate): نرخ تغییرات ولتاژ خروجی این آمپلی‌فایر حدود 0.3 تا 0.4 ولت بر میکروثانیه است، که برای سیگنال‌های آهسته و پایدار مناسب است.
6. بهره ولتاژ (Voltage Gain): بهره ولتاژ DC این آی‌سی به طور معمول 100 دسی‌بل (معادل 100,000 برابر) است، که دقت بالایی را در تقویت سیگنال‌ها ارائه می‌دهد.
7. محدوده ولتاژ خروجی: خروجی این آی‌سی می‌تواند تا نزدیک ولتاژ تغذیه مثبت (تا حدود 1.5 ولت کمتر از Vcc) و نزدیک به صفر ولت (در حالت تک‌تغذیه) نوسان کند.

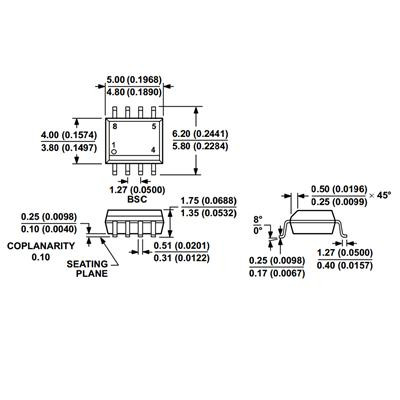

8. پکیج و دما: LM358D در پکیج SOIC-8 عرضه می‌شود و دمای کاری آن بسته به سازنده از 0 تا 70 درجه سانتی‌گراد (برای نسخه تجاری) یا -40 تا 125 درجه سانتی‌گراد (برای نسخه‌های صنعتی) متغیر است.

 ویژگی‌های برجسته
- جبران‌سازی فرکانسی داخلی: این ویژگی نیاز به اجزای خارجی برای پایداری فرکانسی را حذف می‌کند و طراحی مدار را ساده‌تر می‌کند.
- مقاومت در برابر نویز: طراحی داخلی این آی‌سی به گونه‌ای است که نویز ورودی را به حداقل می‌رساند و برای کاربردهای حساس به نویز قابل اعتماد است.
- سازگاری با تغذیه تک: برخلاف بسیاری از آمپلی‌فایرهای قدیمی‌تر مانند LM741، این آی‌سی به راحتی با ولتاژ تغذیه تک (مانند 5 ولت مورد استفاده در سیستم‌های منطقی) کار می‌کند.
- هزینه پایین: LM358D به دلیل تولید انبوه و طراحی ساده، قیمتی مقرون‌به‌صرفه دارد و برای پروژه‌های اقتصادی مناسب است.

 کاربردها
LM358D به دلیل ویژگی‌های منحصربه‌فرد خود در بسیاری از کاربردها مورد استفاده قرار می‌گیرد:
- تقویت‌کننده‌های ترانسدیوسر: برای تقویت سیگنال‌های ضعیف از حسگرها مانند ترموکوپل‌ها یا فشارسنج‌ها.
- بلوک‌های بهره DC: در مدارهایی که نیاز به تقویت سیگنال DC با دقت بالا دارند.
- مدارهای فیلتر فعال: به عنوان بخشی از فیلترهای پایین‌گذر یا بالاگذر در سیستم‌های صوتی یا کنترلی.
- منبع تغذیه و رگولاتورها: برای کنترل ولتاژ و جریان در سیستم‌های قدرت.
- پروژه‌های آموزشی: به دلیل سادگی و در دسترس بودن، در آزمایشگاه‌ها و آموزش الکترونیک بسیار محبوب است.

 مزایا و معایب
مزایا:
- انعطاف‌پذیری در ولتاژ تغذیه
- مصرف توان پایین
- طراحی دوگانه که فضای بورد را کاهش می‌دهد
- هزینه کم و دسترسی آسان

معایب:
- پهنای باند محدود (مناسب برای فرکانس‌های پایین)
- نرخ تغییرات ولتاژ پایین (برای سیگنال‌های سریع مناسب نیست)
- عدم پشتیبانی از خروجی Rail-to-Rail کامل

 مقایسه با رقبا
در مقایسه با آی‌سی‌هایی مانند LM741 (تک آمپلی‌فایر) یا LM324 (چهار آمپلی‌فایر)، LM358D تعادلی بین سادگی، تعداد آمپلی‌فایرها و عملکرد ارائه می‌دهد. برخلاف LM741 که فقط یک آمپلی‌فایر دارد، LM358D با دو آمپلی‌فایر در یک پکیج، کارایی بیشتری در فضا و هزینه دارد. همچنین نسبت به LM324 که چهار آمپلی‌فایر دارد، برای پروژه‌های کوچک‌تر و ساده‌تر مناسب‌تر است.

 نتیجه‌گیری
آی‌سی LM358D یک انتخاب حرفه‌ای و قابل اعتماد برای مهندسان و طراحان الکترونیک است که به دنبال یک آمپلی‌فایر عملیاتی با عملکرد پایدار، مصرف پایین و انعطاف‌پذیری در طراحی هستند. این آی‌سی با تکیه بر ویژگی‌های فنی قوی و سازگاری با نیازهای متنوع، همچنان یکی از پرکاربردترین قطعات در صنعت الکترونیک باقی مانده است.

 سوالات متداول (FAQ)

1. LM358D در چه محدوده ولتاژی کار می‌کند؟
   این آی‌سی می‌تواند با ولتاژ تغذیه تک از 3 ولت تا 32 ولت یا ولتاژ دوگانه از ±1.5 ولت تا ±16 ولت عمل کند، که آن را برای طیف گسترده‌ای از کاربردها مناسب می‌کند.

2. تفاوت LM358D با LM358 چیست؟
   LM358D نسخه‌ای از LM358 است که در پکیج SOIC-8 (Surface-Mount) عرضه می‌شود، در حالی که LM358 ممکن است در پکیج‌های دیگر مانند DIP-8 نیز موجود باشد. از نظر عملکرد الکتریکی تفاوتی ندارند.

3. آیا LM358D برای کاربردهای فرکانس بالا مناسب است؟
   خیر، با پهنای باند 700 کیلوهرتز و نرخ تغییرات ولتاژ 0.4 ولت بر میکروثانیه، این آی‌سی بیشتر برای کاربردهای فرکانس پایین تا متوسط طراحی شده است. برای فرکانس‌های بالا، باید از آمپلی‌فایرهای تخصصی‌تر استفاده شود.
