ال ای دی LED GREEN/GREEN 0603

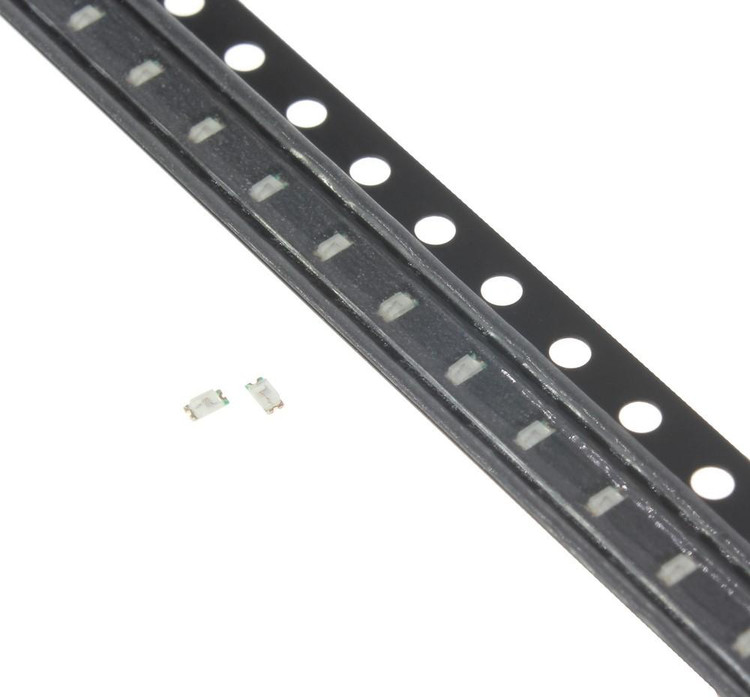

LED 0603 G/G یک دیود نوری سطح‌نصب (SMD) با ابعاد فوق‌العاده کوچک 1.6 میلی‌متر در 0.8 میلی‌متر (استاندارد 0603 در واحد اینچ) است که به طور خاص برای کاربردهای حرفه‌ای و صنعتی طراحی شده است. این محصول به دلیل اندازه جمع‌وجور، مصرف انرژی پایین و عملکرد قابل اعتماد، یکی از گزینه‌های محبوب در طراحی مدارات الکترونیکی مدرن محسوب می‌شود. در ادامه، به بررسی مشخصات فنی، ویژگی‌ها و کاربردهای این LED بر اساس اطلاعات موجود در دیتاشیت‌ها و استانداردهای صنعتی می‌پردازیم.

 مشخصات فنی کلیدی
1. ابعاد و ساختار فیزیکی:
   - اندازه: 1.6 × 0.8 میلی‌متر (0603)
   - ارتفاع: معمولاً بین 0.4 تا 0.65 میلی‌متر (بسته به تولیدکننده)
   - نوع بسته‌بندی: SMD (Surface-Mount Device)، مناسب برای نصب خودکار روی PCB

2. مشخصات نوری:
   - رنگ: سبز/سبز (G/G)، که نشان‌دهنده انتشار نور سبز با طول موج مشخص است.
   - طول موج (Wavelength): معمولاً در محدوده 515 تا 530 نانومتر (بسته به دیتاشیت دقیق، مثلاً برای OSRAM LT Q39E حدود 530 نانومتر ذکر شده است).
   - شدت نور (Luminous Intensity): بسته به مدل، معمولاً بین 50 تا 230 میلی‌کندلا (mcd) در جریان 20 میلی‌آمپر.
   - زاویه دید (Viewing Angle): 100 تا 130 درجه، که توزیع نور یکنواخت را تضمین می‌کند.

3. مشخصات الکتریکی:
   - ولتاژ کاری (Forward Voltage): 2.8 تا 3.4 ولت (معمولاً 3.1 ولت در جریان نامی).
   - جریان نامی (Forward Current): 20 میلی‌آمپر (حداکثر تا 30 میلی‌آمپر در برخی مدل‌ها).
   - توان مصرفی: بسیار پایین، در حد چند میلی‌وات، که آن را برای کاربردهای کم‌مصرف ایده‌آل می‌کند.

4. دمای کاری:
   - محدوده دمای عملیاتی: از -40 درجه سانتی‌گراد تا +85 یا +100 درجه سانتی‌گراد (بسته به سازنده و سری محصول).
   - مقاومت در برابر خوردگی: بهبود یافته برای استفاده در محیط‌های صنعتی.

 ویژگی‌های برجسته
- اندازه فوق‌العاده کوچک: این LED با ابعاد 0603 امکان طراحی مدارات فشرده و با چگالی بالا را فراهم می‌کند، که در محصولاتی مانند گوشی‌های هوشمند، ساعت‌های هوشمند و تجهیزات پزشکی حیاتی است.
- بازده نوری بالا: با توجه به تکنولوژی‌های مدرن مانند InGaN (در برخی مدل‌ها)، این LED نور سبز شفاف و با کیفیتی تولید می‌کند که برای نمایشگرها و نشانگرهای وضعیت مناسب است.
- پایداری و طول عمر: مقاومت در برابر دماهای بالا و شرایط محیطی سخت، این محصول را برای کاربردهای صنعتی و رباتیک ایده‌آل می‌سازد.
- سازگاری با فرآیندهای تولید خودکار: طراحی SMD این LED با خطوط مونتاژ خودکار سازگار است و هزینه تولید را کاهش می‌دهد.
- مصرف انرژی پایین: مناسب برای دستگاه‌های باتری‌محور و سیستم‌های با محدودیت انرژی.

 کاربردها
LED 0603 G/G به دلیل ویژگی‌های منحصربه‌فرد خود در طیف وسیعی از صنایع و محصولات استفاده می‌شود:
- الکترونیک مصرفی: نشانگر وضعیت در دستگاه‌هایی مانند تلفن همراه، تبلت و لپ‌تاپ.
- صنعت خودروسازی: نورپردازی داخلی و نشانگرهای داشبورد.
- تجهیزات صنعتی: رباتیک، اتوماسیون کارخانه و سیستم‌های کنترل دسترسی.
- پزشکی: تجهیزات تشخیصی و دستگاه‌های قابل حمل که نیاز به نور دقیق و کم‌مصرف دارند.
- نورپردازی تزئینی: استفاده در مدل‌سازی و پروژه‌های هنری به دلیل اندازه کوچک و رنگ جذاب.

 مزایا و محدودیت‌ها
- مزایا:
  - اندازه کوچک و انعطاف‌پذیری در طراحی.
  - کارایی بالا و مصرف انرژی پایین.
  - دوام و مقاومت در برابر شرایط محیطی.
- محدودیت‌ها:
  - نیاز به دقت بالا در نصب به دلیل ابعاد کوچک.
  - حساسیت به جریان و ولتاژ اضافی، که نیازمند استفاده از مقاومت محدودکننده جریان است.

 جمع‌بندی
LED 0603 G/G با ترکیب اندازه کوچک، عملکرد نوری عالی و دوام بالا، یک انتخاب حرفه‌ای برای مهندسان و طراحان مدارات الکترونیکی است. این محصول نه تنها نیازهای فنی پروژه‌های پیشرفته را برآورده می‌کند، بلکه با کاهش مصرف انرژی و هزینه‌های تولید، ارزش افزوده قابل توجهی به همراه دارد. برای اطلاعات دقیق‌تر، توصیه می‌شود دیتاشیت خاص تولیدکننده (مانند OSRAM، Kingbright یا Vishay) بررسی شود تا جزئیات مدل مورد نظر تأیید گردد.

 سوالات متداول (FAQ)

1. LED 0603 G/G برای چه نوع پروژه‌هایی مناسب است؟
   این LED به دلیل اندازه کوچک و نور سبز شفاف، برای پروژه‌های الکترونیکی فشرده مانند نشانگرهای وضعیت در دستگاه‌های قابل حمل، نورپردازی مدل‌ها و تجهیزات صنعتی مناسب است.

2. چگونه باید جریان این LED را محدود کنیم؟
   برای جلوگیری از آسیب به LED، باید از یک مقاومت سری استفاده کنید. برای مثال، در ولتاژ 5 ولت و جریان 20 میلی‌آمپر، با فرض ولتاژ کاری 3.1 ولت، مقاومت مورد نیاز حدود 95 اهم (تقریباً 100 اهم استاندارد) خواهد بود.

3. آیا این LED در محیط‌های با دمای بالا قابل استفاده است؟
   بله، بسته به مدل، این LED می‌تواند در دماهای عملیاتی تا +85 یا +100 درجه سانتی‌گراد کار کند، اما باید دیتاشیت خاص محصول را برای تأیید محدوده دقیق بررسی کنید.
