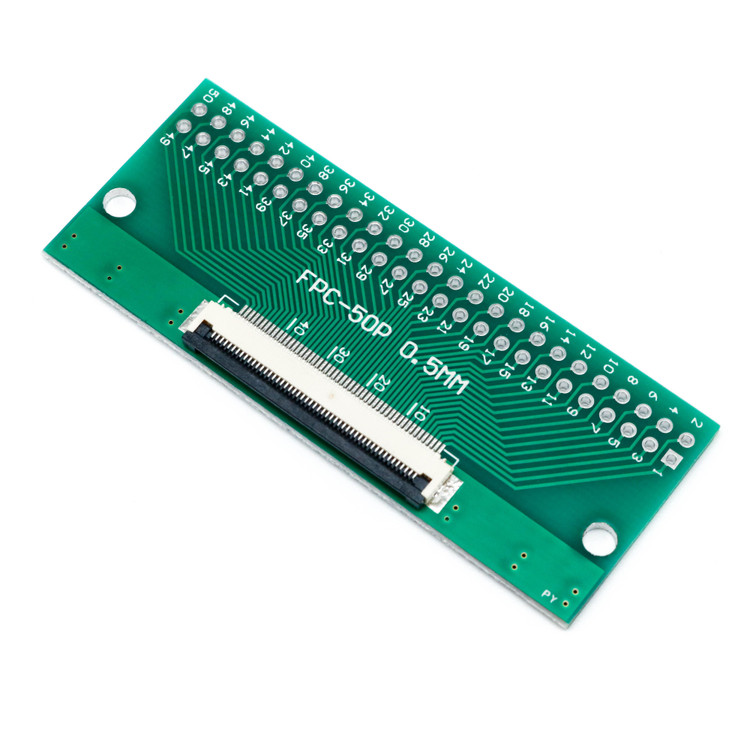

برد آداپتور 50 پین FPC استاندارد 0.5 میلی متری به همراه کانکتور FPC

محصول FPC به DIP 50 پین PCB یک برد تبدیل تخصصی است که برای اتصال کابل‌های فلت انعطاف‌پذیر (Flexible Flat Cable یا FFC/FPC) با کانکتورهای 50 پین به هدرهای استاندارد DIP با گام 2.54 میلی‌متر طراحی شده است. این برد به‌عنوان یک راه‌حل ایده‌آل برای توسعه‌دهندگان، مهندسان و علاقه‌مندان به الکترونیک عمل می‌کند که نیاز به اتصال ماژول‌هایی مانند نمایشگرهای LCD، دوربین‌های دیجیتال یا سایر دستگاه‌های مجهز به FPC دارند، اما نمی‌توانند به‌راحتی آن‌ها را روی بردهای پرفوره یا برِدبوردها نصب کنند. در ادامه، ویژگی‌های فنی، کاربردها و مزایای این محصول را به‌صورت حرفه‌ای بررسی می‌کنیم.

 مشخصات فنی کلیدی
1. تعداد پین‌ها: 50 پین
   این برد از کانکتورهای FPC با 50 پین پشتیبانی می‌کند که برای کاربردهای پیچیده با تعداد اتصالات بالا مناسب است.
2. گام کانکتور FPC: 0.5 میلی‌متر یا 1.0 میلی‌متر
   بسته به مدل خاص، این برد می‌تواند با کابل‌های FPC با گام‌های استاندارد 0.5 میلی‌متر یا 1.0 میلی‌متر سازگار باشد، که انعطاف‌پذیری بالایی را برای استفاده با انواع مختلف کابل‌ها فراهم می‌کند.
3. گام خروجی DIP: 2.54 میلی‌متر (0.1 اینچ)
   خروجی‌های این برد با استاندارد جهانی DIP سازگار است و به‌راحتی روی برِدبوردها یا سوکت‌های استاندارد نصب می‌شود.
4. ابعاد:
   به‌عنوان مثال، برخی مدل‌ها مانند محصول ارائه‌شده توسط uxcell دارای ابعاد 66 × 26 × 3.5 میلی‌متر (طول × عرض × ارتفاع) هستند که طراحی فشرده و کاربردی را تضمین می‌کند.
5. نوع کانکتور:
   کانکتورهای سطحی (Surface-Mount) با مکانیزم قفل کشویی (Slide Lock) برای اتصال ایمن کابل FPC.
6. جهت تماس:
   بسته به مدل، تماس می‌تواند از بالا (Top Contact) یا پایین (Bottom Contact) باشد که باید با نوع کابل FPC سازگار شود.
7. جنس و ساختار:
   برد از مواد PCB با کیفیت بالا ساخته شده است و دارای پدهای مکانیکی و الکتریکی بادوام برای اتصال مطمئن است.

 ویژگی‌های برجسته
- انعطاف‌پذیری در طراحی: این برد قابلیت پشتیبانی از کابل‌های FPC با گام‌های مختلف (0.5mm و 1.0mm) را دارد و در برخی مدل‌ها حتی از گام‌های گسترده‌تر (مانند 0.7mm، 0.9mm، 1.2mm) نیز پشتیبانی می‌کند.
- اتصال پایدار: مکانیزم قفل کشویی کانکتور، کابل را به‌صورت ایمن در جای خود نگه می‌دارد و از قطع شدن تصادفی جلوگیری می‌کند.
- پشتیبانی از توسعه سریع: با تبدیل FPC به DIP، امکان آزمایش سریع ماژول‌ها بدون نیاز به لحیم‌کاری پیچیده فراهم می‌شود.
- کاربرد گسترده: این محصول برای اتصال به دستگاه‌هایی مانند دوربین‌های دیجیتال، نمایشگرهای LCD/TFT، تلویزیون‌ها، لپ‌تاپ‌ها و سایر تجهیزات الکترونیکی مناسب است.

 مزایای استفاده
- سهولت در نمونه‌سازی: این برد به کاربران اجازه می‌دهد تا به‌سرعت ماژول‌های FPC را به پروژه‌های خود متصل کرده و آزمایش کنند، بدون اینکه نیاز به طراحی PCB اختصاصی داشته باشند.
- سازگاری با ابزارهای استاندارد: خروجی 2.54 میلی‌متری آن با برِدبوردها، آردوینو و سایر پلتفرم‌های توسعه سازگار است.
- کاهش هزینه و زمان: به‌جای ساخت یک برد سفارشی، این تبدیل‌کننده آماده یک راه‌حل اقتصادی و سریع ارائه می‌دهد.
- دوام مکانیکی: طراحی پدها و کانکتورها به‌گونه‌ای است که در برابر فشارهای مکانیکی ناشی از نصب و جداسازی کابل مقاومت خوبی دارد.

 کاربردها
این محصول به‌طور خاص برای پروژه‌هایی طراحی شده است که در آن‌ها نیاز به اتصال ماژول‌های FPC به سیستم‌های استاندارد وجود دارد. برخی از کاربردهای رایج عبارتند از:
- نمایشگرها: اتصال نمایشگرهای LCD یا TFT به میکروکنترلرها.
- دوربین‌ها: استفاده در پروژه‌های تصویربرداری با دوربین‌های دیجیتال.
- الکترونیک مصرفی: توسعه و تعمیر لپ‌تاپ‌ها، تلویزیون‌ها و دستگاه‌های مشابه.
- پروتوتایپ‌سازی: ایده‌آل برای آزمایش سریع ایده‌ها در مراحل اولیه طراحی.

 نکات نصب و استفاده
- قبل از نصب، مطمئن شوید که گام کابل FPC (0.5mm یا 1.0mm) با کانکتور برد سازگار است.
- برای اتصال کابل، نوار محافظ سیاه‌رنگ را به‌آرامی بالا بکشید، کابل را وارد کنید و سپس قفل را ببندید.

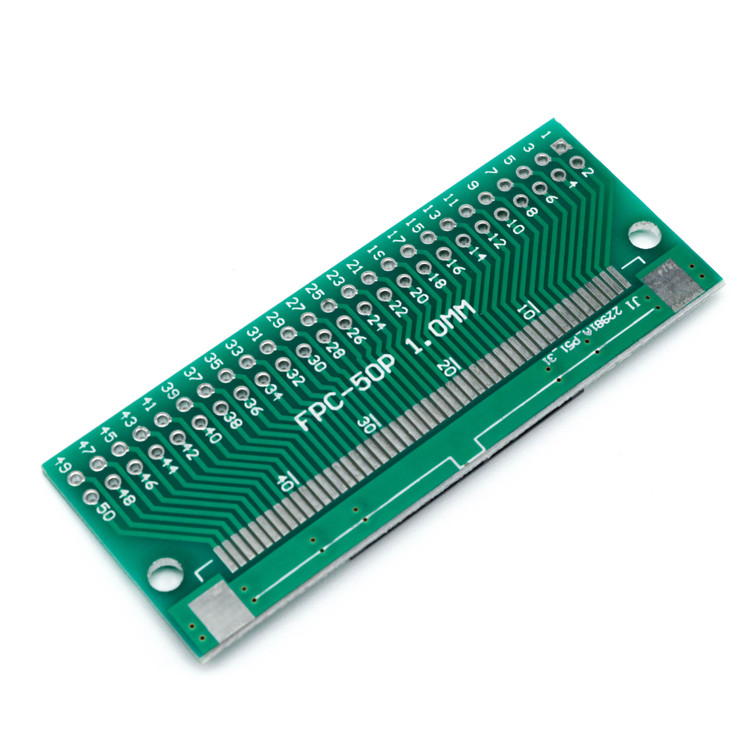

- در مدل‌های دوطرفه (مانند برخی محصولات uxcell)، یک سمت برای گام 0.5 میلی‌متر و سمت دیگر برای 1.0 میلی‌متر است؛ بنابراین، جهت‌گیری صحیح را بررسی کنید.

 جمع‌بندی
برد تبدیل FPC به DIP 50 پین PCB یک ابزار ضروری برای هر مهندس یا توسعه‌دهنده‌ای است که با ماژول‌های FPC کار می‌کند. این محصول با طراحی ساده اما کاربردی، کیفیت ساخت بالا و سازگاری گسترده، راه‌حلی قابل اعتماد برای اتصال کابل‌های فلت به سیستم‌های استاندارد ارائه می‌دهد. چه در حال توسعه یک نمونه اولیه باشید و چه در حال تعمیر یک دستگاه پیچیده، این برد می‌تواند زمان و هزینه‌های شما را به‌طور قابل‌توجهی کاهش دهد.

 سوالات متداول (FAQ)

1. آیا این برد با همه کابل‌های FPC با 50 پین سازگار است؟
   خیر، سازگاری این برد به گام کابل FPC بستگی دارد. اکثر مدل‌ها از گام‌های 0.5 میلی‌متر و 1.0 میلی‌متر پشتیبانی می‌کنند، اما باید دیتاشیت محصول را بررسی کنید تا مطمئن شوید که با گام خاص کابل شما (مانند 0.7mm یا 1.2mm) سازگار است.

2. چگونه می‌توانم کابل FPC را به این برد متصل کنم؟
   ابتدا قفل کشویی کانکتور را باز کنید (معمولاً با بالا کشیدن نوار سیاه‌رنگ)، سپس کابل را به‌صورت صاف و هم‌تراز وارد کنید و در نهایت قفل را ببندید تا اتصال ایمن شود.

3. آیا این برد برای استفاده دائمی مناسب است یا فقط برای پروتوتایپ‌سازی؟
   این برد بیشتر برای پروتوتایپ‌سازی و آزمایش طراحی شده است، اما با نصب صحیح و استفاده از کانکتورهای باکیفیت، می‌تواند در کاربردهای دائمی با فشار مکانیکی کم نیز استفاده شود. برای پروژه‌های صنعتی، توصیه می‌شود از راه‌حل‌های سفارشی‌تر استفاده کنید.
