مقاومت SMD (Surface-Mount Device) با مقدار 1 کیلو اهم (1KΩ) و سایز 1210 یکی از قطعات پرکاربرد در طراحی مدارات الکترونیکی سطحی است که به دلیل ابعاد کوچک، کارایی بالا و سازگاری با فرآیندهای تولید خودکار، در بسیاری از صنایع از جمله خودروسازی، تجهیزات پزشکی، و لوازم الکترونیکی مصرفی مورد استفاده قرار می‌گیرد. در این مقاله، به بررسی مشخصات فنی، کاربردها و ویژگی‌های این محصول بر اساس اطلاعات دیتاشیت‌های استاندارد (مانند سری‌های ERJ14 از Panasonic یا RC1210 از Yageo) می‌پردازیم.

مشخصات فنی مقاومت SMD 1KΩ 1210
1. مقاومت الکتریکی: مقدار نامی این مقاومت 1 کیلو اهم (1000 اهم) است که به صورت دقیق با تلرانس مشخص (معمولاً ±1% یا ±5%) ارائه می‌شود. تلرانس پایین (±1%) برای کاربردهایی که نیاز به دقت بالا دارند، مانند مدارات فیلتر یا حسگرها، ایده‌آل است.
2. ابعاد فیزیکی: سایز 1210 معادل 3.2 میلی‌متر طول و 2.5 میلی‌متر عرض (3225 متریک) است. این ابعاد تعادل مناسبی بین توان تحمل قدرت و فضای اشغالی روی برد فراهم می‌کند.
3. توان نامی (Power Rating): توان این مقاومت معمولاً 0.5 وات (500 میلی‌وات) است که برای یک مقاومت SMD با این سایز، مقدار قابل قبولی محسوب می‌شود. این توان امکان استفاده در مدارات با جریان متوسط را فراهم می‌کند.
4. ولتاژ کاری: ولتاژ نامی این مقاومت معمولاً تا 200 ولت است (بسته به مدل و سازنده)، که آن را برای کاربردهای ولتاژ پایین تا متوسط مناسب می‌سازد.
5. ضریب دمایی (Temperature Coefficient): ضریب دمایی این مقاومت‌ها معمولاً در محدوده ±100ppm/°C یا ±200ppm/°C قرار دارد. این مشخصه نشان‌دهنده پایداری مقاومت در برابر تغییرات دما است و برای محیط‌های با دمای متغیر اهمیت دارد.
6. تکنولوژی ساخت: این مقاومت از نوع Thick Film (فیلم ضخیم) است که با استفاده از لایه‌های سرامیکی و مواد مقاومتی ساخته می‌شود. این روش تولید، هزینه را کاهش داده و قابلیت اطمینان را افزایش می‌دهد.
7. محدوده دمای کاری: معمولاً بین -55°C تا +155°C عمل می‌کند که آن را برای کاربردهای صنعتی و خودروسازی (با استاندارد AEC-Q200 در برخی مدل‌ها) مناسب می‌سازد.

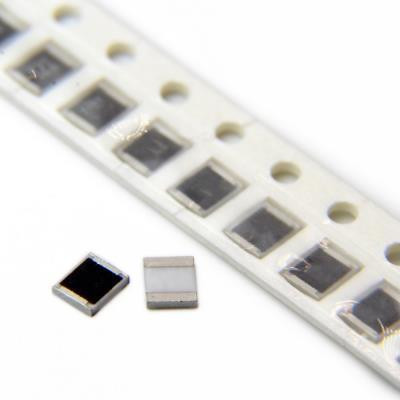

8. پکیجینگ: این مقاومت به صورت رول (Tape and Reel) برای استفاده در دستگاه‌های مونتاژ خودکار عرضه می‌شود.

مزایا و کاربردها
- مزایا:
- ابعاد کوچک و سازگاری با مونتاژ سطحی (SMT).
- توان بالا نسبت به سایزهای کوچکتر (مانند 0805 یا 0603).
- پایداری خوب در برابر تغییرات محیطی.
- قیمت اقتصادی و دسترسی گسترده در بازار.
- کاربردها:
- مدارات تنظیم ولتاژ و جریان در منابع تغذیه.
- فیلترهای سیگنال در تجهیزات صوتی و تصویری.
- سیستم‌های کنترلی خودرو (در مدل‌های AEC-Q200).
- مدارات حسگر و اندازه‌گیری دقیق.

نکات طراحی و استفاده
هنگام استفاده از این مقاومت در طراحی مدار، باید به توان مصرفی و دمای محیط توجه شود. اگر جریان عبوری باعث تولید گرمای بیش از حد شود، ممکن است نیاز به انتخاب سایز بزرگ‌تر (مانند 2512) یا کاهش بار حرارتی باشد. همچنین، در مدارات با نویز بالا، انتخاب مدل‌هایی با تلرانس پایین‌تر توصیه می‌شود.

مقایسه با سایزهای دیگر
در مقایسه با مقاومت‌های 0603 یا 0805، مقاومت 1210 توان بیشتری تحمل می‌کند و برای کاربردهایی که نیاز به دفع حرارت بهتر دارند مناسب‌تر است. با این حال، نسبت به سایز 2512، فضای کمتری اشغال می‌کند و برای طراحی‌های فشرده‌تر ترجیح داده می‌شود.

سوالات متداول (FAQ)
1. تفاوت مقاومت 1KΩ 1210 با مقاومت 1KΩ 0805 چیست؟
مقاومت 1210 ابعاد بزرگ‌تری (3.2x2.5 میلی‌متر) نسبت به 0805 (2x1.25 میلی‌متر) دارد و توان نامی بالاتری (0.5 وات در مقابل 0.125 وات) ارائه می‌دهد. این ویژگی آن را برای کاربردهای با جریان بالاتر مناسب‌تر می‌کند.

2. آیا این مقاومت برای پروژه‌های DIY مناسب است؟
بله، اما به دلیل نیاز به تجهیزات لحیم‌کاری SMD (مانند هویه هوای گرم یا رفلو)، برای پروژه‌های دستی ساده‌تر بهتر است از مقاومت‌های Through-Hole استفاده شود، مگر اینکه تجربه کار با SMD را داشته باشید.

3. چگونه می‌توان کیفیت یک مقاومت 1KΩ 1210 را بررسی کرد؟
با استفاده از مولتی‌متر می‌توانید مقدار مقاومت را اندازه‌گیری کنید تا در محدوده تلرانس مشخص‌شده باشد. همچنین، بررسی دیتاشیت سازنده و اطمینان از خرید از تأمین‌کنندگان معتبر، کیفیت را تضمین می‌کند.

این محتوا با دقت و بر اساس اطلاعات استاندارد دیتاشیت‌ها تهیه شده است و می‌تواند به عنوان مرجعی حرفه‌ای برای مهندسان و علاقه‌مندان به الکترونیک مورد استفاده قرار گیرد.

مقاومت اس ام دی 1کیلواهم 1Kohm smd 1210
