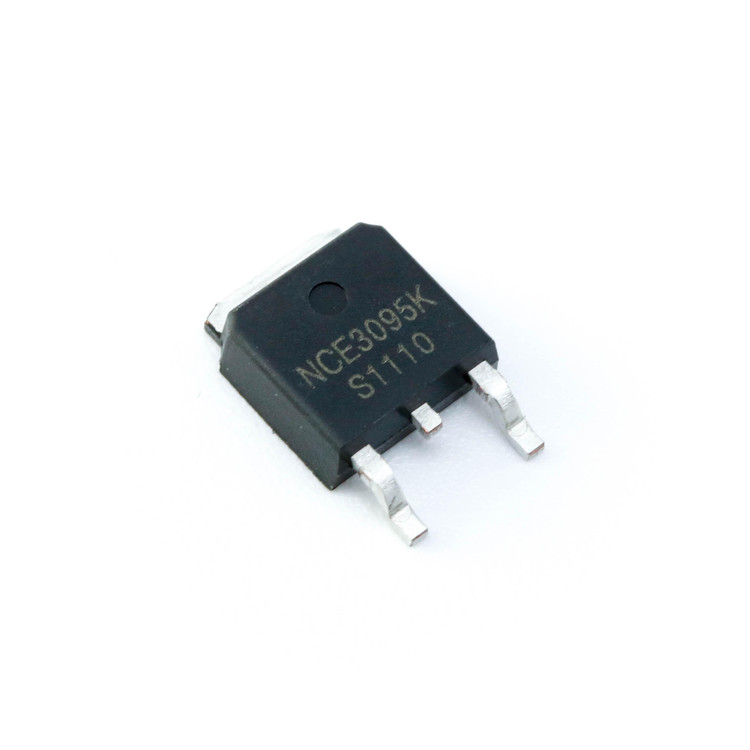

ماسفت NCE3095K

NCE3095K یک ترانزیستور MOSFET از نوع N-Channel Enhancement Mode است که توسط شرکت Wuxi NCE Power Semiconductor Co., Ltd طراحی و تولید شده است. این محصول با بهره‌گیری از فناوری پیشرفته Trench و طراحی بهینه، عملکردی برجسته در کاربردهای مختلف ارائه می‌دهد. در ادامه، به بررسی مشخصات فنی، ویژگی‌ها و کاربردهای این MOSFET می‌پردازیم:

 مشخصات فنی کلیدی
1. ولتاژ درین-سورس (VDS): 30 ولت
   - این مقدار نشان‌دهنده حداکثر ولتاژی است که ترانزیستور می‌تواند بین درین و سورس تحمل کند، که آن را برای کاربردهای ولتاژ پایین تا متوسط مناسب می‌سازد.
2. جریان درین پیوسته (ID): 95 آمپر
   - ظرفیت بالای جریان این MOSFET، آن را برای مدیریت بارهای سنگین در مدارهای قدرت ایده‌آل می‌کند.
3. مقاومت در حالت روشن (RDS(ON)):
   - کمتر از 4.4 میلی‌اهم در VGS = 10 ولت
   - کمتر از 7.5 میلی‌اهم در VGS = 4.5 ولت
   - مقاومت بسیار پایین در حالت روشن، اتلاف توان را به حداقل می‌رساند و بازده انرژی را افزایش می‌دهد.
4. ولتاژ آستانه گیت (VGS(th)): 1.5 ولت (در ID = 250 میکروآمپر)
   - این مقدار نشان‌دهنده ولتاژ مورد نیاز برای شروع هدایت ترانزیستور است که حساسیت مناسبی را برای کنترل فراهم می‌کند.
5. شارژ گیت کل (Qg): 38.4 نانوکولن (در VGS = 10 ولت)
   - شارژ گیت پایین، سرعت سوئیچینگ بالا و مصرف توان کنترلی کمتری را به همراه دارد.
6. ظرفیت خازنی ورودی (Ciss): 1784 پیکوفاراد (در VDS = 15 ولت)
   - این مقدار، رفتار دینامیکی ترانزیستور در فرکانس‌های بالا را نشان می‌دهد.
7. حداکثر توان اتلافی (PD): 95 وات
   - قابلیت دفع حرارت بالا، عملکرد پایدار در شرایط سنگین را تضمین می‌کند.
8. دمای کاری (TJ): از -55 تا +175 درجه سانتی‌گراد
   - دامنه وسیع دمای عملیاتی، این محصول را برای محیط‌های سخت مناسب می‌سازد.
9. پکیج: TO-252-2L
   - پکیج استاندارد و مقاوم که امکان نصب آسان و دفع حرارت مؤثر را فراهم می‌کند.

 ویژگی‌های برجسته
- فناوری Trench پیشرفته: این فناوری با افزایش چگالی سلول‌ها، مقاومت RDS(ON) را به حداقل رسانده و عملکرد حرارتی بهتری ارائه می‌دهد.
- طراحی با شارژ گیت پایین: این ویژگی، سرعت سوئیچینگ را بهبود بخشیده و اتلاف توان در کاربردهای فرکانس بالا را کاهش می‌دهد.
- پایداری در برابر ولتاژ آوالانش: تست 100% UIS (Unclamped Inductive Switching) نشان‌دهنده استحکام بالای این MOSFET در برابر شرایط سخت است.
- دفع حرارت عالی: ساختار پکیج و مقاومت حرارتی پایین (RθJC = 1.5 درجه سانتی‌گراد بر وات) باعث می‌شود که این محصول در دماهای بالا عملکرد قابل اعتمادی داشته باشد.

 کاربردها
NCE3095K به دلیل ویژگی‌های منحصربه‌فرد خود در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:
- سوئیچینگ قدرت: مناسب برای مدارهای تبدیل توان با راندمان بالا.
- مدارهای فرکانس بالا: ایده‌آل برای کاربردهایی که نیاز به سوئیچینگ سریع دارند، مانند اینورترها و مبدل‌ها.
- منابع تغذیه بدون وقفه (UPS): پایداری و ظرفیت بالای جریان، آن را به گزینه‌ای مناسب برای سیستم‌های پشتیبانی قدرت تبدیل کرده است.
- کنترل موتور: در سیستم‌های رانش الکتریکی که نیاز به مدیریت بارهای سنگین دارند.

 مزایا در مقایسه با رقبا
NCE3095K با ترکیب مقاومت پایین، ظرفیت جریان بالا و شارژ گیت کم، در مقایسه با سایر MOSFETهای هم‌رده، تعادل ایده‌آلی بین عملکرد و هزینه ارائه می‌دهد. این محصول به‌ویژه در کاربردهایی که بازده انرژی و مدیریت حرارتی اهمیت دارد، برتری خود را نشان می‌دهد.

 جمع‌بندی
NCE3095K یک MOSFET قدرتمند و کارآمد است که با مشخصات فنی برجسته و طراحی بهینه، نیازهای مهندسان در طراحی مدارهای مدرن را برآورده می‌کند. این ترانزیستور با قابلیت اطمینان بالا و انعطاف‌پذیری در کاربردهای مختلف، انتخابی مناسب برای پروژه‌های صنعتی و تجاری محسوب می‌شود.

 سؤالات متداول (FAQ)

1. NCE3095K در چه نوع پروژه‌هایی بیشترین کارایی را دارد؟
   این MOSFET به دلیل مقاومت پایین و ظرفیت جریان بالا، برای پروژه‌هایی مانند منابع تغذیه سوئیچینگ، اینورترها، و کنترل موتورهای الکتریکی که نیاز به راندمان بالا و سوئیچینگ سریع دارند، بسیار مناسب است.

2. آیا NCE3095K برای کاربردهای فرکانس بالا مناسب است؟
   بله، با توجه به شارژ گیت پایین (38.4 نانوکولن) و زمان خیز سریع (6 نانوثانیه)، این محصول برای مدارهای فرکانس بالا عملکرد عالی ارائه می‌دهد.

3. حداکثر دمایی که NCE3095K می‌تواند تحمل کند چقدر است؟
   این ترانزیستور می‌تواند در دمای حداکثر 175 درجه سانتی‌گراد (دمای جانکشن) به‌صورت پایدار کار کند، که آن را برای شرایط محیطی سخت ایده‌آل می‌سازد.
