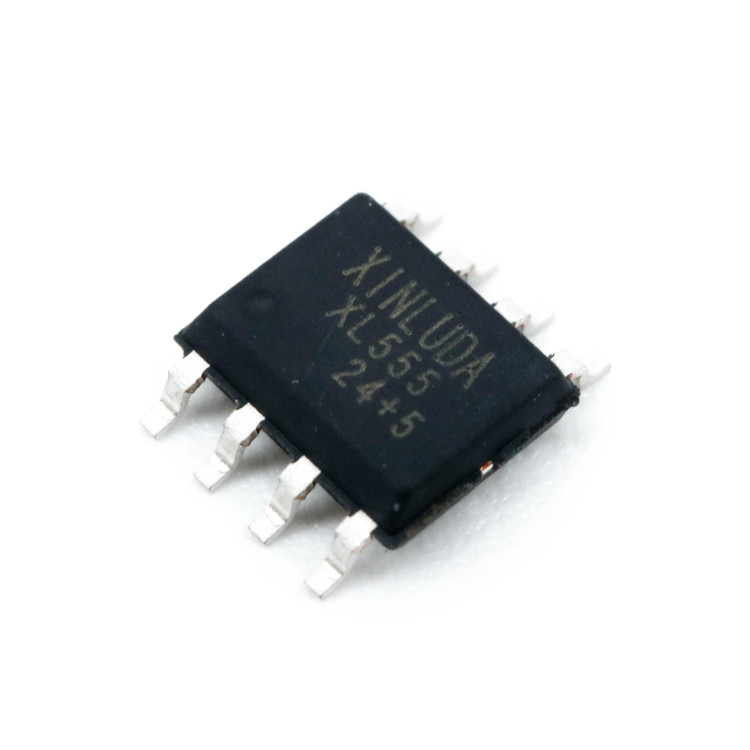

آی‌سی XL555 پکیج SO-8 (SOP-8)

XL555 یک آی‌سی تایمر کم‌مصرف و پیشرفته از شرکت XINLUDA است که به‌عنوان یک جایگزین بهینه برای تایمرهای کلاسیک مانند NE555 طراحی شده است. این محصول با ویژگی‌های فنی برجسته و عملکرد پایدار، در کاربردهای مختلف صنعتی، الکترونیکی و پروژه‌های طراحی مدارات مورد استفاده قرار می‌گیرد. در ادامه، به بررسی مشخصات فنی، قابلیت‌ها و کاربردهای این آی‌سی بر اساس اطلاعات دیتاشیت می‌پردازیم.

 مشخصات فنی کلیدی
1. ولتاژ کاری (Supply Voltage):
   XL555 در محدوده ولتاژ گسترده 2 ولت تا 15 ولت عمل می‌کند. این ویژگی امکان استفاده از آن را در سیستم‌های با ولتاژ پایین (مانند باتری‌ها) و همچنین سیستم‌های صنعتی با ولتاژ بالاتر فراهم می‌کند.

2. مصرف جریان:
   این آی‌سی با جریان کاری بسیار پایین (حدود 250 میکروآمپر در حالت عادی و حداکثر 360 میکروآمپر) طراحی شده است که آن را به گزینه‌ای ایده‌آل برای کاربردهای کم‌مصرف مانند دستگاه‌های قابل حمل تبدیل می‌کند.

3. فرکانس کاری:
   حداکثر فرکانس عملیاتی XL555 برابر با 2.1 مگاهرتز است که نسبت به تایمرهای سنتی مانند NE555 (معمولاً تا 500 کیلوهرتز) عملکرد بهتری در کاربردهای با سرعت بالا ارائه می‌دهد.

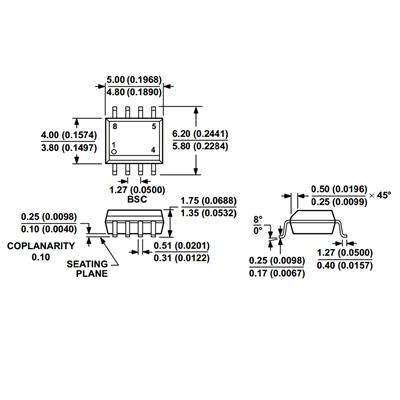

4. بسته‌بندی (Package):
   این محصول در پکیج SOP-8 با ابعاد 4.90 × 3.90 میلی‌متر و ارتفاع 1.65 میلی‌متر عرضه می‌شود. این بسته‌بندی کوچک و استاندارد، نصب روی بردهای مدارچاپی (PCB) را آسان‌تر می‌کند.

5. دمای کاری:
   محدوده دمای عملیاتی از -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد، امکان استفاده از XL555 را در شرایط محیطی متنوع، از جمله کاربردهای صنعتی و فضای باز، فراهم می‌سازد.

6. تعداد پین‌ها:
   این آی‌سی دارای 8 پین است که سازگاری بالایی با طراحی‌های مبتنی بر تایمرهای 555 استاندارد دارد.

 ویژگی‌های برجسته
- مصرف انرژی پایین:
  در مقایسه با تایمرهای مشابه، XL555 با مصرف انرژی بهینه‌تر، طول عمر باتری را در دستگاه‌های قابل حمل افزایش می‌دهد.
- پایداری بالا:
  طراحی این آی‌سی به‌گونه‌ای است که نوسانات فرکانس و زمان‌بندی را به حداقل می‌رساند و دقت بالایی در تولید پالس‌ها فراهم می‌کند.
- انعطاف‌پذیری در طراحی:
  XL555 می‌تواند در دو حالت آستابل (Astable) برای تولید نوسانات مداوم و مونواستابل (Monostable) برای تولید پالس‌های تکی عمل کند.
- سازگاری با قطعات خارجی:
  این آی‌سی با استفاده از مقاومت‌ها و خازن‌های خارجی، امکان تنظیم دقیق زمان‌بندی و فرکانس را به طراحان ارائه می‌دهد.

 کاربردها
XL555 به دلیل ویژگی‌های منحصربه‌فرد خود در حوزه‌های مختلفی کاربرد دارد:
- الکترونیک مصرفی: تولید پالس برای کنترل LEDها، زنگ‌ها و تایمرهای ساده.
- اتوماسیون صنعتی: استفاده در سیستم‌های کنترل زمان‌بندی و سوئیچینگ.
- پروژه‌های آموزشی: به‌عنوان یک جزء مقرون‌به‌صرفه و قابل اعتماد در آزمایش‌های الکترونیکی.
- دستگاه‌های پزشکی قابل حمل: به دلیل مصرف پایین، در ابزارهایی مانند پالس‌اکسیمترها قابل استفاده است.

 مقایسه با NE555
در مقایسه با آی‌سی معروف NE555، محصول XL555 از نظر مصرف انرژی و فرکانس کاری برتری دارد. NE555 معمولاً جریانی در حدود 3 تا 6 میلی‌آمپر مصرف می‌کند، در حالی که XL555 این مقدار را به کمتر از یک میلی‌آمپر کاهش داده است. همچنین، فرکانس بالاتر XL555 (2.1 مگاهرتز در مقابل 500 کیلوهرتز) آن را برای کاربردهای مدرن‌تر مناسب‌تر می‌کند.

 نکات طراحی
- برای استفاده در حالت آستابل، از فرمول زیر برای محاسبه فرکانس استفاده می‌شود:
  \( f = \frac{1.44}{(R1 + 2R2) \cdot C} \)
  که در آن \( R1 \) و \( R2 \) مقاومت‌ها و \( C \) خازن خارجی است.
- در حالت مونواستابل، مدت‌زمان پالس با فرمول زیر تعیین می‌شود:
  \( t = 1.1 \cdot R \cdot C \)
- برای پایداری بیشتر، توصیه می‌شود از خازن بای‌پس (Bypass Capacitor) در نزدیکی پین تغذیه استفاده شود.

 نتیجه‌گیری
XL555 یک تایمر کم‌مصرف، پایدار و انعطاف‌پذیر است که با ارائه عملکردی بهتر نسبت به نمونه‌های قدیمی‌تر، جایگاه ویژه‌ای در طراحی مدارات الکترونیکی مدرن پیدا کرده است. این محصول با بسته‌بندی کوچک، محدوده ولتاژ گسترده و فرکانس بالا، انتخابی ایده‌آل برای مهندسان و طراحانی است که به دنبال بهینه‌سازی مصرف انرژی و دقت در پروژه‌های خود هستند.

 سوالات متداول (FAQ)

1. تفاوت اصلی XL555 با NE555 چیست؟
   XL555 نسبت به NE555 مصرف انرژی کمتری (250 میکروآمپر در مقابل چند میلی‌آمپر) و فرکانس کاری بالاتری (2.1 مگاهرتز در مقابل 500 کیلوهرتز) دارد که آن را برای کاربردهای کم‌مصرف و با سرعت بالا مناسب‌تر می‌کند.

2. آیا XL555 در پروژه‌های با ولتاژ پایین قابل استفاده است؟
   بله، این آی‌سی با ولتاژ کاری 2 تا 15 ولت طراحی شده و به‌خوبی در سیستم‌های مبتنی بر باتری یا ولتاژ پایین عمل می‌کند.

3. چگونه می‌توان فرکانس خروجی XL555 را تنظیم کرد؟
   فرکانس خروجی با استفاده از مقاومت‌ها و خازن خارجی متصل به پین‌های مربوطه تنظیم می‌شود. فرمول استاندارد \( f = \frac{1.44}{(R1 + 2R2) \cdot C} \) برای محاسبه فرکانس در حالت آستابل استفاده می‌شود.
