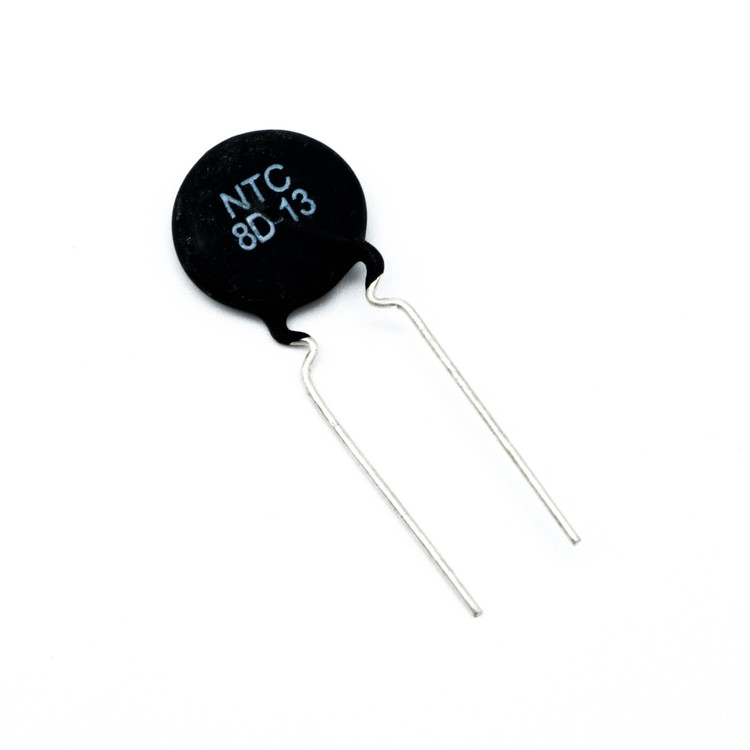

ترمیستور NTC 8D13

NTC 8D-13 یک ترمیستور از نوع Negative Temperature Coefficient (NTC) است که توسط شرکت‌های معتبر مانند EXSENSE، RUILON و Shanghai Leiditech تولید می‌شود. این قطعه به طور خاص برای کاربردهای حفاظت از مدارها در برابر جریان هجومی (Inrush Current) طراحی شده و به دلیل عملکرد قوی، قابلیت اطمینان بالا و پاسخ سریع، در صنایع مختلف الکترونیکی مورد استفاده قرار می‌گیرد. در ادامه، به بررسی دقیق مشخصات فنی، ویژگی‌ها و کاربردهای این محصول بر اساس اطلاعات دیتاشیت می‌پردازیم.

 مشخصات فنی کلیدی
1. مقاومت در دمای 25 درجه سانتی‌گراد (R25):
   - مقدار نامی: 8 اهم (Ω)
   - این مقدار نشان‌دهنده مقاومت اولیه ترمیستور در شرایط استاندارد است که با افزایش دما کاهش می‌یابد.

2. حداکثر جریان پایدار (Max Steady State Current):
   - 4 آمپر (A)
   - این مشخصه بیانگر توانایی NTC 8D-13 در تحمل جریان مداوم بدون آسیب به ساختار داخلی است.

3. قطر دیسک (Disk Diameter):
   - 13 میلی‌متر (mm)
   - اندازه قطر نشان‌دهنده ظرفیت حرارتی و توان بالای این ترمیستور برای مدیریت جریان‌های بالا است.

4. فاصله پایه‌ها (Pitch):
   - 7.5 میلی‌متر
   - طراحی شده برای نصب آسان در بردهای مدار چاپی (PCB) با استاندارد پلاگین.

5. محدوده دمای کاری:
   - از -55 درجه سانتی‌گراد تا +200 درجه سانتی‌گراد
   - این بازه وسیع، استفاده از NTC 8D-13 را در شرایط محیطی متنوع ممکن می‌سازد.

6. ثابت مواد (B Value):
   - مقدار بالای ثابت B (معمولاً در محدوده 2800 تا 3500 کلوین بسته به سازنده) که نشان‌دهنده حساسیت بالای ترمیستور به تغییرات دما و کاهش سریع مقاومت است.

7. حداکثر توان نامی:
   - بسته به دیتاشیت، این ترمیستور توانایی تحمل توان بالایی را دارد که آن را برای کاربردهای سنگین مناسب می‌کند.

 ویژگی‌های برجسته
- حفاظت قوی در برابر جریان هجومی: NTC 8D-13 با قرار گرفتن در مسیر سری منبع تغذیه، جریان هجومی لحظه‌ای را که در زمان روشن شدن دستگاه‌های الکتریکی ایجاد می‌شود، به طور مؤثری سرکوب می‌کند.
- پاسخ سریع: این ترمیستور به تغییرات ناگهانی جریان با سرعت بالا واکنش نشان می‌دهد و از آسیب به سایر قطعات جلوگیری می‌کند.
- مقاومت باقیمانده کم: پس از عبور جریان اولیه، مقاومت ترمیستور به مقدار ناچیز کاهش می‌یابد و تأثیر آن بر عملکرد عادی مدار به حداقل می‌رسد.
- قابلیت اطمینان بالا: طراحی یکپارچه و مواد با کیفیت، عمر طولانی و عملکرد پایدار را تضمین می‌کند.
- اندازه جمع‌وجور و توان بالا: با وجود ابعاد نسبتاً کوچک (13 میلی‌متر قطر)، این ترمیستور توانایی مدیریت جریان و توان قابل‌توجهی را داراست.

 کاربردها
NTC 8D-13 به طور گسترده در تجهیزات الکترونیکی که نیاز به حفاظت در برابر جریان هجومی دارند، استفاده می‌شود. برخی از کاربردهای اصلی آن عبارتند از:
- منابع تغذیه سوئیچینگ (Switching Power Supplies): برای کاهش استرس الکتریکی در لحظه روشن شدن.
- لامپ‌های کم‌مصرف و بالاست‌های الکترونیکی: حفاظت از فیلامان و افزایش طول عمر.
- گرم‌کننده‌های الکتریکی: مدیریت جریان اولیه و بهبود ایمنی.
- منابع تغذیه بدون وقفه (UPS): تضمین عملکرد پایدار در شرایط متغیر.
- دستگاه‌های روشنایی مانند لامپ‌های رشته‌ای: کاهش شوک الکتریکی در زمان روشن شدن.

 نحوه عملکرد
ترمیستور NTC 8D-13 در حالت سرد (دمای محیط) دارای مقاومت بالایی (8 اهم) است. در لحظه روشن شدن دستگاه، این مقاومت بالا جریان هجومی را محدود می‌کند. با عبور جریان و گرم شدن ترمیستور، مقاومت آن به طور چشمگیری کاهش می‌یابد و به مدار اجازه می‌دهد در حالت عادی با حداقل افت ولتاژ کار کند. این ویژگی، NTC 8D-13 را به ابزاری کارآمد و اقتصادی برای حفاظت از تجهیزات تبدیل کرده است.

 مزایا و معایب
- مزایا:
  - هزینه کم در مقایسه با راه‌حل‌های پیچیده‌تر حفاظت از جریان.
  - نصب آسان و سازگاری با طراحی‌های مختلف.
  - عملکرد بدون نیاز به قطعات مکمل پیچیده.
- معایب:
  - در کاربردهایی با جریان مداوم بسیار بالا ممکن است نیاز به خنک‌کننده اضافی داشته باشد.
  - وابستگی عملکرد به دمای محیط که باید در طراحی مدنظر قرار گیرد.

 نتیجه‌گیری
NTC 8D-13 یک ترمیستور قدرتمند و قابل اعتماد است که با مشخصات فنی برجسته و طراحی بهینه، راه‌حلی ایده‌آل برای حفاظت از مدارها در برابر جریان‌های هجومی ارائه می‌دهد. این محصول با ترکیبی از توان بالا، پاسخ سریع و انعطاف‌پذیری در کاربرد، انتخابی حرفه‌ای برای مهندسان و طراحان سیستم‌های الکترونیکی محسوب می‌شود.

 سوالات متداول (FAQ)

1. NTC 8D-13 در چه نوع پروژه‌هایی بیشترین کاربرد را دارد؟
   این ترمیستور بیشتر در منابع تغذیه سوئیچینگ، سیستم‌های روشنایی، و دستگاه‌هایی که در لحظه روشن شدن جریان هجومی بالایی دارند، استفاده می‌شود. به دلیل مقاومت 8 اهم و جریان پایدار 4 آمپر، برای پروژه‌های متوسط تا سنگین مناسب است.

2. آیا NTC 8D-13 نیاز به خنک‌کننده اضافی دارد؟
   در شرایط عادی و با جریان پایدار تا 4 آمپر، نیازی به خنک‌کننده نیست. اما در کاربردهایی با جریان مداوم بالاتر از حد نامی یا دمای محیط بسیار بالا، استفاده از تهویه مناسب توصیه می‌شود.

3. تفاوت NTC 8D-13 با مدل‌های مشابه مانند 5D-13 چیست؟
   اصلی‌ترین تفاوت در مقدار مقاومت نامی است؛ NTC 8D-13 دارای 8 اهم مقاومت است، در حالی که 5D-13 دارای 5 اهم است. این تفاوت در انتخاب مدل بر اساس میزان جریان هجومی مورد نیاز برای سرکوب تأثیر می‌گذارد.
