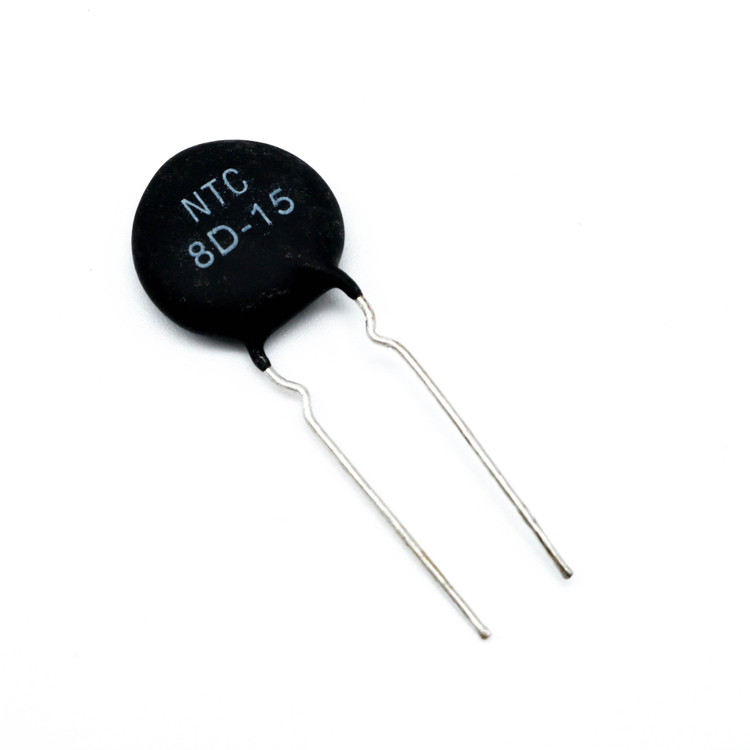

ترمیستور NTC 8D15

NTC 8D-15 یک ترمیستور از نوع Negative Temperature Coefficient (NTC) است که به طور خاص برای کاربردهای سرکوب جریان هجومی (Inrush Current Suppression) در مدارات قدرت طراحی شده است. این محصول جزو سری PT (Power Type) ترمیستورهای NTC محسوب می‌شود که با اتصال سری به مدار منبع تغذیه، از افزایش ناگهانی جریان در لحظه روشن شدن دستگاه‌های الکترونیکی جلوگیری می‌کند. در ادامه، به بررسی دقیق مشخصات فنی، عملکرد و کاربردهای این قطعه پرداخته خواهد شد.

 مشخصات فنی کلیدی
1. مقاومت در دمای 25 درجه سانتی‌گراد (R25):
   - مقاومت نامی این ترمیستور در دمای استاندارد 25 درجه سانتی‌گراد معمولاً 8 اهم است (بر اساس نام‌گذاری "8D"). این مقدار نشان‌دهنده مقاومت اولیه در حالت بدون توان (Zero-Power Resistance) است.

2. حداکثر جریان حالت پایدار (Imax):
   - این ترمیستور قادر است جریانی تا حدود 2 آمپر (بسته به دیتاشیت دقیق تولیدکننده) را در دمای 25 درجه سانتی‌گراد تحمل کند. این مشخصه برای اطمینان از عملکرد ایمن در شرایط عملیاتی مداوم بسیار حیاتی است.

3. قطر دیسک (D):
   - عدد "15" در نام‌گذاری NTC 8D-15 به قطر دیسک 15 میلی‌متری آن اشاره دارد. این اندازه نشان‌دهنده ظرفیت بالای توان و استحکام فیزیکی قطعه است.

4. ضریب اتلاف حرارتی (Dissipation Coefficient - δ):
   - این پارامتر که معمولاً در محدوده 10 تا 20 میلی‌وات بر درجه سانتی‌گراد قرار دارد، نشان‌دهنده توانایی ترمیستور در دفع حرارت ناشی از جریان عبوری است. مقدار دقیق آن به شرایط محیطی و طراحی بستگی دارد.

5. ثابت زمانی حرارتی (Thermal Time Constant):
   - ثابت زمانی حرارتی این قطعه معمولاً در محدوده 30 تا 60 ثانیه قرار دارد که نشان‌دهنده سرعت پاسخگویی ترمیستور به تغییرات دما است.

6. محدوده دمای کاری:
   - NTC 8D-15 می‌تواند در بازه دمایی -55 تا +200 درجه سانتی‌گراد عمل کند، که آن را برای استفاده در محیط‌های سخت و صنعتی مناسب می‌سازد.

 عملکرد و مکانیزم
ترمیستور NTC 8D-15 با بهره‌گیری از خاصیت کاهش مقاومت با افزایش دما عمل می‌کند. در لحظه روشن شدن مدار، زمانی که جریان هجومی (Inrush Current) به دلیل شارژ خازن‌ها یا راه‌اندازی بارهای سنگین ایجاد می‌شود، مقاومت اولیه 8 اهمی این قطعه جریان را محدود می‌کند. با عبور جریان و گرم شدن ترمیستور، مقاومت آن به طور چشمگیری کاهش می‌یابد (به دلیل ضریب دمایی منفی)، که این امر اجازه می‌دهد جریان کاری عادی بدون افت توان قابل توجه ادامه یابد. این ویژگی، مصرف انرژی را بهینه کرده و از آسیب به سایر اجزای مدار جلوگیری می‌کند.

 ویژگی‌های برجسته
- قدرت بالا و توانایی سرکوب جریان هجومی: مناسب برای حفاظت از تجهیزات حساس الکترونیکی.
- پاسخ سریع: زمان واکنش کوتاه در برابر تغییرات جریان و دما.
- دوام و پایداری: طراحی شده برای کار در شرایط سخت با عمر طولانی.
- اندازه جمع‌وجور: با وجود توان بالا، ابعاد آن (15 میلی‌متر قطر) برای نصب در مدارات مختلف مناسب است.

 کاربردها
NTC 8D-15 به طور گسترده در موارد زیر استفاده می‌شود:
- منابع تغذیه سوئیچینگ (Switching Power Supplies): برای محدود کردن جریان هجومی در لحظه روشن شدن.
- لامپ‌های الکترونیکی و بالاست‌ها: حفاظت از فیلامان و اجزای حساس.
- موتورها و هیترها: کنترل جریان راه‌اندازی و افزایش طول عمر تجهیزات.
- UPS و تجهیزات صرفه‌جویی انرژی: بهبود کارایی و ایمنی سیستم.

 مزایا و محدودیت‌ها
- مزایا: نصب آسان، هزینه اقتصادی، کارایی بالا در سرکوب جریان هجومی.
- محدودیت‌ها: در کاربردهایی با جریان مداوم بسیار بالا، ممکن است نیاز به خنک‌سازی اضافی یا انتخاب مدل با Imax بالاتر باشد.

 نتیجه‌گیری
NTC 8D-15 یک راه‌حل حرفه‌ای، قابل اعتماد و کارآمد برای مدیریت جریان هجومی در مدارات قدرت است. با ترکیب ویژگی‌های فنی برجسته و طراحی بهینه، این ترمیستور انتخابی ایده‌آل برای مهندسان و طراحان سیستم‌های الکترونیکی محسوب می‌شود که به دنبال حفاظت از تجهیزات و افزایش پایداری عملکرد هستند.

 سوالات متداول (FAQ)

1. NTC 8D-15 چگونه جریان هجومی را سرکوب می‌کند؟
   - این ترمیستور با داشتن مقاومت اولیه 8 اهم در لحظه روشن شدن مدار، جریان را محدود می‌کند. با گرم شدن ناشی از عبور جریان، مقاومت آن کاهش یافته و اجازه می‌دهد جریان عادی بدون اختلال ادامه یابد.

2. آیا NTC 8D-15 برای همه منابع تغذیه مناسب است؟
   - این ترمیستور برای منابعی با جریان هجومی متوسط و حداکثر جریان پایدار حدود 2 آمپر ایده‌آل است. برای کاربردهای با جریان بالاتر، باید مدل‌های دیگر با Imax بیشتر بررسی شوند.

3. دمای کاری NTC 8D-15 تا چه حد است و آیا نیاز به خنک‌کننده دارد؟
   - محدوده دمایی آن از -55 تا +200 درجه سانتی‌گراد است. در شرایط عادی نیازی به خنک‌کننده نیست، اما در جریان‌های بالا یا محیط‌های گرم، تهویه مناسب توصیه می‌شود.
