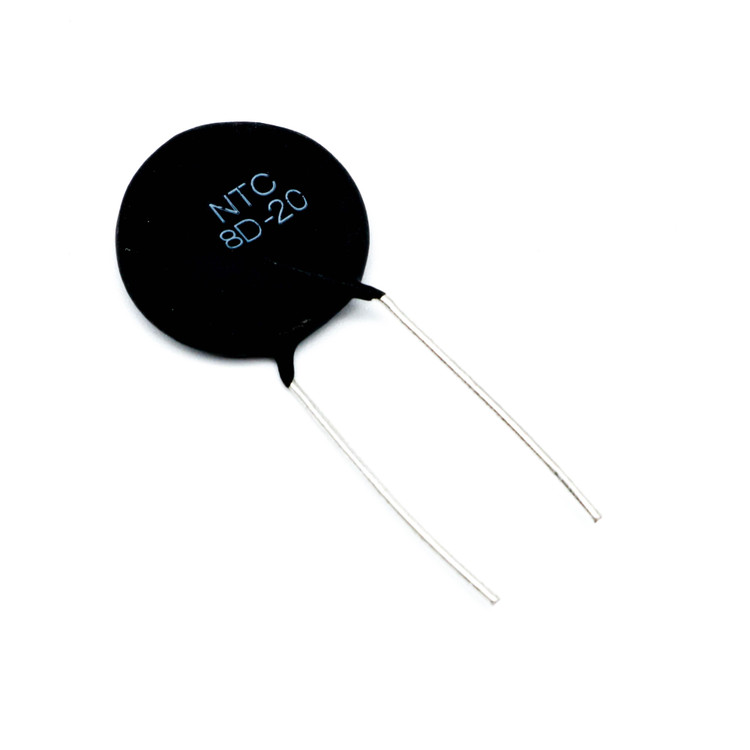

ترمیستور NTC 8D-20 یکی از محصولات برجسته در دسته ترمیستورهای نوع قدرت (Power Type NTC Thermistor) است که توسط شرکت‌هایی مانند EXSENSE طراحی و تولید شده است. این قطعه الکترونیکی به‌طور خاص برای کاربردهایی طراحی شده که نیاز به مدیریت جریان هجومی (Inrush Current) و حفاظت از تجهیزات الکترونیکی در برابر آسیب‌های ناشی از نوسانات جریان دارند. در ادامه به بررسی ویژگی‌ها، مشخصات فنی و کاربردهای این محصول بر اساس دیتاشیت آن می‌پردازیم.

مشخصات فنی کلیدی
1. مقاومت در دمای 25 درجه سانتی‌گراد (R25):
ترمیستور NTC 8D-20 دارای مقاومت نامی 8 اهم در دمای استاندارد 25 درجه سانتی‌گراد است. این مقدار نشان‌دهنده توانایی آن در محدود کردن جریان اولیه در لحظه روشن شدن مدار است.

2. حداکثر جریان پایدار (Max. Steady State Current):
این ترمیستور قادر به تحمل جریان پایدار تا 6 آمپر است که آن را برای کاربردهای با توان متوسط تا بالا مناسب می‌سازد.

3. قطر بدنه (Max. Diameter):
با قطر 20 میلی‌متر (D20)، این قطعه در دسته ترمیستورهای با اندازه متوسط قرار می‌گیرد که تعادل خوبی بین ابعاد فیزیکی و عملکرد ارائه می‌دهد.

4. محدوده دمای کاری:
NTC 8D-20 می‌تواند در بازه دمایی گسترده‌ای از -55 تا +200 درجه سانتی‌گراد عمل کند. این ویژگی آن را برای استفاده در شرایط محیطی سخت ایده‌آل می‌کند.

5. ثابت مواد (B Value):
این ترمیستور از ثابت مواد بالایی برخوردار است که به معنای حساسیت بیشتر به تغییرات دما و مقاومت باقی‌مانده کم (Small Remain Resistance) پس از عبور جریان است.

ویژگی‌های عملکردی
- حفاظت قوی در برابر جریان هجومی:
NTC 8D-20 به‌صورت سری در مدار منبع تغذیه قرار می‌گیرد تا جریان هجومی را در لحظه روشن شدن دستگاه سرکوب کند. این ویژگی از آسیب به اجزای حساس مانند خازن‌ها و سایر قطعات جلوگیری می‌کند.

- پاسخ سریع:
این ترمیستور به‌سرعت به تغییرات جریان واکنش نشان می‌دهد و پس از عبور جریان اولیه، مقاومت آن به‌طور قابل‌توجهی کاهش می‌یابد تا تأثیر حداقلی بر جریان کاری عادی داشته باشد.

- قابلیت اطمینان بالا:
با طراحی یکپارچه و مقاومت در برابر تنش‌های حرارتی و مکانیکی، این قطعه از طول عمر و پایداری بالایی برخوردار است.

- کارایی انرژی:
پس از سرکوب جریان هجومی، مصرف توان این ترمیستور به حداقل می‌رسد، که آن را به گزینه‌ای کارآمد برای سیستم‌های مدرن تبدیل می‌کند.

کاربردها
ترمیستور NTC 8D-20 به دلیل ویژگی‌های برجسته‌اش در بسیاری از تجهیزات الکترونیکی مورد استفاده قرار می‌گیرد، از جمله:
- منابع تغذیه سوئیچینگ (Switching Power Supplies): برای محدود کردن جریان ورودی و افزایش طول عمر دستگاه.
- UPS (منابع تغذیه بدون وقفه): حفاظت از مدارها در برابر نوسانات.
- گرم‌کن‌های الکتریکی (Electric Heaters): مدیریت جریان در لحظه روشن شدن.
- لامپ‌های کم‌مصرف و بالاست‌های الکترونیکی: حفاظت از فیلامان و افزایش پایداری.
- موتورها و رگولاتورهای ولتاژ: کنترل جریان و جلوگیری از آسیب‌های حرارتی.

مزایای رقابتی
- اندازه مناسب: قطر 20 میلی‌متری آن امکان نصب آسان در طراحی‌های مختلف را فراهم می‌کند.
- انعطاف‌پذیری حرارتی: عملکرد در دماهای بالا و پایین، آن را برای صنایع مختلف از جمله خودروسازی و الکترونیک صنعتی مناسب می‌سازد.
- هزینه-اثربخشی: با توجه به کارایی و طول عمر، این ترمیستور یک راه‌حل اقتصادی برای مدیریت جریان است.

نحوه عملکرد در مدار
هنگامی که یک دستگاه روشن می‌شود، جریان هجومی می‌تواند چندین برابر جریان عادی باشد. NTC 8D-20 با قرار گرفتن در مسیر ورودی، این جریان را محدود می‌کند. پس از چند میلی‌ثانیه، با گرم شدن ترمیستور، مقاومت آن کاهش یافته و اجازه می‌دهد جریان عادی بدون افت قابل‌توجه به کار خود ادامه دهد. این مکانیزم ساده اما مؤثر، آن را به ابزاری ضروری در طراحی مدارهای مدرن تبدیل کرده است.

---

سوالات متداول (FAQ)

1. ترمیستور NTC 8D-20 در چه نوع پروژه‌هایی بیشترین کاربرد را دارد؟
این ترمیستور به‌طور خاص برای پروژه‌هایی که نیاز به مدیریت جریان هجومی دارند، مانند منابع تغذیه سوئیچینگ، سیستم‌های UPS، و تجهیزات گرمایشی الکتریکی، مناسب است. همچنین در لامپ‌های کم‌مصرف و بالاست‌های الکترونیکی برای حفاظت از فیلامان استفاده می‌شود.

2. آیا NTC 8D-20 برای استفاده در محیط‌های با دمای بالا مناسب است؟
بله، این ترمیستور با محدوده دمایی -55 تا +200 درجه سانتی‌گراد طراحی شده و می‌تواند در شرایط محیطی سخت، از جمله کاربردهای صنعتی و خودرویی، به‌خوبی عمل کند.

3. چگونه می‌توان مطمئن شد که NTC 8D-20 به‌درستی در مدار عمل می‌کند؟
برای اطمینان از عملکرد صحیح، باید آن را به‌صورت سری با منبع تغذیه نصب کنید و جریان کاری مدار را با حداکثر جریان پایدار ترمیستور (6 آمپر) مقایسه کنید. همچنین، بررسی دمای محیط و انتخاب ترمیستور با مقاومت مناسب (8 اهم در اینجا) ضروری است.

---

جمع‌بندی:
ترمیستور NTC 8D-20 با ترکیبی از عملکرد قوی، قابلیت اطمینان بالا و انعطاف‌پذیری در کاربرد، گزینه‌ای ایده‌آل برای مهندسان و طراحان مدار است که به دنبال راه‌حلی کارآمد برای مدیریت جریان هجومی و حفاظت از تجهیزات هستند. مشخصات فنی آن، این قطعه را به یکی از بهترین انتخاب‌ها در رده ترمیستورهای قدرت تبدیل کرده است.
