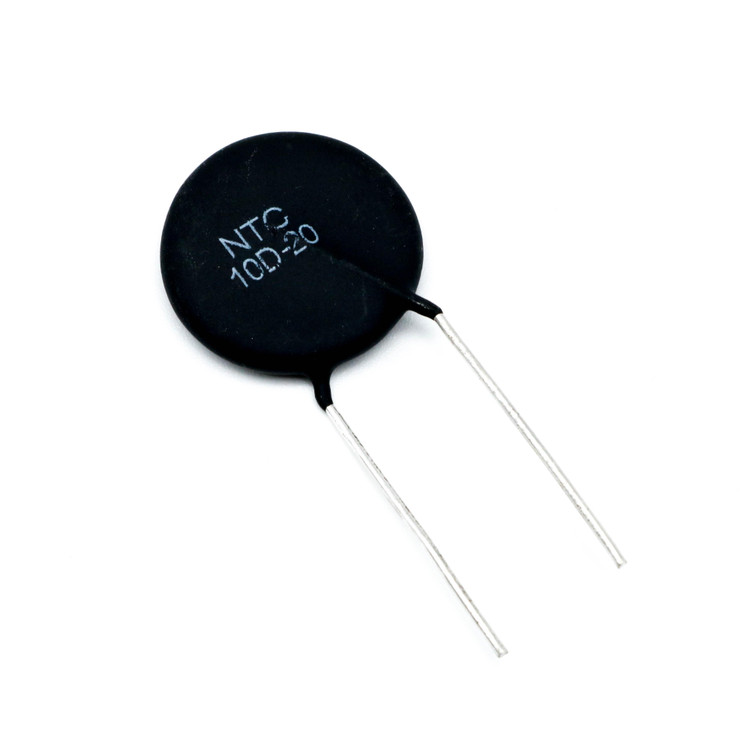

ترمیستور NTC 10D20

ترمیستور NTC 10D20 یک ترمیستور از نوع ضریب دمایی منفی (Negative Temperature Coefficient) است که به‌طور خاص برای کاربردهایی طراحی شده که نیاز به سرکوب جریان هجومی (Inrush Current Suppression) و حفاظت از مدارهای الکترونیکی دارند. این قطعه با مقاومت نامی 10 اهم در دمای 25 درجه سانتی‌گراد و قطر دیسک 20 میلی‌متر، یکی از اعضای سری PT (Power Type) ترمیستورهاست که توسط شرکت‌هایی مانند EXSENSE و دیگر تولیدکنندگان معتبر عرضه می‌شود. در ادامه به بررسی مشخصات فنی، کاربردها و مزایای این ترمیستور به‌صورت حرفه‌ای و دقیق می‌پردازیم.

 مشخصات فنی کلیدی
1. مقاومت نامی (R25): 10 اهم در دمای 25 درجه سانتی‌گراد با تلورانس معمولاً ±1% (بسته به سازنده ممکن است متفاوت باشد).
2. حداکثر جریان پایدار (Imax): تا 6 آمپر، که نشان‌دهنده توانایی تحمل جریان مداوم بدون آسیب به ساختار ترمیستور است.
3. قطر دیسک: 20 میلی‌متر، که ظرفیت بالای جذب انرژی و توان حرارتی را فراهم می‌کند.
4. ضریب مواد (B Value): مقدار بالای ثابت مواد (معمولاً بین 2800 تا 3500 کلوین)، که نشان‌دهنده حساسیت بالای ترمیستور به تغییرات دما و کاهش سریع مقاومت پس از سرکوب جریان هجومی است.
5. محدوده دمای کاری: از -55 درجه سانتی‌گراد تا +200 درجه سانتی‌گراد، که آن را برای استفاده در شرایط محیطی متنوع مناسب می‌سازد.
6. ضریب اتلاف حرارتی (Dissipation Coefficient): معمولاً در حدود 20-25 میلی‌وات بر درجه سانتی‌گراد، که نشان‌دهنده توانایی دفع حرارت تولیدشده است.
7. زمان پاسخ حرارتی (Thermal Time Constant): سریع، معمولاً کمتر از 60 ثانیه در شرایط استاندارد، که به واکنش سریع در برابر تغییرات دما کمک می‌کند.

 عملکرد
ترمیستور NTC 10D20 به‌صورت سری در مدار منبع تغذیه قرار می‌گیرد تا از جریان هجومی لحظه‌ای که در زمان روشن شدن دستگاه‌های الکترونیکی ایجاد می‌شود، جلوگیری کند. در لحظه روشن شدن، مقاومت اولیه 10 اهم جریان را محدود می‌کند و از آسیب به قطعات حساس مانند خازن‌ها، رله‌ها و یکسوسازها محافظت می‌کند. پس از عبور جریان مداوم، ترمیستور به دلیل افزایش دما (ناشی از اثر ژول) مقاومت خود را به‌طور قابل‌توجهی کاهش می‌دهد (به کمتر از 1 اهم)، که این امر مصرف توان را به حداقل رسانده و عملکرد عادی مدار را تضمین می‌کند.

 مزایا
- قدرت بالا در سرکوب جریان هجومی: با توانایی تحمل جریان‌های لحظه‌ای بالا، این ترمیستور برای حفاظت از تجهیزات گران‌قیمت ایده‌آل است.
- پاسخ سریع: واکنش سریع به جریان هجومی، از استرس حرارتی و الکتریکی در مدار جلوگیری می‌کند.
- مقاومت باقی‌مانده پایین: پس از گرم شدن، مقاومت کاهش‌یافته آن تأثیر ناچیزی بر عملکرد عادی مدار دارد.
- قابلیت اطمینان بالا: طراحی یکپارچه و مواد باکیفیت، طول عمر و پایداری طولانی‌مدت را تضمین می‌کند.
- محدوده کاری گسترده: مناسب برای کاربردهای صنعتی و خانگی در شرایط دمایی متنوع.

 کاربردها
ترمیستور NTC 10D20 به دلیل ویژگی‌های برجسته‌اش در صنایع مختلف به کار می‌رود:
- منابع تغذیه سوئیچینگ (SMPS): محدود کردن جریان هجومی در زمان راه‌اندازی.
- موتورهای الکتریکی: حفاظت از مدارهای کنترلی در برابر شوک الکتریکی.
- لامپ‌های فلورسنت و بالاست‌های الکترونیکی: مدیریت جریان اولیه برای افزایش طول عمر لامپ.
- تجهیزات صوتی و تصویری: حفاظت از آمپلی‌فایرها و سیستم‌های حساس.
- لوازم خانگی: مانند یخچال‌ها، کولرها و دستگاه‌های تهویه که نیاز به پایداری الکتریکی دارند.

 ساختار و طراحی
این ترمیستور از مواد سرامیکی اکسید فلزی ساخته شده که با فرآیند سینترینگ (Sintering) به شکل دیسک فشرده درآمده و با روکش رزینی یا فلزی عرضه می‌شود. دو پایه شعاعی (Radial Leads) امکان نصب آسان از طریق سوراخ (Through-Hole) را فراهم می‌کند. طراحی 20 میلی‌متری آن ظرفیت حرارتی و توان بالاتری نسبت به مدل‌های کوچک‌تر (مانند 5D یا 9D) ارائه می‌دهد.

 مقایسه با سایر ترمیستورها
در مقایسه با ترمیستورهای مشابه مانند NTC 5D-20 (5 اهم) یا NTC 10D-15 (کوچک‌تر)، مدل 10D20 تعادل بهتری بین مقاومت اولیه، ظرفیت جریان و اندازه فیزیکی ارائه می‌دهد. این ویژگی آن را برای کاربردهایی که نیاز به جریان متوسط و توان بالا دارند، مناسب‌تر می‌کند.

 نتیجه‌گیری
ترمیستور NTC 10D20 یک راه‌حل کارآمد، قابل اعتماد و مقرون‌به‌صرفه برای مدیریت جریان هجومی و حفاظت از مدارهای الکترونیکی است. با ویژگی‌های فنی برجسته و انعطاف‌پذیری در کاربرد، این قطعه نقش مهمی در افزایش ایمنی و طول عمر تجهیزات ایفا می‌کند. اگر به دنبال یک ترمیستور قدرتمند برای پروژه‌های صنعتی یا خانگی هستید، NTC 10D20 گزینه‌ای حرفه‌ای و قابل اعتماد است.

 سوالات متداول (FAQ)
1. ترمیستور NTC 10D20 چه تفاوتی با مدل‌های دیگر مانند 10D-15 دارد؟
   تفاوت اصلی در اندازه دیسک (20 میلی‌متر در مقابل 15 میلی‌متر) و ظرفیت توان است. مدل 10D20 به دلیل اندازه بزرگ‌تر، جریان و توان بیشتری را تحمل می‌کند و برای کاربردهای سنگین‌تر مناسب است.

2. آیا می‌توان از NTC 10D20 برای اندازه‌گیری دما استفاده کرد؟
   خیر، این ترمیستور به‌طور خاص برای سرکوب جریان هجومی طراحی شده است، نه اندازه‌گیری دما. برای سنجش دما، ترمیستورهای NTC با حساسیت بالاتر (مانند 10K) مناسب‌ترند.

3. حداکثر ولتاژ قابل تحمل این ترمیستور چقدر است؟
   حداکثر ولتاژ به طراحی مدار و جریان عبوری بستگی دارد، اما به‌طور کلی برای ولتاژهای استاندارد خانگی (220 ولت AC) یا صنعتی مناسب است، مشروط بر اینکه جریان از 6 آمپر تجاوز نکند.
