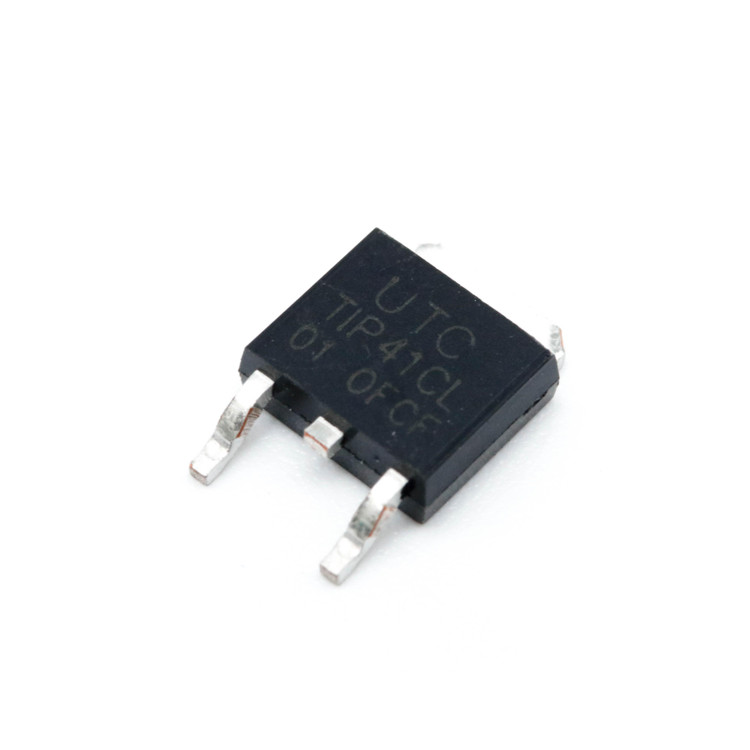

ترانزیستور TIP41CL پکیج TO-252

ترانزیستور TIP41CL یک ترانزیستور قدرت NPN از نوع سیلیکونی اپیتاکسیال است که به دلیل عملکرد بالا، دوام و انعطاف‌پذیری در کاربردهای مختلف، به یکی از اجزای کلیدی در پروژه‌های الکترونیکی تبدیل شده است. این ترانزیستور، که در بسته‌بندی TO-220 عرضه می‌شود، برای استفاده در مدارهای تقویت‌کننده صوتی، سوئیچینگ قدرت و برنامه‌های خطی طراحی شده است. در ادامه، به بررسی دقیق مشخصات، ویژگی‌ها و کاربردهای این ترانزیستور می‌پردازیم تا شما را با این قطعه‌ی کاربردی و قدرتمند آشنا کنیم.

مشخصات فنی ترانزیستور TIP41CL

ترانزیستور TIP41CL به دلیل مشخصات فنی برجسته‌ای که دارد، در بسیاری از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد. در زیر، مهم‌ترین مشخصات این ترانزیستور آورده شده است:

• نوع ترانزیستور: NPN (BJT)

• حداکثر جریان کلکتور (IC): 6 آمپر (پیوسته)، 10 آمپر (پیک)

• حداکثر ولتاژ کلکتور-امیتر (VCE): 100 ولت

• حداکثر ولتاژ کلکتور-بیس (VCB): 100 ولت

• حداکثر ولتاژ امیتر-بیس (VEB): 5 ولت

• حداکثر توان اتلافی (PD): 65 وات

• بهره جریان DC (hFE): 15 تا 75

• فرکانس انتقال (fT): حداقل 3 مگاهرتز

• دمای کاری و ذخیره‌سازی: -65 تا +150 درجه سانتی‌گراد

• بسته‌بندی: TO-220، مناسب برای نصب با هیت‌سینک جهت مدیریت حرارتی

این مشخصات نشان‌دهنده توانایی TIP41CL در مدیریت جریان‌ها و ولتاژهای بالا در کاربردهای قدرت متوسط است. این ترانزیستور به دلیل بهره جریان مناسب و فرکانس انتقال قابل قبول، برای کاربردهای تقویت و سوئیچینگ سریع ایده‌آل است.

ویژگی‌های برجسته ترانزیستور TIP41CL

ترانزیستور TIP41CL با ویژگی‌های منحصربه‌فرد خود، در پروژه‌های الکترونیکی حرفه‌ای جایگاه ویژه‌ای دارد:

1. انعطاف‌پذیری در کاربردها: این ترانزیستور برای استفاده در مدارهای تقویت‌کننده صوتی، سوئیچینگ قدرت و مدیریت بارهای بالا طراحی شده است.

2. دوام حرارتی بالا: با توانایی کار در دماهای -65 تا +150 درجه سانتی‌گراد و امکان استفاده از هیت‌سینک، این ترانزیستور برای محیط‌های با دمای بالا مناسب است.

3. بهره جریان خطی: بهره جریان (hFE) بهبودیافته این ترانزیستور، عملکرد پایداری را در کاربردهای خطی تضمین می‌کند.

4. بسته‌بندی مقاوم: بسته‌بندی TO-220 امکان نصب آسان و مدیریت حرارتی کارآمد را فراهم می‌کند.

5. سازگاری با ترانزیستور مکمل: TIP41CL به عنوان ترانزیستور NPN با TIP42CL (نوع PNP) مکمل است، که این ویژگی برای طراحی مدارهای متقارن بسیار کاربردی است.

کاربردهای ترانزیستور TIP41CL

ترانزیستور TIP41CL به دلیل ویژگی‌های چندمنظوره‌اش در صنایع و پروژه‌های مختلفcomplementary PNP transistor, TIP42CL, for symmetrical circuit designs.

سوالات متداول (FAQ)

1. ترانزیستور TIP41CL برای چه نوع کاربردهایی مناسب است؟

ترانزیستور TIP41CL برای کاربردهای متنوعی مانند تقویت‌کننده‌های صوتی، مدارهای سوئیچینگ قدرت، کنترل موتور DC، درایور LEDهای پرقدرت و سوئیچینگ رله مناسب است. این ترانزیستور به دلیل توانایی مدیریت جریان و ولتاژ بالا، در پروژه‌های الکترونیکی با توان متوسط بسیار کارآمد است.

2. چگونه می‌توان از طول عمر ترانزیستور TIP41CL در مدار اطمینان حاصل کرد؟

برای اطمینان از عملکرد طولانی‌مدت TIP41CL، باید جریان کلکتور را زیر 6 آمپر و ولتاژ را زیر 100 ولت نگه داشت. همچنین، استفاده از هیت‌سینک برای مدیریت حرارت و رعایت دمای کاری بین -65 تا +150 درجه سانتی‌گراد ضروری است. طراحی دقیق مدار و استفاده از تکنیک‌های بایاس مناسب نیز به پایداری عملکرد کمک می‌کند.

3. تفاوت TIP41CL با سایر مدل‌های سری TIP41 چیست؟

سری TIP41 شامل مدل‌های TIP41، TIP41A، TIP41B و TIP41CL است که تفاوت اصلی آن‌ها در حداکثر ولتاژ کلکتور-امیتر و کلکتور-بیس است. TIP41CL با ولتاژ 100 ولت (در مقایسه با 40، 60 یا 80 ولت در مدل‌های دیگر) برای کاربردهای با ولتاژ بالاتر مناسب‌تر است، اما مشخصات دیگر مانند جریان و توان اتلافی مشابه است.

چرا TIP41CL را انتخاب کنیم؟

ترانزیستور TIP41CL به دلیل ترکیب بی‌نظیر از عملکرد بالا، دوام و قیمت مناسب، گزینه‌ای ایده‌آل برای مهندسان و طراحان مدارهای الکترونیکی است. این ترانزیستور با توانایی مدیریت توان 65 وات و جریان 6 آمپر، برای پروژه‌هایی که نیاز به تقویت سیگنال یا سوئیچینگ دقیق دارند، بسیار مناسب است. همچنین، سازگاری با ترانزیستور مکمل TIP42CL امکان طراحی مدارهای پیشرفته‌تر را فراهم می‌کند.

خرید ترانزیستور TIP41CL

برای تهیه ترانزیستور TIP41CL با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با تضمین اصالت کالا ارائه می‌دهد و گزینه‌ای مطمئن برای تأمین نیازهای پروژه‌های شماست.
