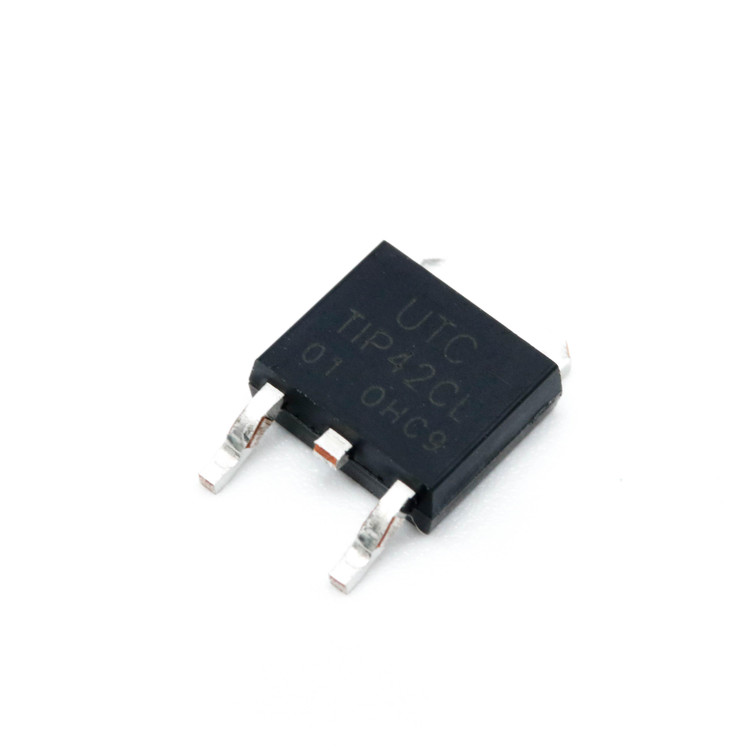

ترانزیستور TIP42CL

ترانزیستور TIP42CL یک ترانزیستور قدرت از نوع PNP است که توسط شرکت‌های مختلف تولید می‌شود و به دلیل عملکرد قابل اعتماد و ویژگی‌های فنی برجسته، در کاربردهای متنوع صنعتی و الکترونیکی مورد استفاده قرار می‌گیرد. این ترانزیستور در پکیج TO. 220 عرضه می‌شود که به دلیل طراحی مناسب، امکان دفع حرارت مؤثر و نصب آسان را فراهم می‌کند. TIP42CL به طور خاص برای کاربردهای خطی با توان متوسط و سوئیچینگ طراحی شده و به عنوان مکمل ترانزیستور NPN مدل TIP41CL عمل می‌کند. در ادامه، به بررسی دقیق مشخصات فنی، ویژگی‌ها و کاربردهای این ترانزیستور می‌پردازیم.

 مشخصات فنی کلیدی (بر اساس دیتاشیت)
.  نوع ترانزیستور: PNP (سیلیکونی اپیتاکسیال پلانار)
.  ولتاژ کلکتور. بیس (VCBO): حداکثر . 100 ولت
.  ولتاژ کلکتور. امیتر (VCEO): حداکثر . 100 ولت
.  ولتاژ امیتر. بیس (VEBO): حداکثر . 5 ولت
.  جریان کلکتور (IC): حداکثر . 6 آمپر (پیوسته) و . 10 آمپر (پالسی)
.  جریان بیس (IB): حداکثر . 2 آمپر
.  اتلاف توان کلکتور (Pc): 65 وات (با هیت‌سینک مناسب)
.  فرکانس انتقال (ft): 3 مگاهرتز
.  بهره جریان (hFE): حداقل 20 و حداکثر 75 (در شرایط خاص تست)
.  دمای کاری (Tj): حداکثر 150 درجه سانتی‌گراد

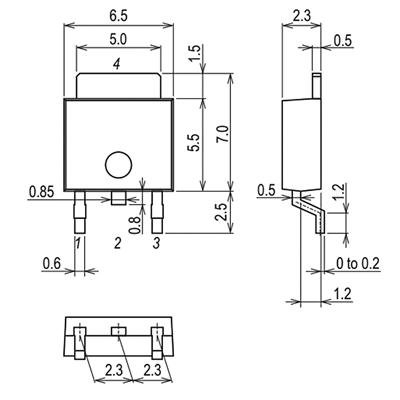

.  پکیج: TO. 220 (پلاستیکی با سه پایه: بیس، کلکتور، امیتر)

این مشخصات نشان‌دهنده توانایی TIP42CL در تحمل ولتاژ و جریان بالا است که آن را برای کاربردهای سنگین مناسب می‌سازد. همچنین، فرکانس انتقال 3 مگاهرتز نشان می‌دهد که این ترانزیستور در مدارهای با سرعت متوسط عملکرد مطلوبی دارد.

 ویژگی‌های برجسته
1. طراحی مکمل PNP. NPN: TIP42CL به همراه TIP41CL یک جفت مکمل تشکیل می‌دهد که در طراحی مدارهای تقویت‌کننده صوتی و سوئیچینگ متقارن بسیار کاربردی است.
2. بهره جریان خطی (hFE): این ترانزیستور با بهره جریان گروه‌بندی‌شده و بهبودیافته، عملکرد پایداری در تقویت سیگنال ارائه می‌دهد.
3. مقاومت حرارتی بالا: با حداکثر دمای کاری 150 درجه سانتی‌گراد و اتلاف توان 65 وات، این ترانزیستور در شرایط سخت نیز قابل اعتماد است (به شرط استفاده از هیت‌سینک مناسب).
4. انعطاف‌پذیری در کاربردها: از تقویت‌کننده‌های صوتی گرفته تا مدارهای سوئیچینگ قدرت، TIP42CL گزینه‌ای همه‌کاره محسوب می‌شود.
5. سازگاری با استاندارد RoHS: این ترانزیستور با رعایت استانداردهای زیست‌محیطی تولید می‌شود و فاقد مواد مضر است.

 کاربردها
.  تقویت‌کننده‌های صوتی: به دلیل توان بالا و بهره جریان مناسب، TIP42CL در مراحل خروجی آمپلی‌فایرهای صوتی با کیفیت استفاده می‌شود.
.  منابع تغذیه سوئیچینگ: توانایی تحمل جریان و ولتاژ بالا، آن را برای رگولاتورهای خطی و سوئیچینگ ایده‌آل می‌کند.
.  مدارهای کنترل موتور: در کاربردهای صنعتی، این ترانزیستور برای کنترل بارهای متوسط تا سنگین استفاده می‌شود.
.  پروژه‌های عمومی الکترونیکی: از جمله درایورهای LED، رله‌ها و سایر سیستم‌های سوئیچینگ.

 نکات طراحی و استفاده
برای بهره‌برداری بهینه از TIP42CL، رعایت چند نکته ضروری است:
.  هیت‌سینک: با توجه به اتلاف توان 65 وات، استفاده از هیت‌سینک مناسب برای جلوگیری از افزایش دما توصیه می‌شود.
.  محدودیت‌ها: جریان و ولتاژ عملیاتی باید 20 درصد کمتر از حداکثر مقادیر اعلام‌شده در دیتاشیت باشد تا طول عمر ترانزیستور تضمین شود.
.  مقاومت بیس: انتخاب مقاومت بیس مناسب برای کنترل جریان ورودی و جلوگیری از آسیب به ترانزیستور حیاتی است.

 تفاوت با سایر مدل‌های سری TIP42
سری TIP42 شامل مدل‌هایی مانند TIP42، TIP42A، TIP42B و TIP42C است که تفاوت اصلی آن‌ها در ولتاژ کلکتور. امیتر (VCEO) و کلکتور. بیس (VCBO) است. TIP42CL به عنوان یک نسخه خاص (احتمالاً سفارشی یا تولیدشده توسط سازنده‌ای خاص) معمولاً با TIP42C هم‌رده است و ولتاژ . 100 ولت را پشتیبانی می‌کند، که بالاترین مقدار در این سری است. این ویژگی آن را برای کاربردهای با ولتاژ بالاتر نسبت به TIP42 (. 40 ولت) یا TIP42A (. 60 ولت) مناسب‌تر می‌کند.

 نتیجه‌گیری
ترانزیستور TIP42CL یک انتخاب حرفه‌ای و قدرتمند برای مهندسان و طراحان الکترونیک است که به دنبال ترکیبی از عملکرد بالا، پایداری حرارتی و انعطاف‌پذیری در کاربردهای مختلف هستند. این ترانزیستور با ویژگی‌های فنی برجسته و طراحی مکمل، نه تنها نیازهای پروژه‌های صنعتی را برآورده می‌کند، بلکه در پروژه‌های DIY و آموزشی نیز جایگاه ویژه‌ای دارد.

 سوالات متداول (FAQ)

1. ترانزیستور TIP42CL برای چه نوع پروژه‌هایی مناسب است؟
   این ترانزیستور برای پروژه‌هایی که نیاز به تقویت سیگنال صوتی، سوئیچینگ قدرت یا کنترل بارهای متوسط تا سنگین دارند، مانند آمپلی‌فایرهای صوتی، منابع تغذیه و درایورهای موتور، مناسب است.

2. آیا TIP42CL نیاز به هیت‌سینک دارد؟
   بله، با توجه به اتلاف توان 65 وات و دمای کاری بالا، استفاده از هیت‌سینک در کاربردهای با جریان یا ولتاژ بالا ضروری است تا از آسیب حرارتی جلوگیری شود.

3. تفاوت TIP42CL با TIP41CL چیست؟
   TIP42CL یک ترانزیستور PNP است، در حالی که TIP41CL نوع NPN مکمل آن است. این دو با هم در مدارهای متقارن و مکمل استفاده می‌شوند و مشخصات مشابهی از نظر ولتاژ و جریان دارند، اما قطبیت آن‌ها متفاوت است.
